网络拓扑实战
前面已经介绍了家庭 AIO 网络拓扑设计，本节开始 ESXi 网络配置实战教程。
网段规划回顾¶
| 网段名称 | IP范围 | 用途 |
|---|---|---|
| 家庭终端网段 | 192.168.8.0/24 | 生产环境虚拟机 |
| 实验室网段 | 10.10.10.0/24 | 开发测试环境 |
| 预留网段 | 10.10.1.0/24 | 扩展预留 |
| ESXi 管理网段 | 192.168.188.0/24 | 基础设施管理 |
登入 ESXi 管理后台¶
按照 ESXi 基础设置 中通过 Web 浏览器进入 ESXi 管理后台，进入后台后导航到【网络】-【虚拟交换机页面】。
配置网段¶
按照网络规划，我们需配置好：家庭终端网段、实验室网段、预留网段三个网段，我们分别添加这几个网段。

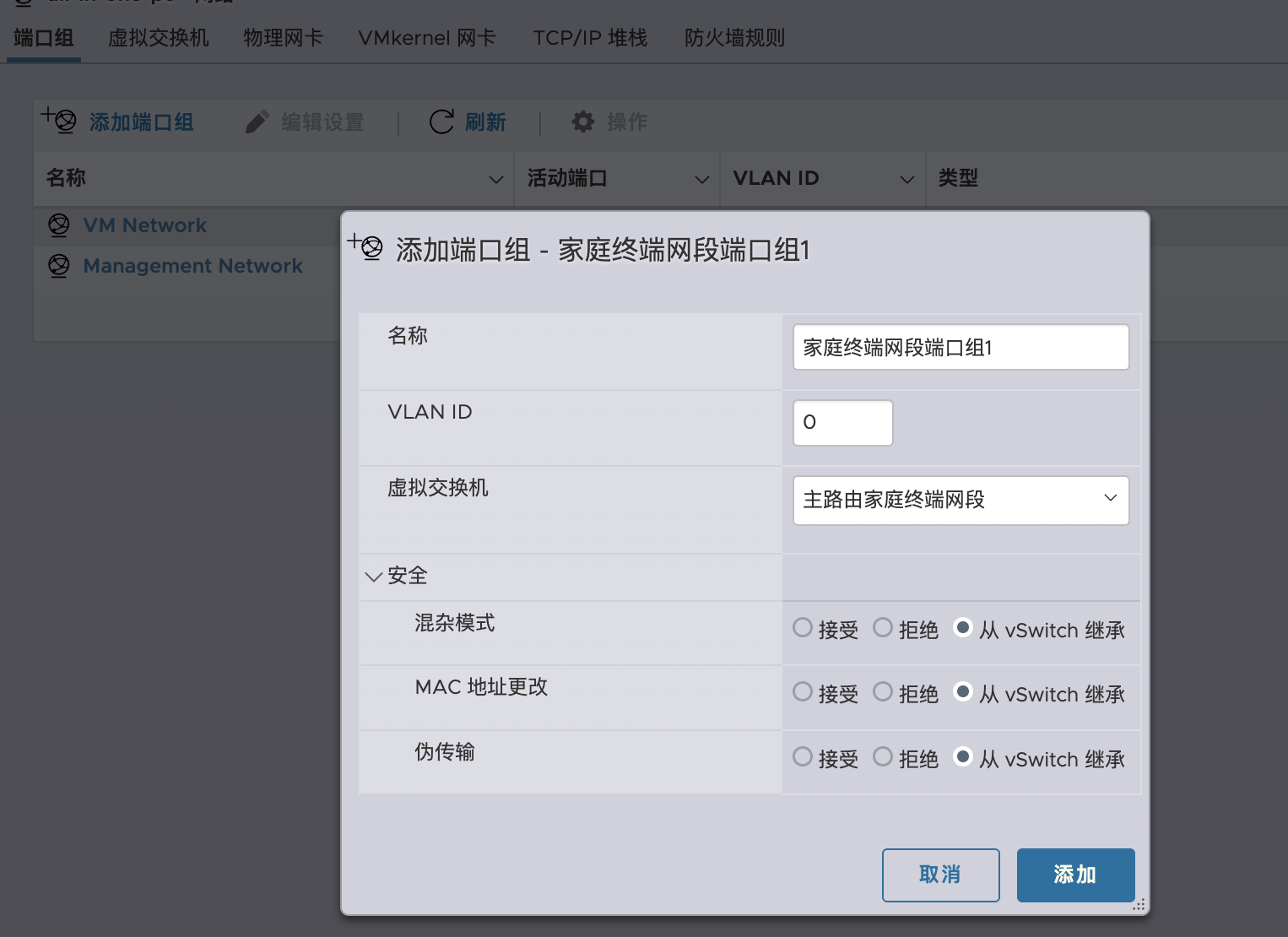

家庭终端网段¶
因为是直通网卡，所以不需要 ESXi 中的上行链路，请将上行链路关闭掉。

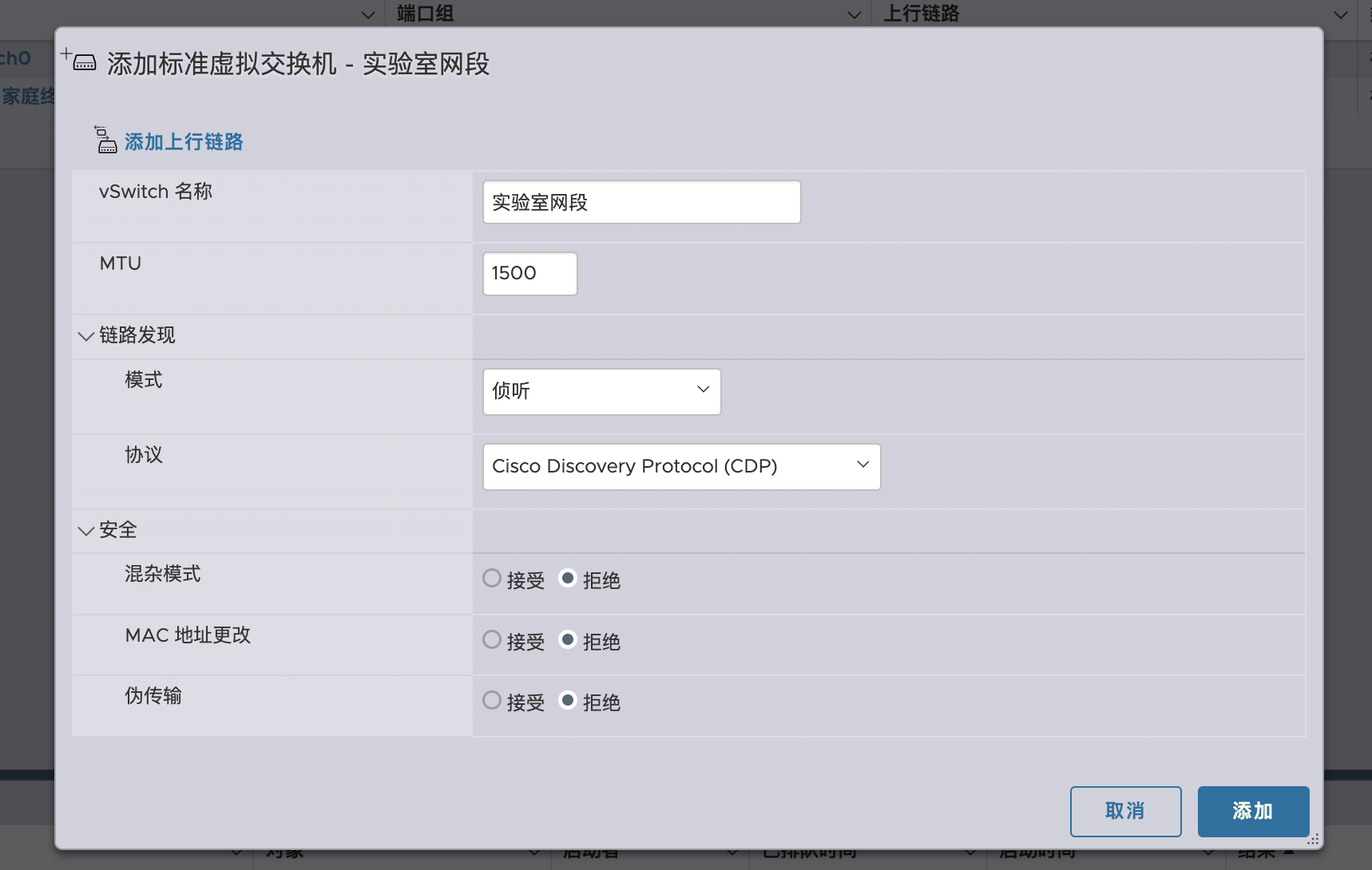

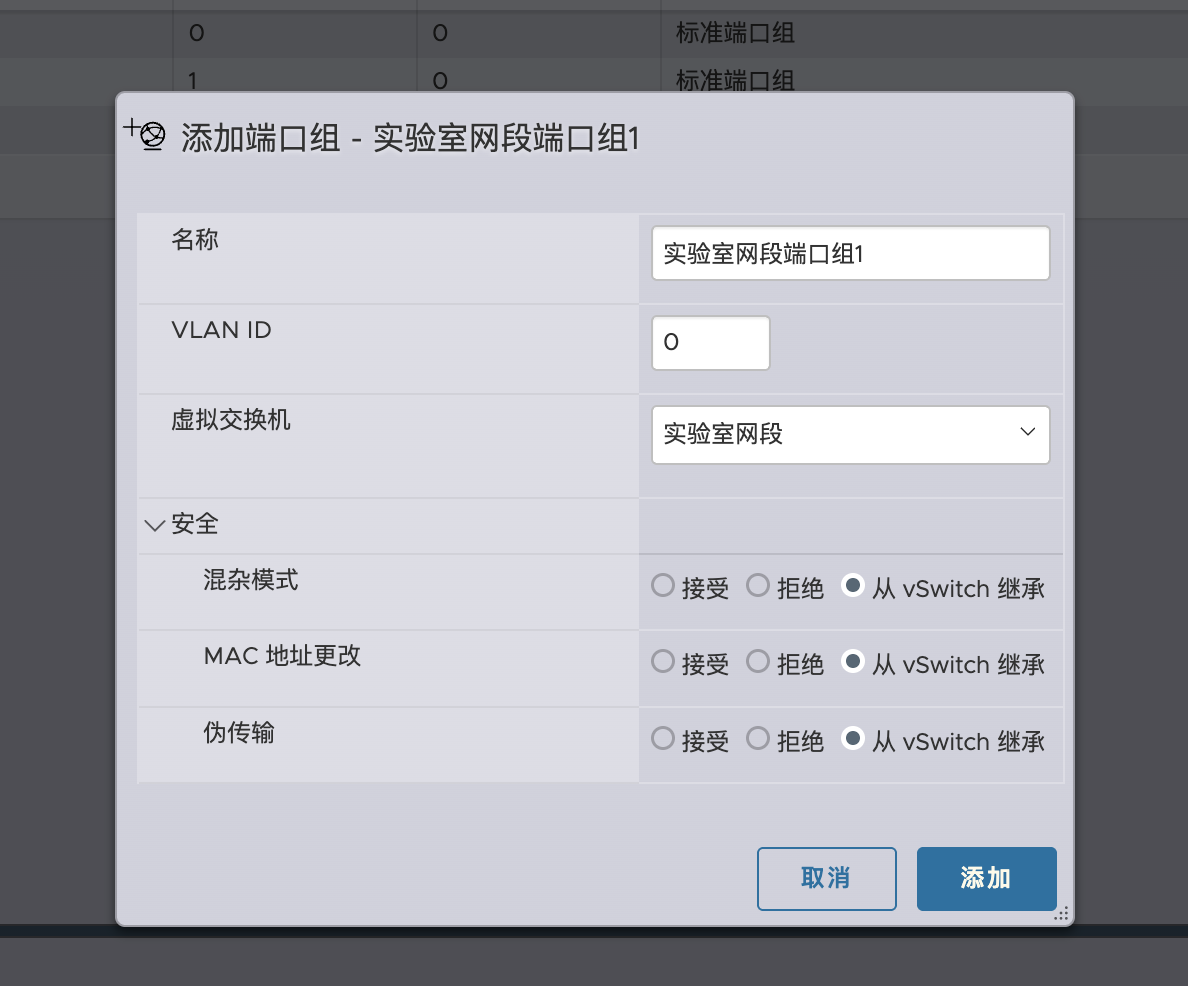

实验室网段¶
因为是软路由进行流量中转，所以也不需要 ESXi 中的上行链路，请将上行链路关闭掉。

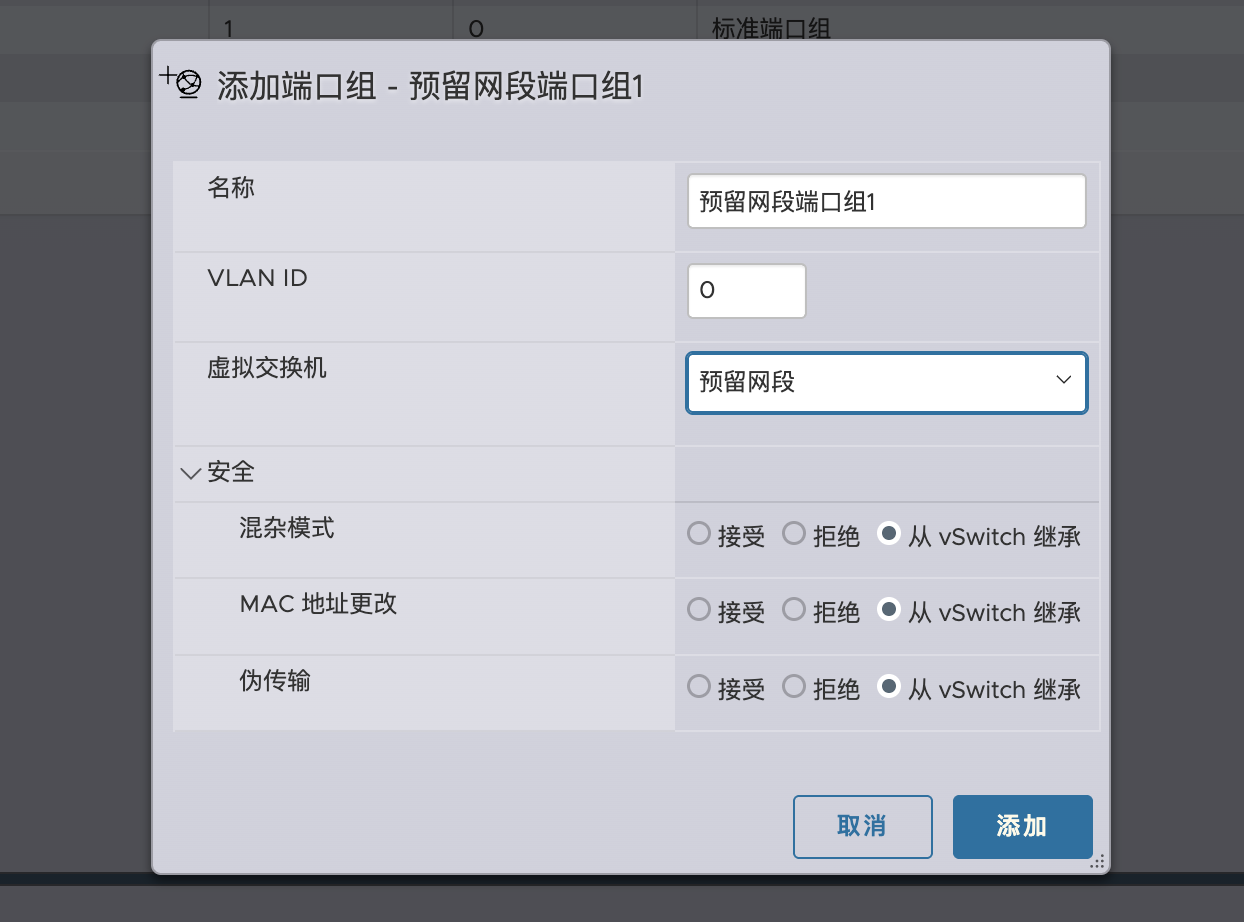

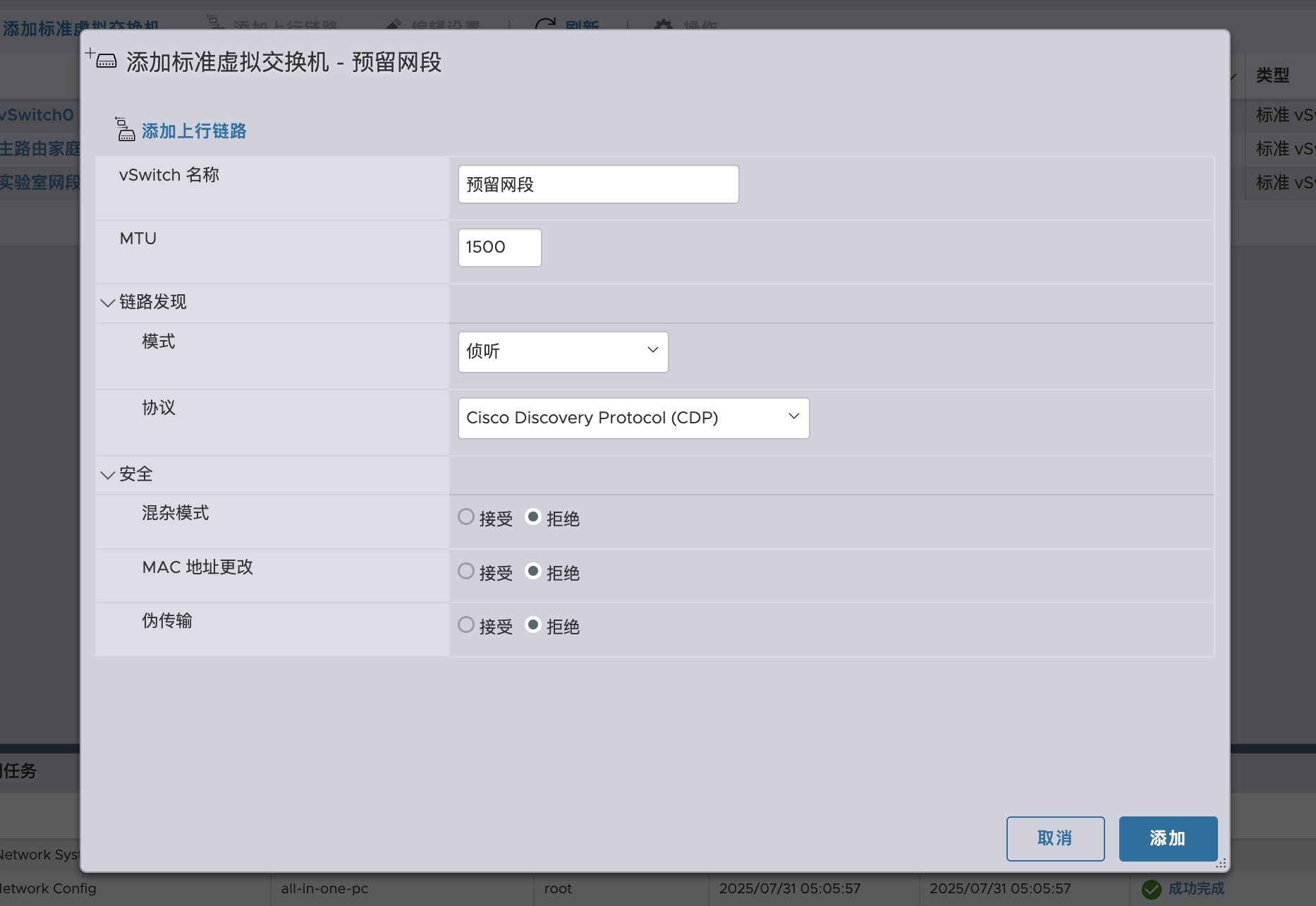

预留网段¶
因为是软路由进行流量中转，所以也不需要 ESXi 中的上行链路，请将上行链路关闭掉。

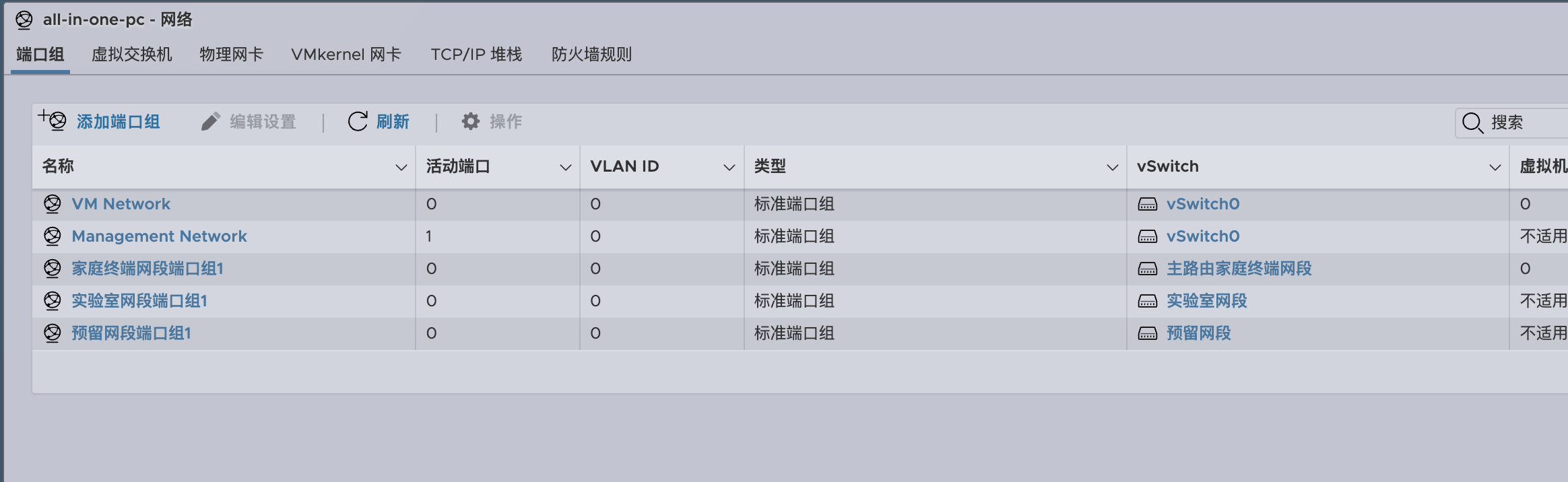

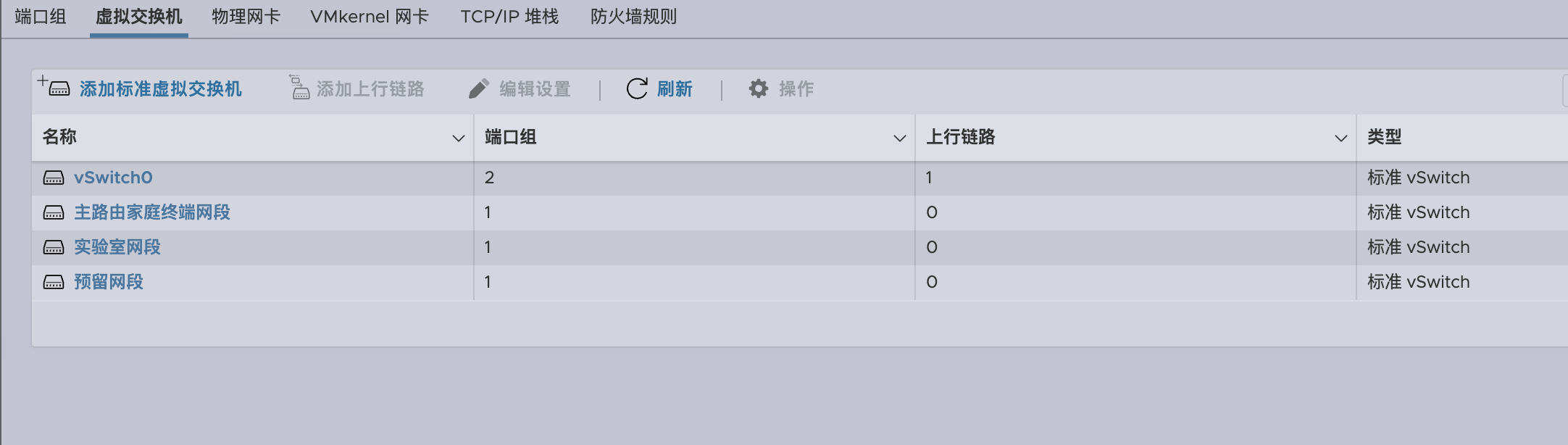

配置好后，得到虚拟交换机和端口组如下：
主路由设置（家庭终端网段）¶
网段已经设置好了，接下来是安装软路由，因为我们要将两个板载的 2.5G 螃蟹网卡直通给软路由，所以先要进行直通。
直通板载网卡¶
限于篇幅的原因，这部分后面的文章有详细讲解，按照 ESXi 进阶操作 - 硬件直通 章节直通即可，需注意的是：不要直通错了网卡。
安装软路由¶
限于篇幅的原因，这部分在后面 软路由 - 系统安装 章节中有详细介绍，陈大剩我不在赘述，大家自己看后面的章节即可，需要注意的是 直通网卡 和 WAN/LAN 设置，不要忘了 虚拟端口组 选择的 家庭终端网段端口组1。
网络配置¶
网络配置阶段需要看是：24 小时开机、随时开机方案，24 小时开机由软路由进行拨号，随时开机方案则是中继上级路由器网段。
24 小时开机网络配置¶

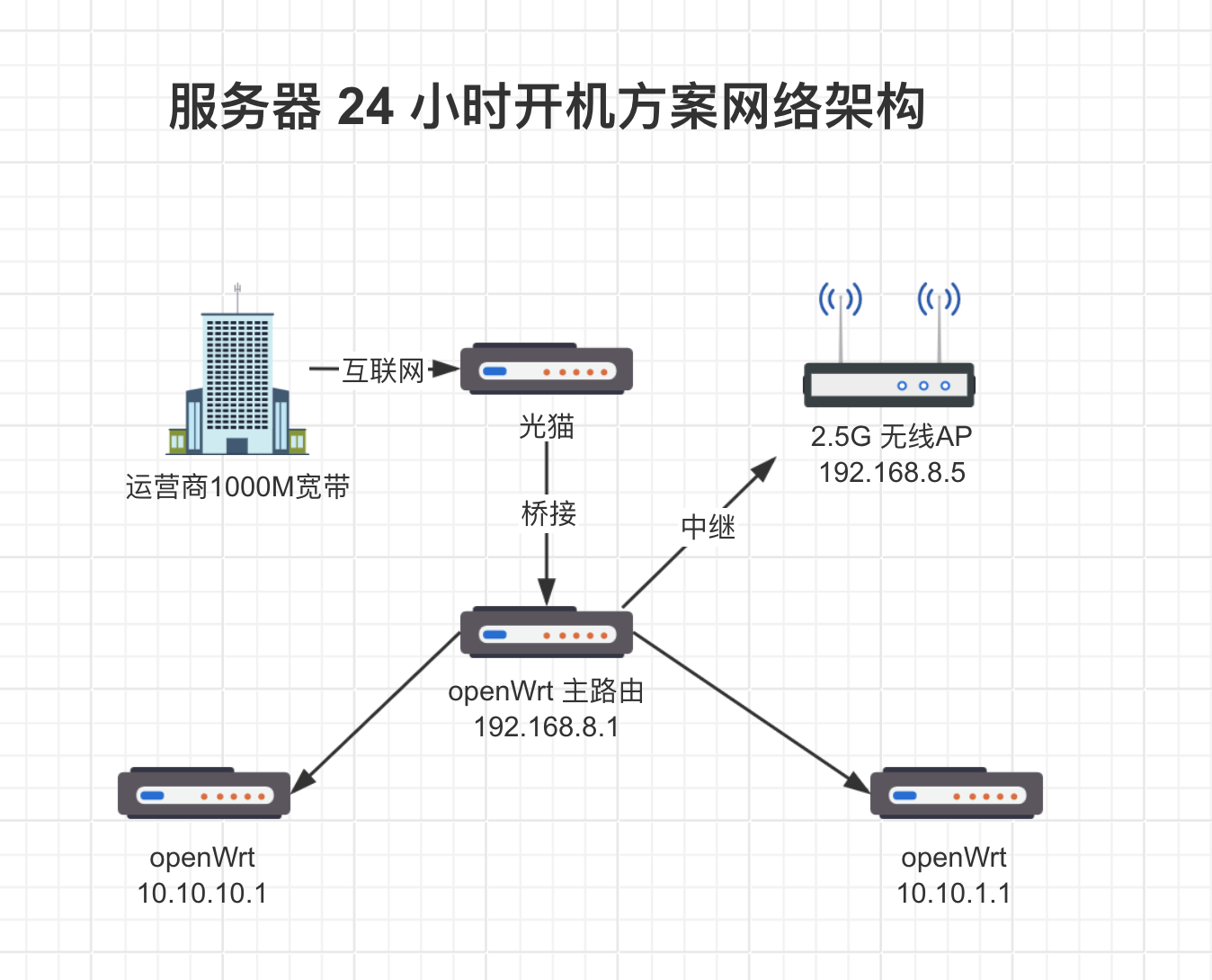

24 小时开机主路由网络架构如下：
首先，将光猫改为桥接，以我的中兴光猫 F7005Tv3 2.5G 为例，先用一根网线连接光猫，陈大剩这里插的是光猫千兆网口。

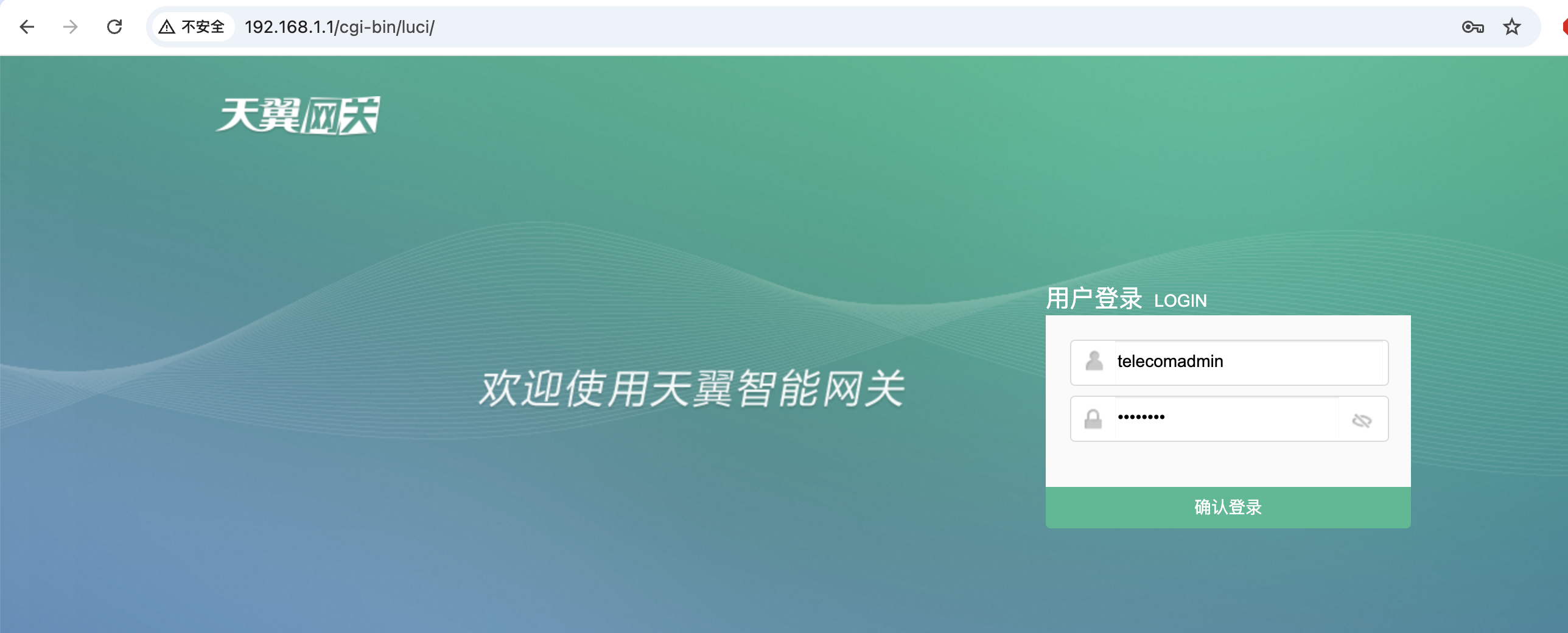

浏览器输入192.168.1.1 访问，账号为：telecomadmin，超级密码为：nE7jA%5m
导航到：【网络】-【网络设置】-【网络连接】选择 2_INTERNET_B_VID_2001 连接，进行如下设置，连接模式改为：桥接，LAN 口绑定按需选择。
桥接改完后，再将光猫的 LAN 直接接入主路由的 WAN 口， 在软路由中新建一个 PPPoE 接口。

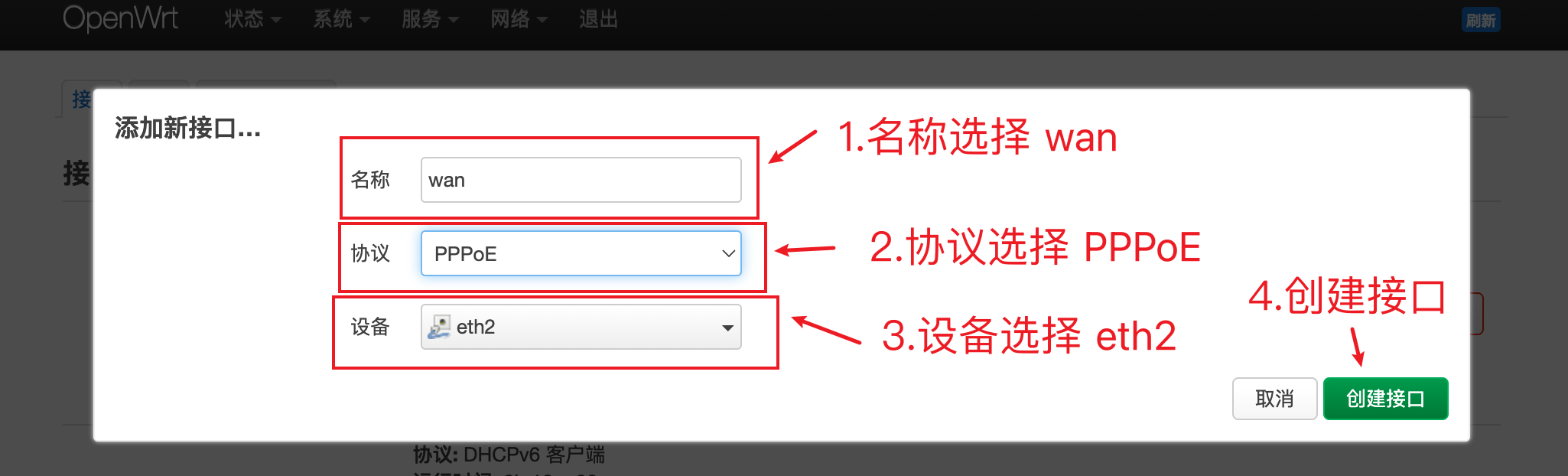

导航【网络】-【接口】编辑 wan 接口，如果没有需新建一个 wan 接口，协议选择 PPPoE，设备陈大剩这里是选择 eth2

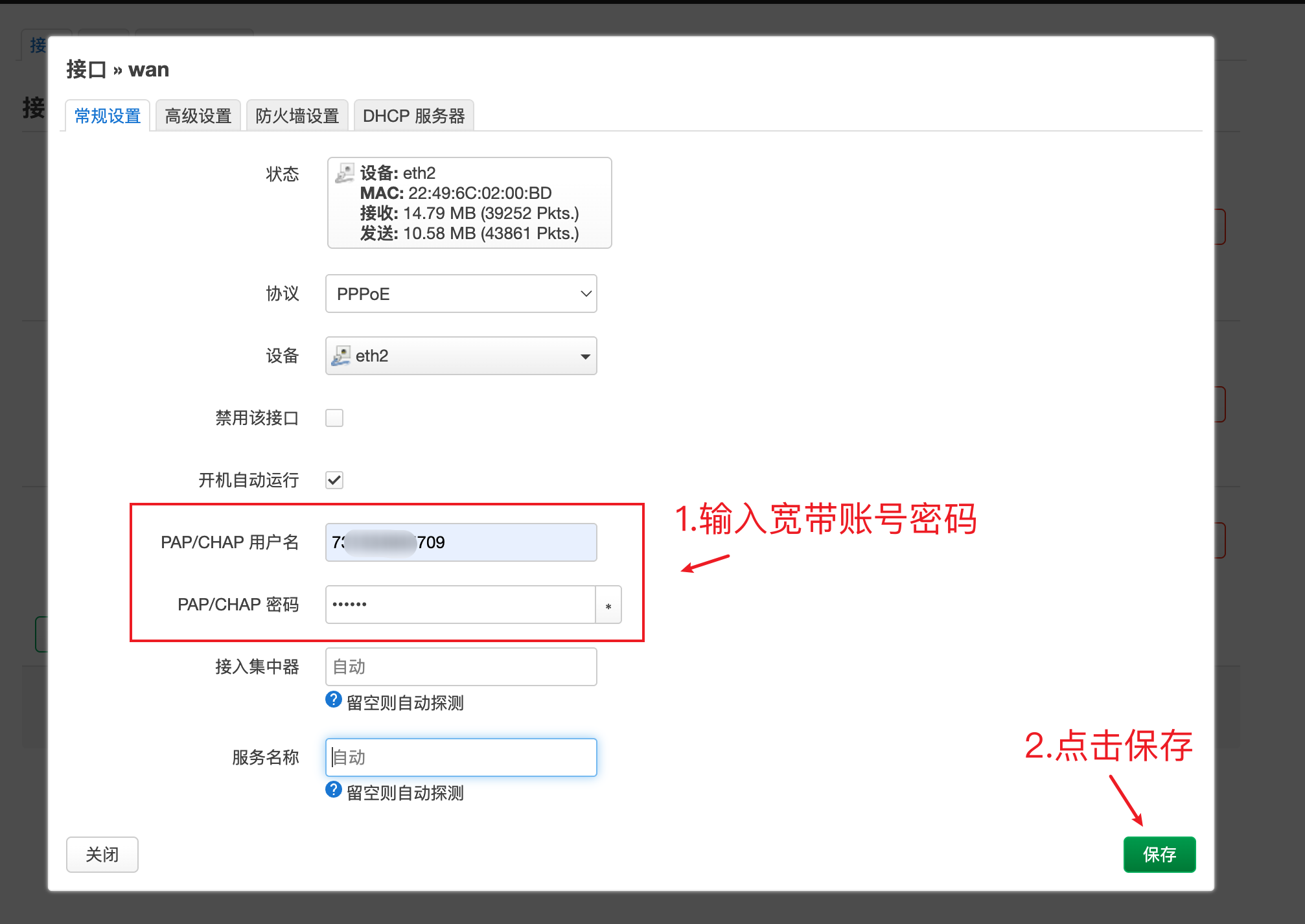

常规设置中，【PAP/CHAP 用户名】为宽带账户名，【PAP/CHAP 密码】为宽带密码。

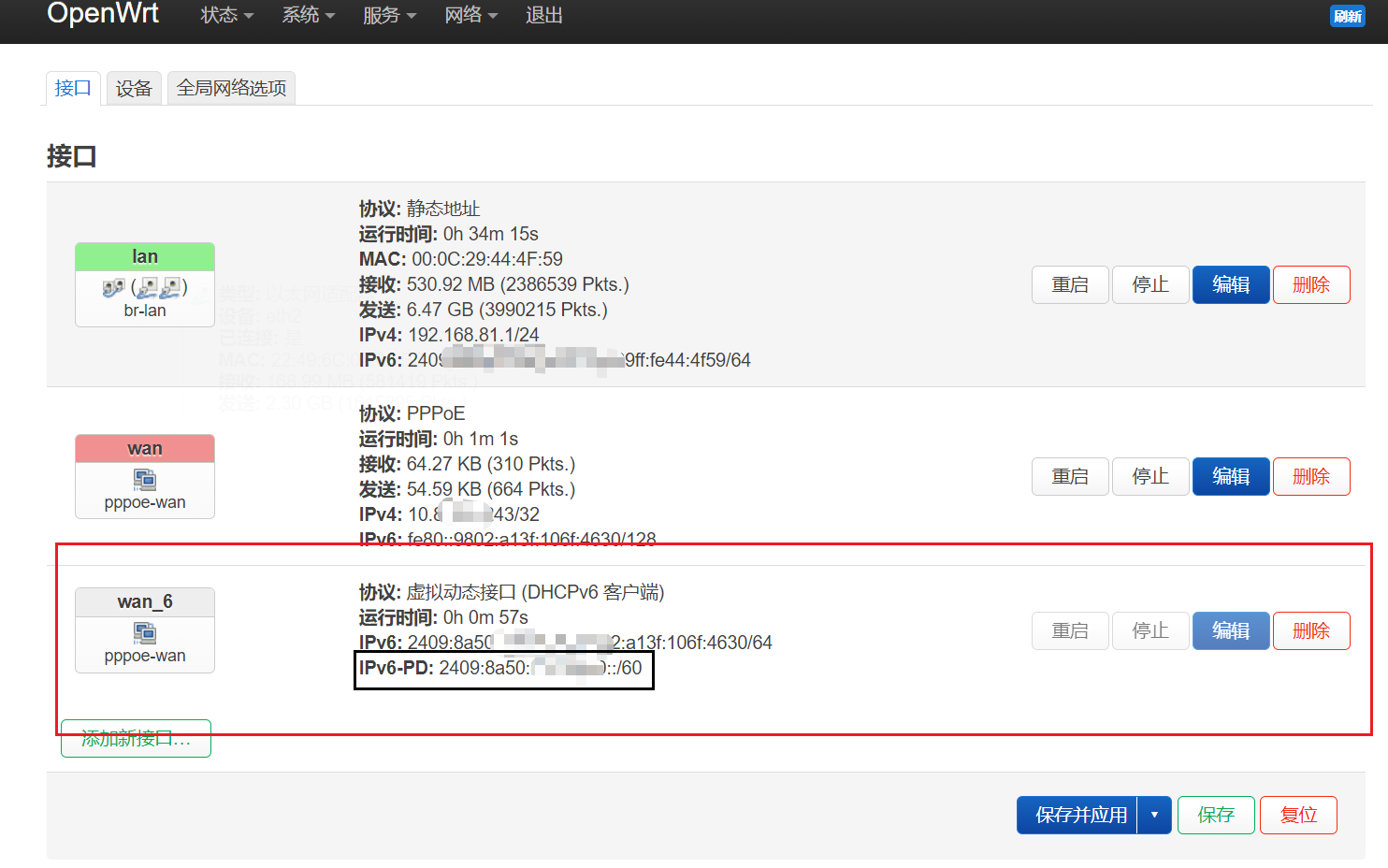

点击【保存并应用】后，等待一会（3-5 分钟）会出现如下页面，证明拨号成功，还会新出一个 wan_6 接口，这里先不用管。

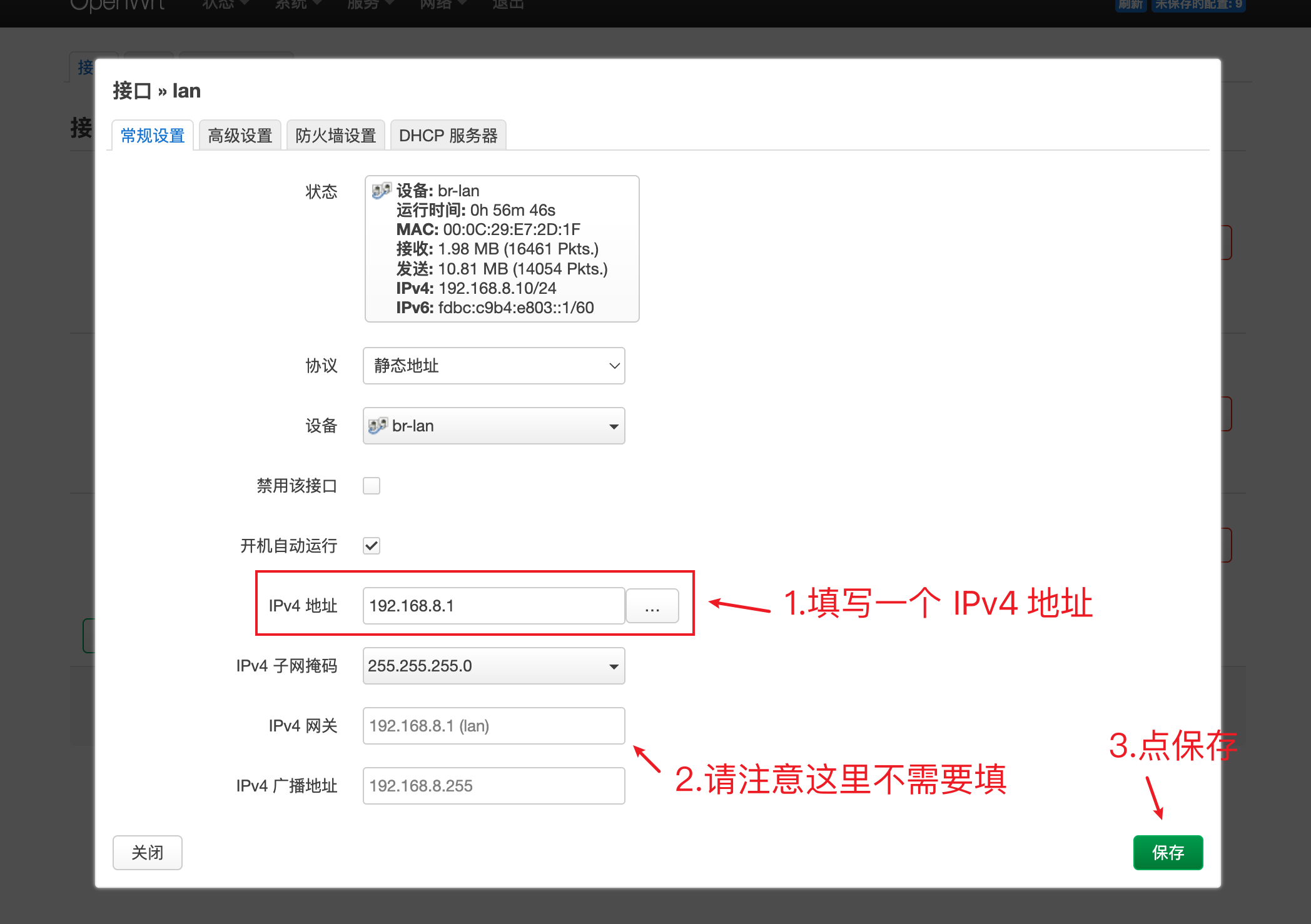

lan 口需要配置一个网段，和 DHCP 服务，导航【网络】-【接口】-【lan】
IPv4 地址填填写家庭网段终端地址 192.168.8.1，IPv4 默认网关不填，然后点击保存。

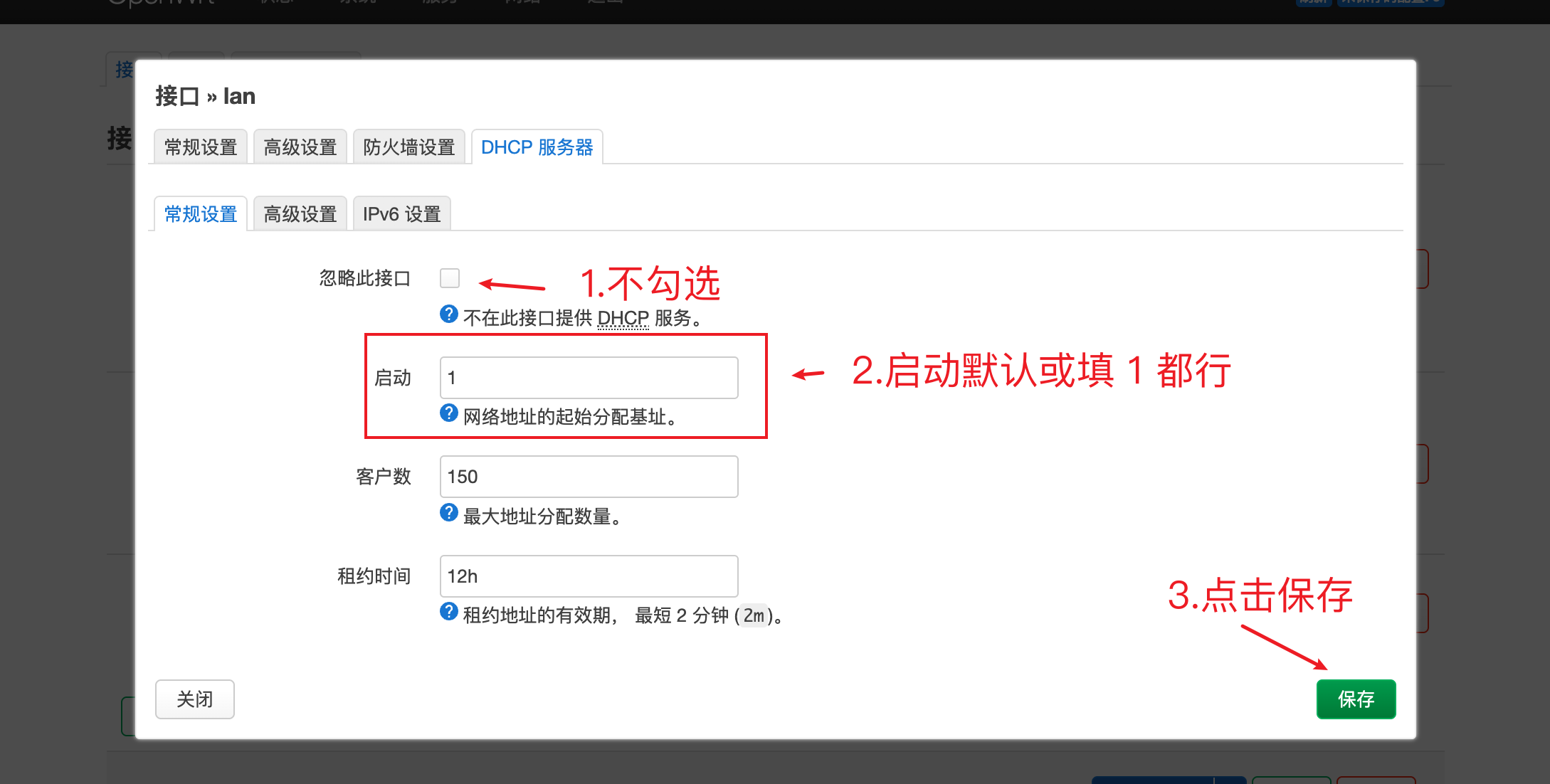

【DHCP 服务器】-【常规设置】中【忽略此接口】不勾选，启动默认 100 或 1 都行，客户数也就是终端数，一般家庭终端不会超过 100，超过 100
的话，启动建议填写为 1。

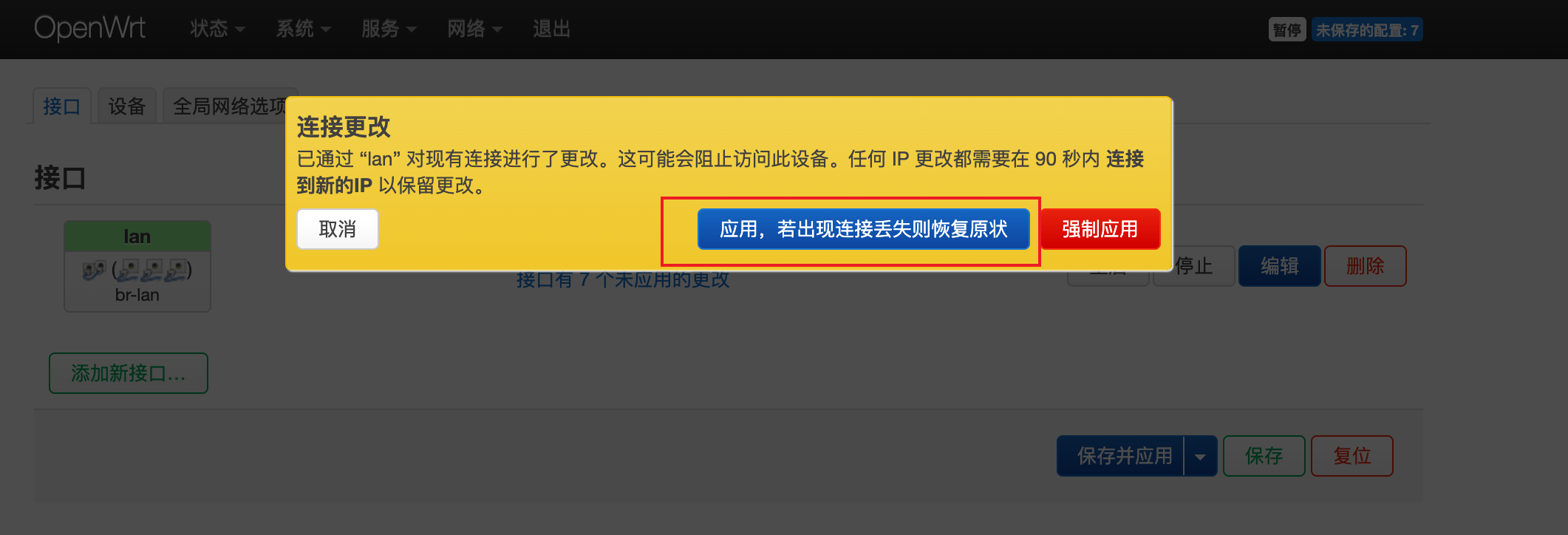

点击【保存并应用】后，系统会提示连接更改，也就是说：保存后，需要再 90 秒内，手动访问新的 192.168.8.1，否则，系统将恢复到之前的配置状态。
立即访问 http://192.168.8.1，看到"配置已应用"提示即表示配置成功：
至此，24 小时开机网络配置完毕。
随时开机方案网络配置¶

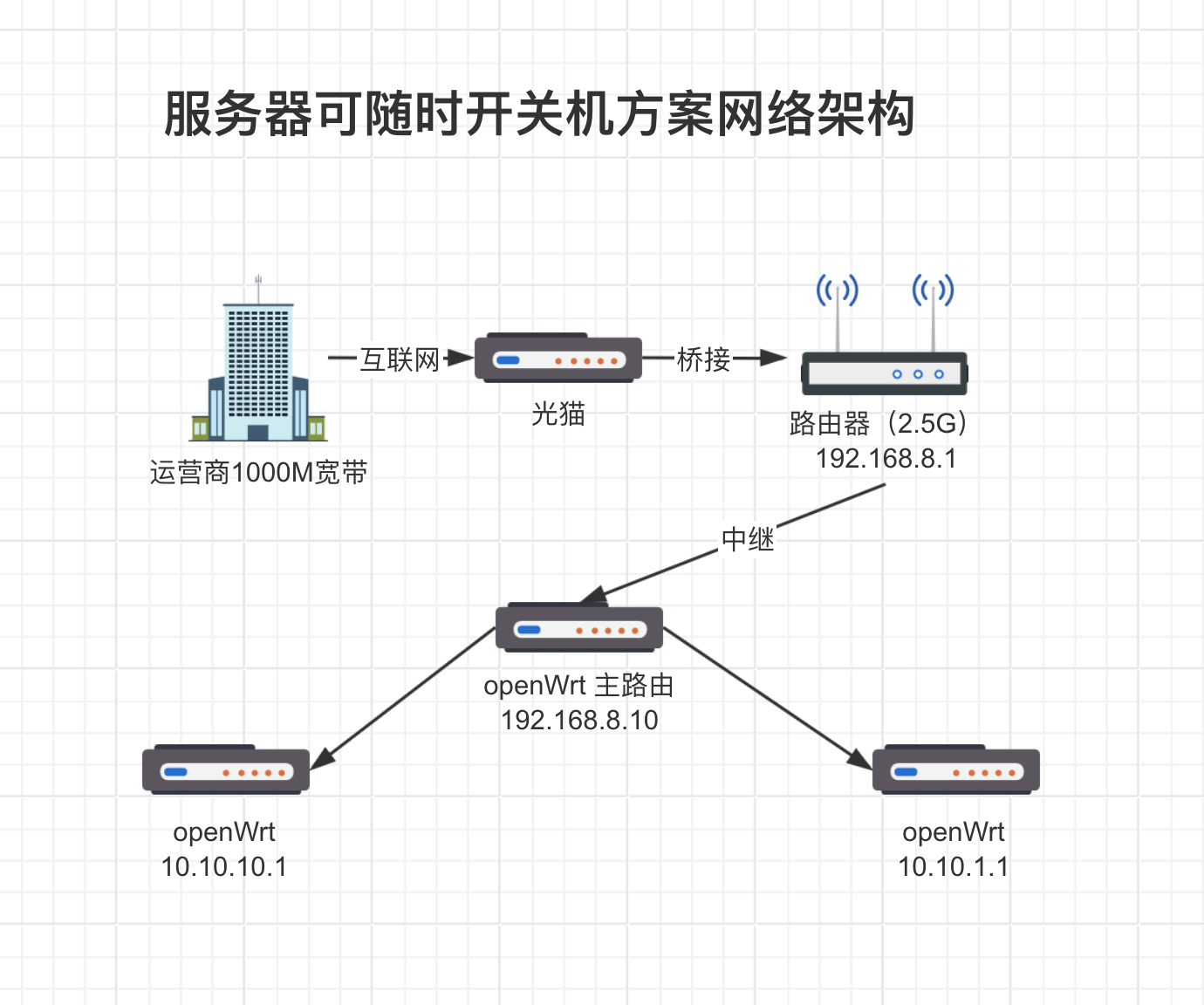

随时开机方案网络架构如下：
提示
因随时开机方案中继的特性，主路由相当于一个傻瓜交换机，主路由做不了任何功能，如去广告、代理等。如随时开机方案需要其他功能，建议下一个网段（实验室网段、预留网段）上使用，当然也可使用旁路由技术，旁路由技术有些玄学，且必须要 AIO 开机才能走，不如直接选 24 小时开机方案。如果选择随时开机方案，建议 上级路由器使用一个带软路由路由器。
首先，将路由器的 LAN 直接接入主路由的 WAN 口，然后开始设置中继流程，设置中继流程比较简单，只需要把 WAN 变成 LAN 口就是行，此时主路由相当于一个傻瓜交换机。

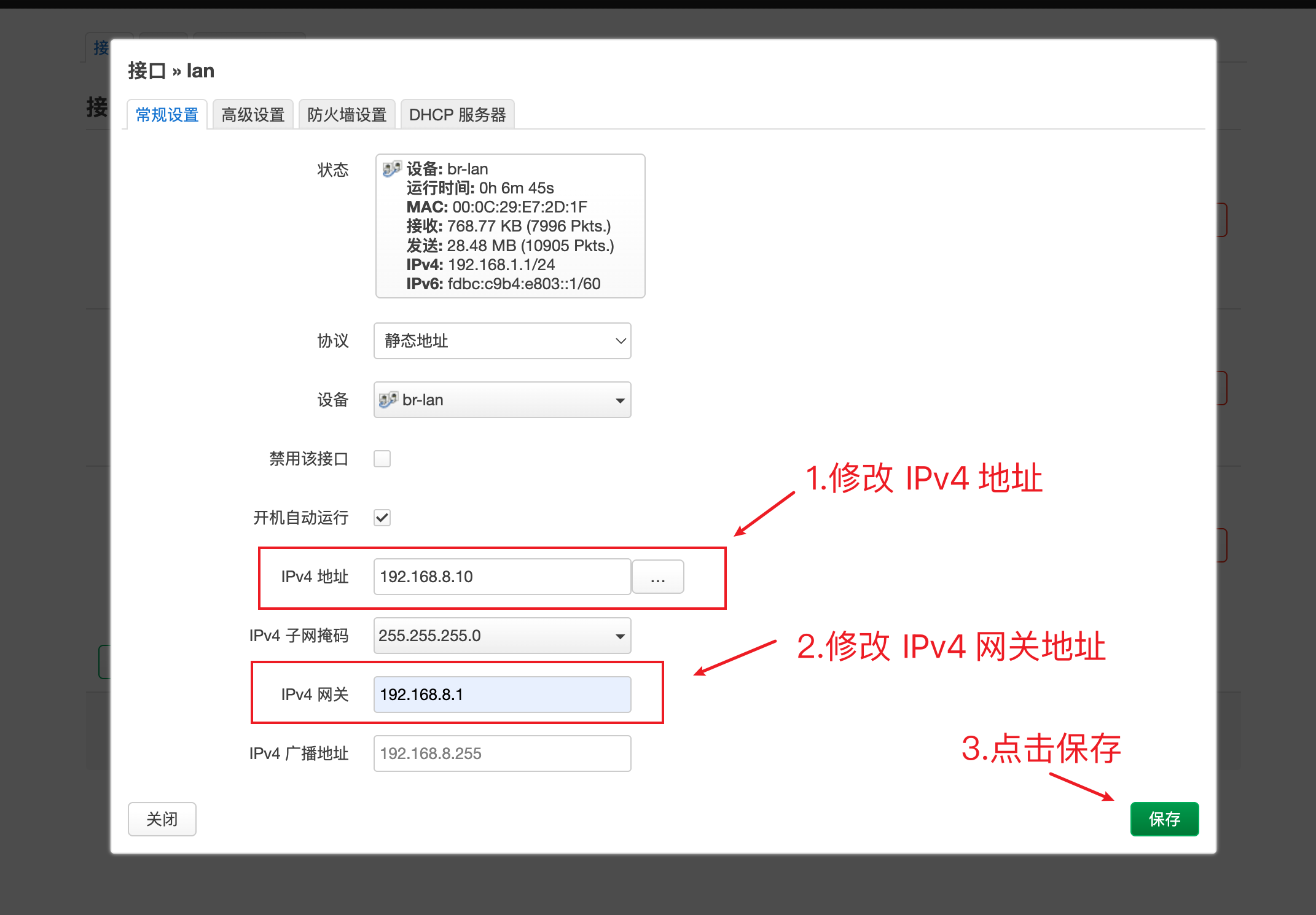

导航【网络】-【接口】，将 lan 口协议改为和上一级路由器同一个网段的静态 IP ，按照规划，上一级属于 192.168.8.x 网段，这里设置为
192.168.8.10，并设置网关。
IP 地址冲突检查
设置为 192.168.8.10 需查看和上级路由中有没有设备已经占用 192.168.8.10，否则会设置不成功。

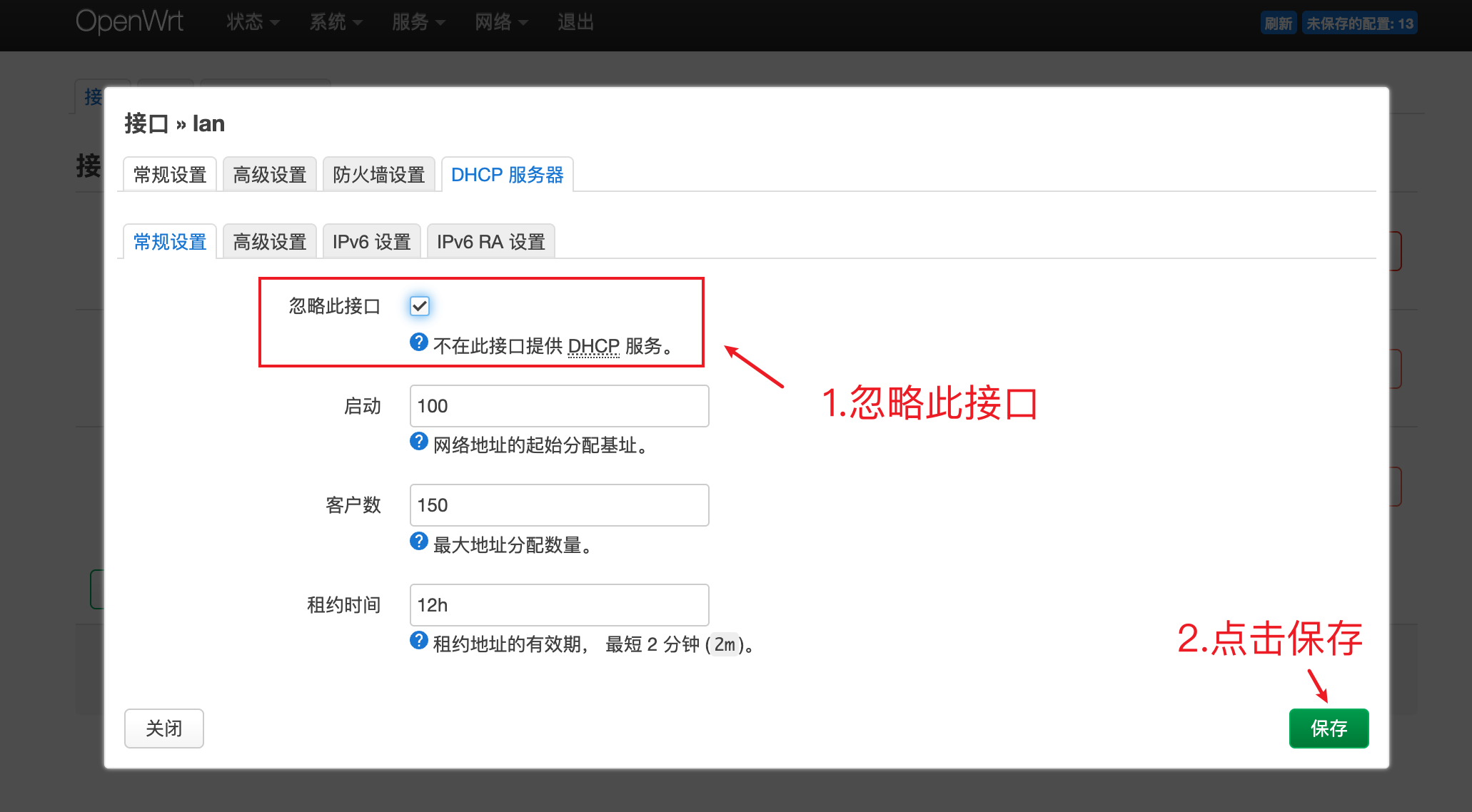

导航【网络】-【接口】-【lan】-【DHCP 服务器】-【常规设置】勾选【忽略此接口】。

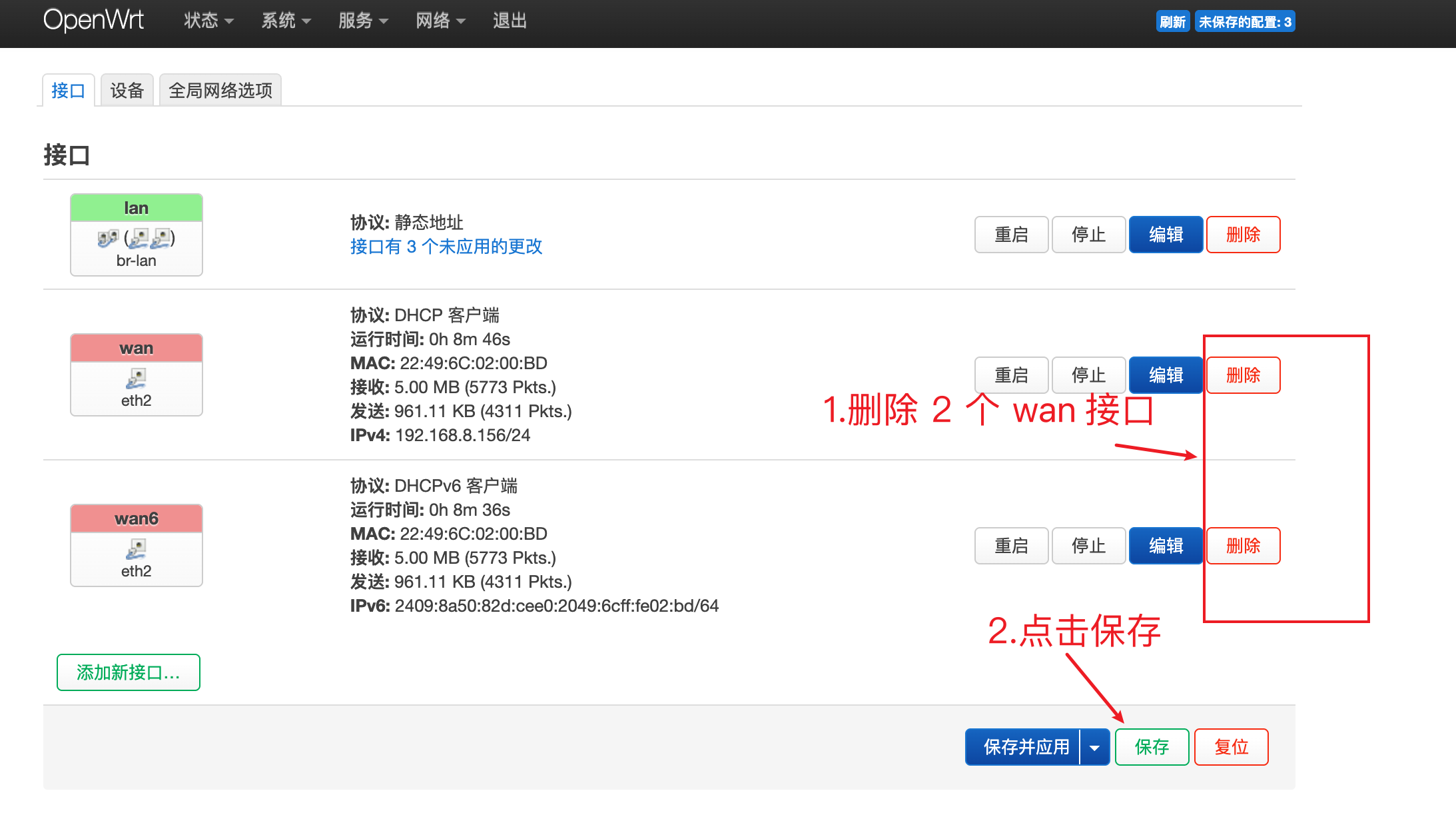

导航【网络】-【接口】，将 WAN 和 WAN6 删除

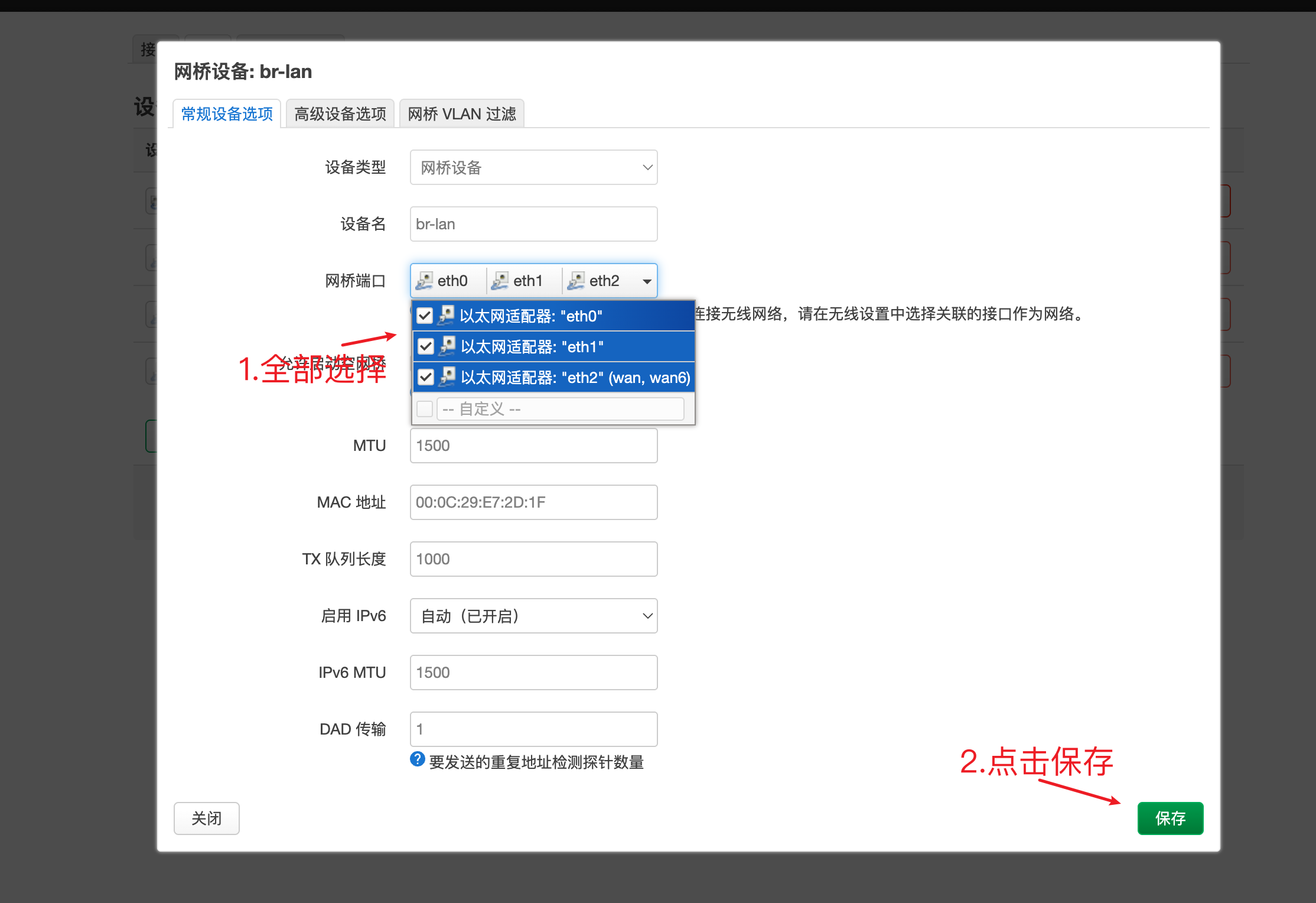

导航【网络】-【设备】-【br-lan】，将所有网口设为桥接
点击【保存并应用】后，系统会提示连接更改，也就是说：保存后，需要再 90 秒内，手动访问新的 192.168.8.10，否则，系统将恢复到之前的配置状态。

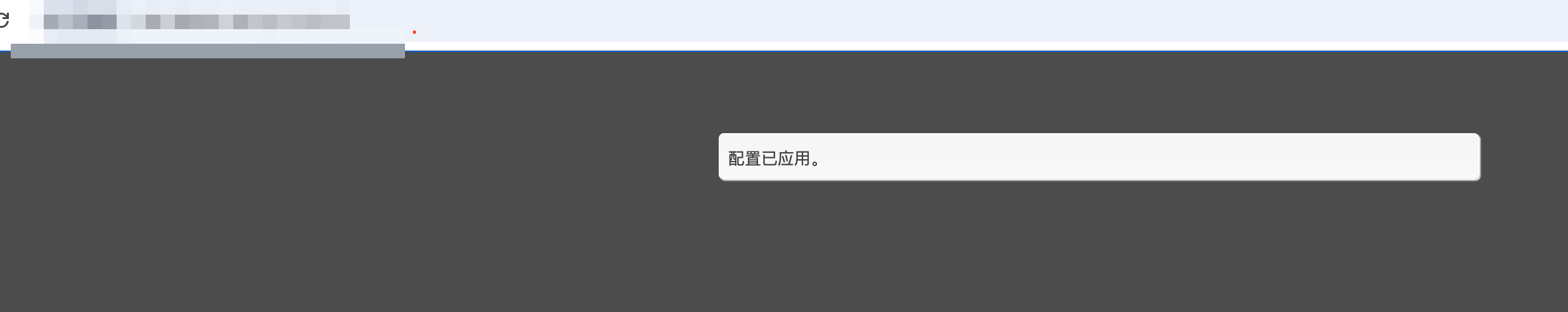

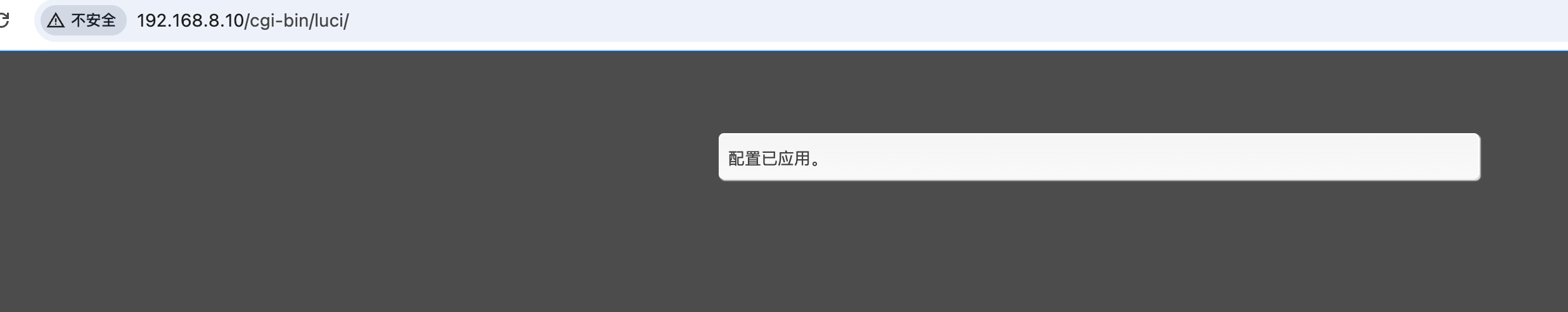

立即访问 http://192.168.8.10，看到"配置已应用"提示即表示配置成功：
至此，随时开机方案网络架构配置完毕。
开启 IPv6¶
根据网络拓扑设置，家庭终端网络中的设备还需要开启 IPv6，限于篇幅的原因，这部分后面的文章有详细讲解 软路由 - 开启 IPv6，需注意的是如果是 24 小时开机网络配置，应按照 软路由 - 开启 IPv6 - 场景一 方案配置；随时开机方案，按照 软路由 - 开启 IPv6 - 场景三 配置。
实验室网段设置¶
实验室网段是 主路由设置（家庭终端网段） 下级网段，实验室网段 WAN 为家庭终端网段的 LAN 口，需借助 主路由设置（家庭终端网段） 进行上网，此网段无需任何直通，仅使用虚拟交换机。
安装软路由¶
限于篇幅的原因，这部分在后面 软路由 - 系统安装 章节中有详细介绍，陈大剩我不在赘述，大家自己看后面的章节即可。

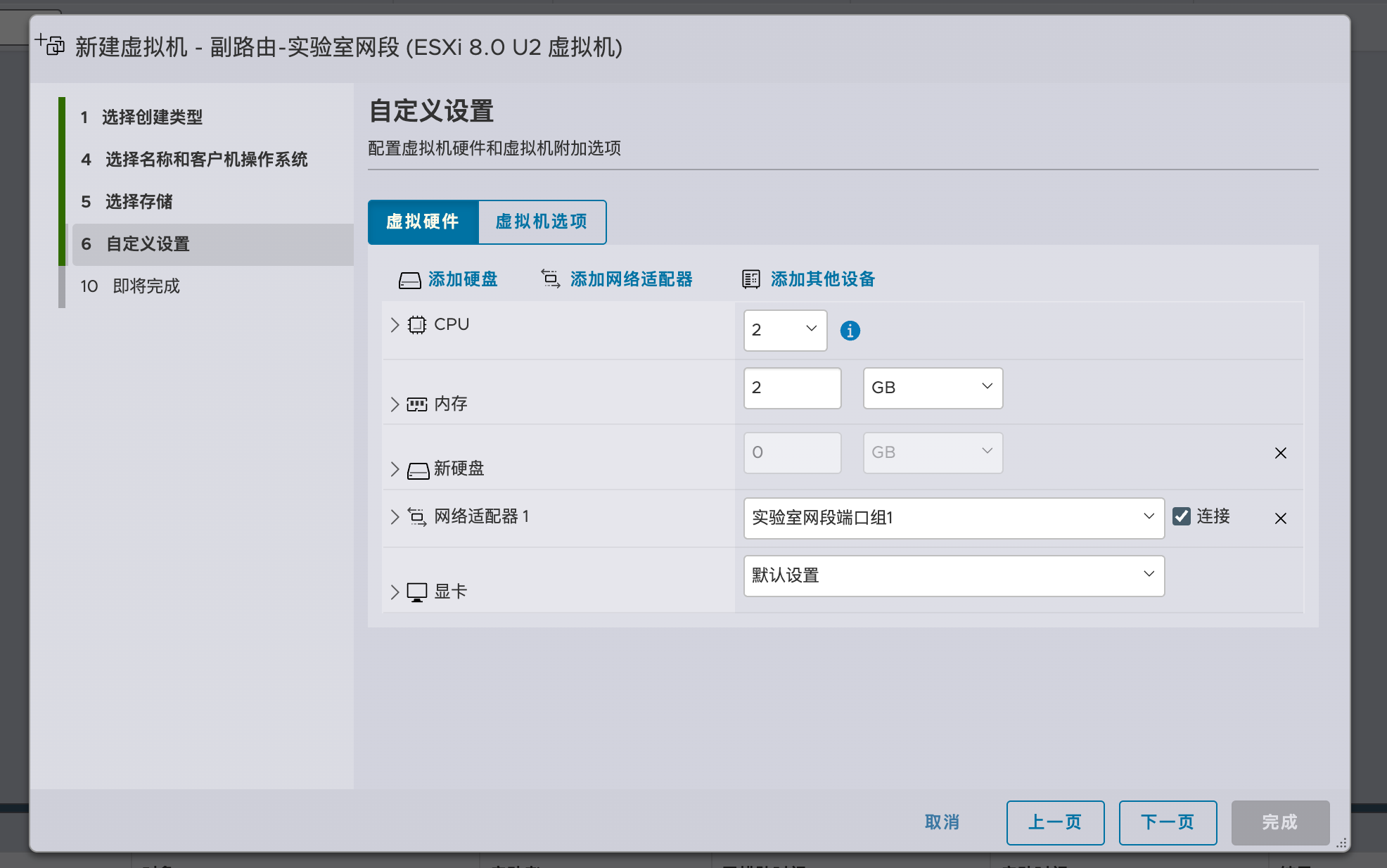

实验室网段硬件设置建议 CPU 为 2 核心，内存为 2GB，不要忘了需要两个网络适配器， 家庭终端网段端口组1、实验室网段端口组1
，因 此网段没有直通网卡，所以不能通过 WEB 页面访问，配置好点打开电源后，通过 ESXi 管理页面访问即可。
网络配置¶

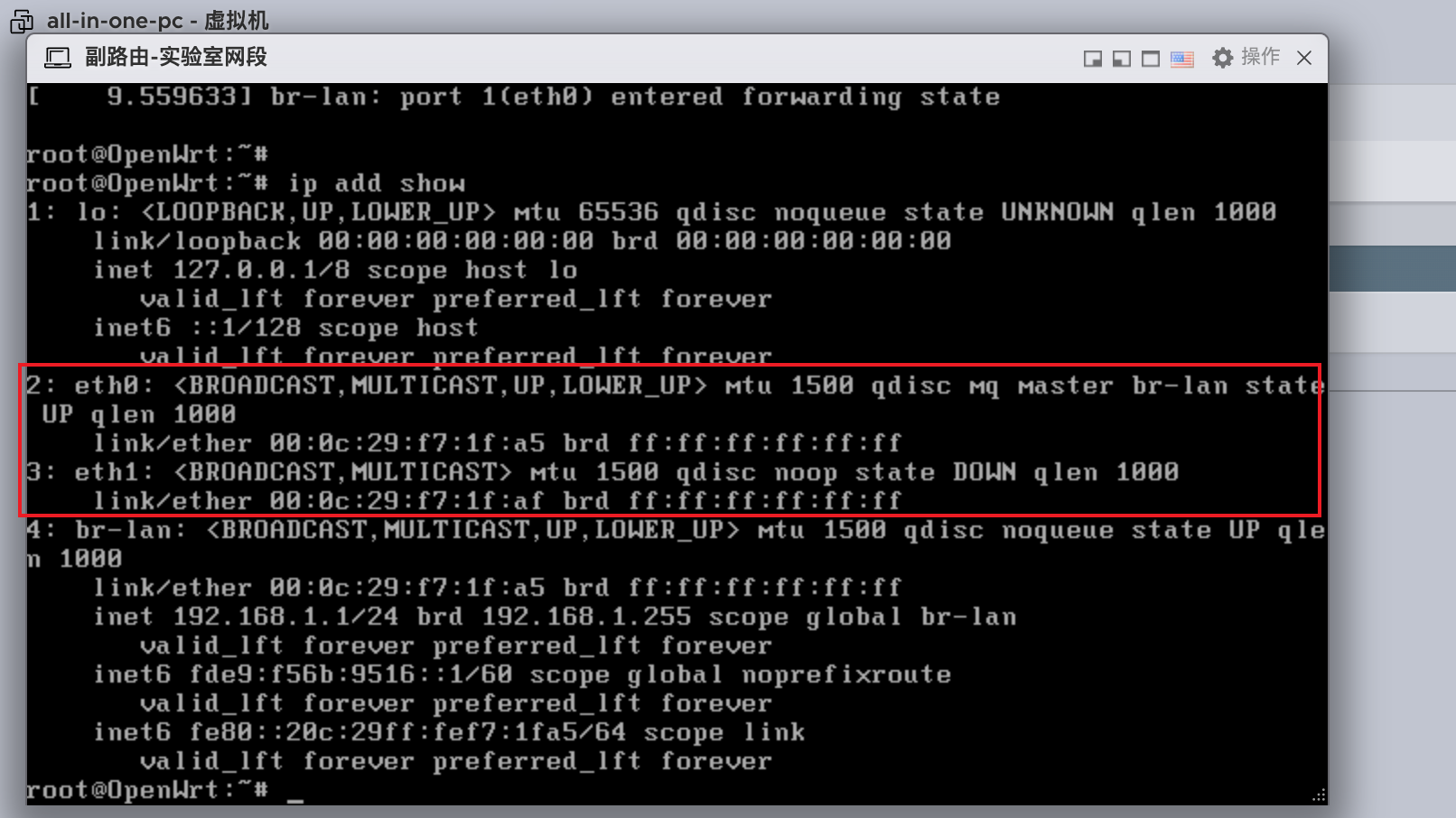

我们通过 ESXi 管理页面进入此路由，可使用 ip add show 查看网卡：
如果像陈大剩一样，显示的 eth0 和 eth1 网卡均未有 IP 地址，又由于我们 主路由（家庭终端网段）
已经打开，所以按理来说陈大剩这里应该有一个网卡有地址的，然后我们又看到 eth0 桥接到 br-lan 接口上。
所以根据这几个原因，可判断 eth0 是 主路由（家庭终端网段） 接口，由于被桥接了所以未能正确识别到，现在可以确定好 eth0 为
WAN 口， eth1 为 LAN 口。
提示

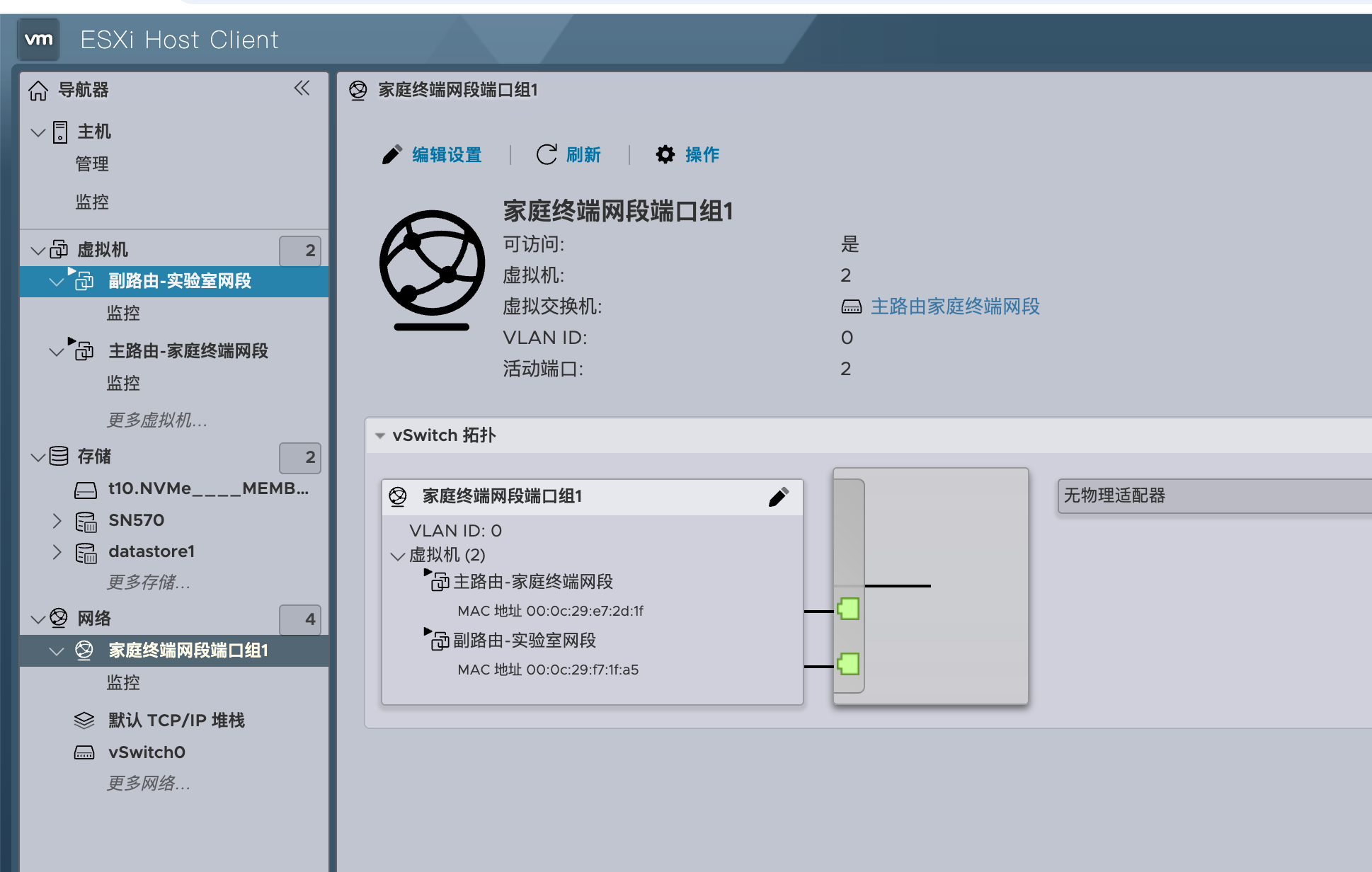

如果还是不清楚，可导航【网络】-【端口组】点击【家庭终端网段端口组1】查看网卡的 mac 地址，陈大剩这里为：00:0c:29:f7:1f:a5
，当这里是个虚拟的网卡 mac 地址。
接下来进行配置：
在下面添加三行 wan 接口，并修改 LAN 口的网段地址为 10.10.10.1
config interface 'lan'
option device 'br-lan'
option proto 'static'
option ipaddr '10.10.10.1' #修改网段地址
option netmask '255.255.255.0'
option ip6assign '60'
# 新添加的三行
config interface 'wan'
option ifname 'eth0'
option proto 'dhcp'
警告
如果已经存在可 wan 接口，则修改即可，无需再添加。
再重启网卡即可

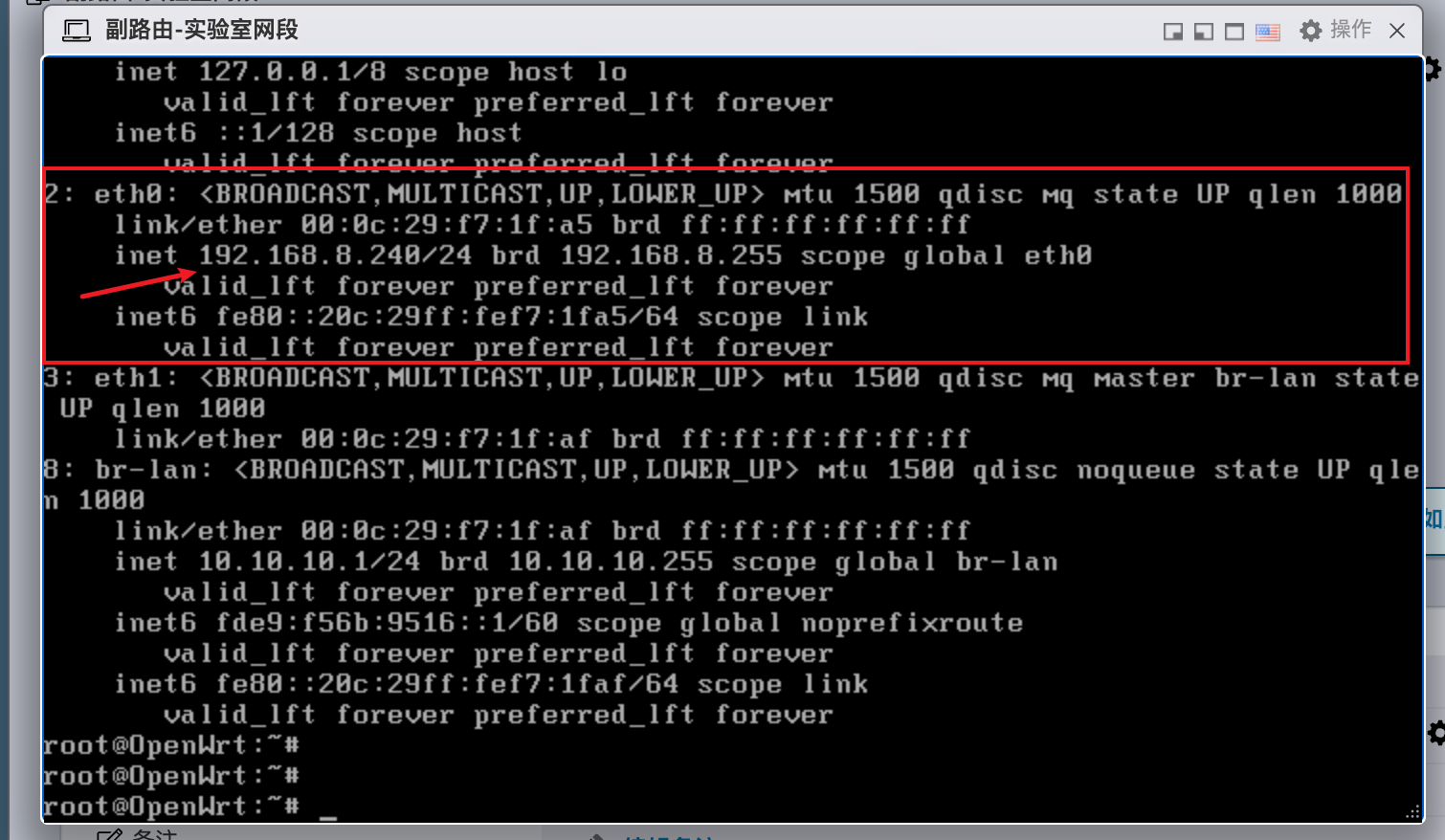

可以看到已经有了 IP 地址 192.168.8.240，可以 ping 一下百度是否有网。
防火墙设置¶
因实验室网段是家庭终端网段的下级路由，也就是说实验室网段 WAN 口还会保留一个家庭终端网段的地址，我们只需要将 WAN 口的入站规则打开，即可通过家庭终端网段访问实验室网段软路由的管理页面了。
编辑防火墙
将wan 口的入站规则（input）改为接受
config zone
option name wan
list network 'wan'
list network 'wan6'
option input ACCEPT #改为接受
option output ACCEPT
option forward REJECT
option masq 1
option mtu_fix 1

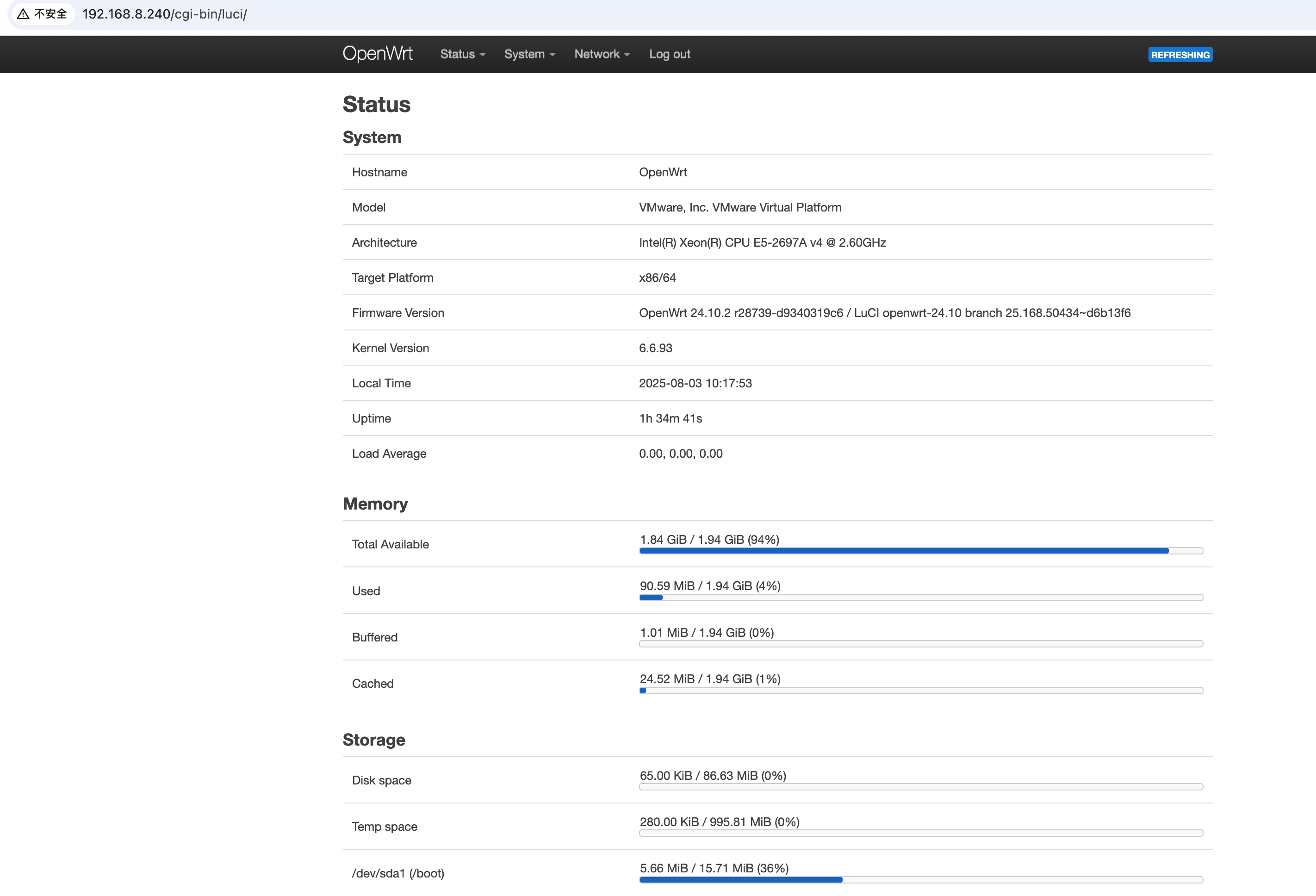

192.168.8.240，其他设置可以自行设置。
至此，实验室网段就安装完了。
预留网段设置¶
预留网段也是 主路由设置（家庭终端网段） 下级网段，实验室网段 WAN 为家庭终端网段的 LAN 口，需借助 主路由设置（家庭终端网段） 进行上网，此网段无需任何直通，仅使用虚拟交换机。
安装软路由¶
限于篇幅的原因，这部分在后面 软路由 - 系统安装 章节中有详细介绍，陈大剩我不在赘述，大家自己看后面的章节即可。
实验室网段硬件设置建议 CPU 为 2 核心，内存为 2GB，不要忘了需要两个网络适配器， 家庭终端网段端口组1、预留网段端口组1
，因 此网段没有直通网卡，所以不能通过 WEB 页面访问，配置好点打开电源后，通过 ESXi 管理页面访问即可。
网络配置¶
网络配置和 实验室网段设置 - 实验室网段设置 不能说一模一样，只是说有细小差别，只需在 LAN 口出更改一下网断为
10.10.1.1 即可：
接下来进行配置：
在下面添加三行 wan 接口，并修改 LAN 口的网段地址为 10.10.1.1
config interface 'lan'
option device 'br-lan'
option proto 'static'
option ipaddr '10.10.10.1' #修改网段地址
option netmask '255.255.255.0'
option ip6assign '60'
# 新添加的三行
config interface 'wan'
option ifname 'eth0'
option proto 'dhcp'
警告
如果已经存在可 wan 接口，则修改即可，无需再添加。
再重启网卡即可
可以看到已经有了 IP 地址 192.168.8.189，可以 ping 一下百度是否有网。
防火墙设置¶
参考 实验室网段设置 - 防火墙设置 即可。
至此，预留网段设置就安装完了。
总结¶

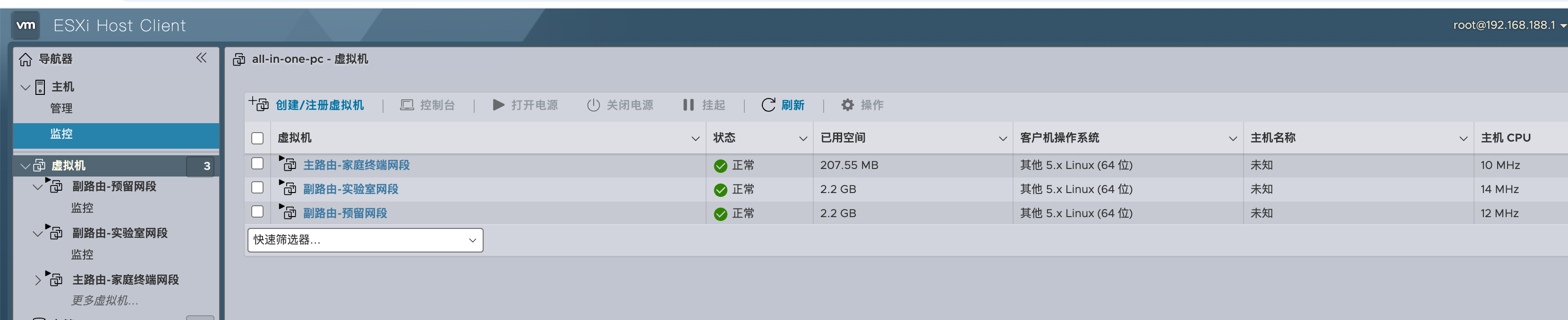

三个网段也就配置完了，可以看到，我们已经有了三台虚拟机了，分别为一个主路由，两个副路由。
最后，是将三台虚拟机配置成 开机启动，限于篇幅的原因，这部分在后面 ESXi 进阶操作 - 虚拟机自启动 章节中有详细介绍，陈大剩我不在赘述，大家自己看后面的章节即可。
