硬件直通

ESXi 硬件直通功能允许 将物理硬件设备独占分配给虚拟机，相比 PVE 更加简洁易用，可获得接近原生的硬件性能。

直通配置入口¶

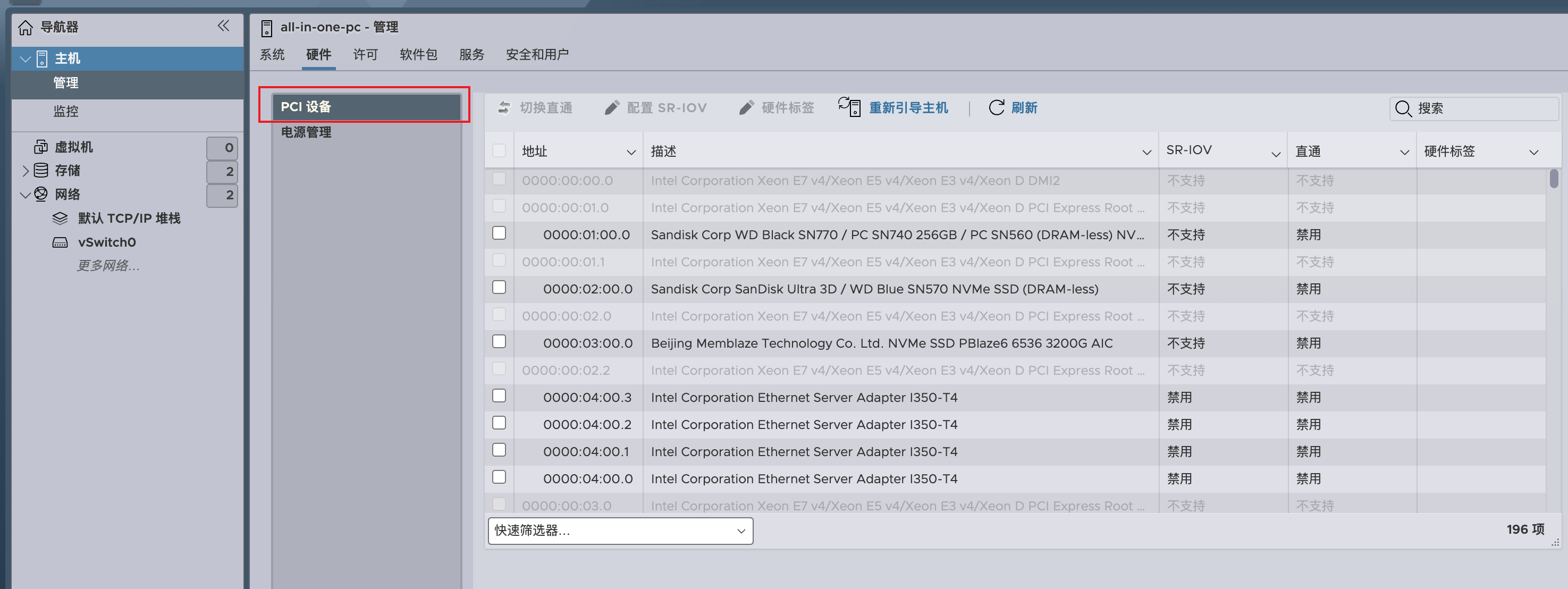

通过以下路径进入硬件直通配置页面： 导航路径：【主机】→【管理】→【硬件】→【PCI 设备】在此页面可以查看所有可用的 PCI 设备列表，包括网卡、显卡、声卡等硬件设备。

提示

设备查找技巧：

已知型号：点击右上角搜索框，输入具体硬件型号
未知型号：通过设备类型和厂商信息逐一筛选。

常见设备识别¶

设备类型	常见标识	示例
网卡	Network Controller	RTL8125、INTEL I350
显卡	Display Controller	NVIDIA、AMD
声卡	Audio Device	Realtek Audio
板载 SATA 控制器	AHCI Controller	AHCI
USB控制器	USB Controller	xHCI、EHCI

直通板载网卡¶

以 RTL8125 千兆网卡为例，演示直通配置过程：

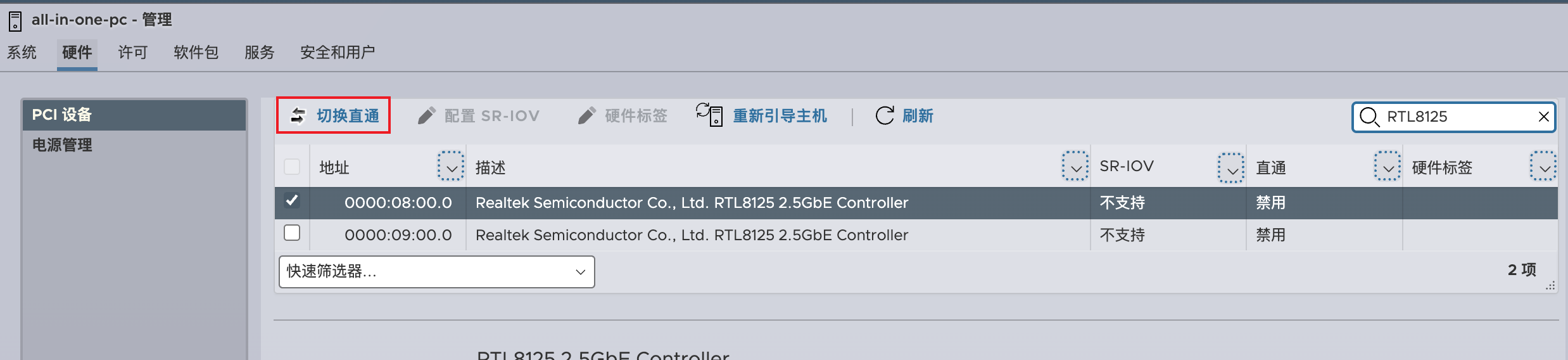

步骤 1：搜索设备步骤 2：启用直通

在搜索框中输入 RTL8125，找到目标设备后，点击左上角的【切换直通】按钮。

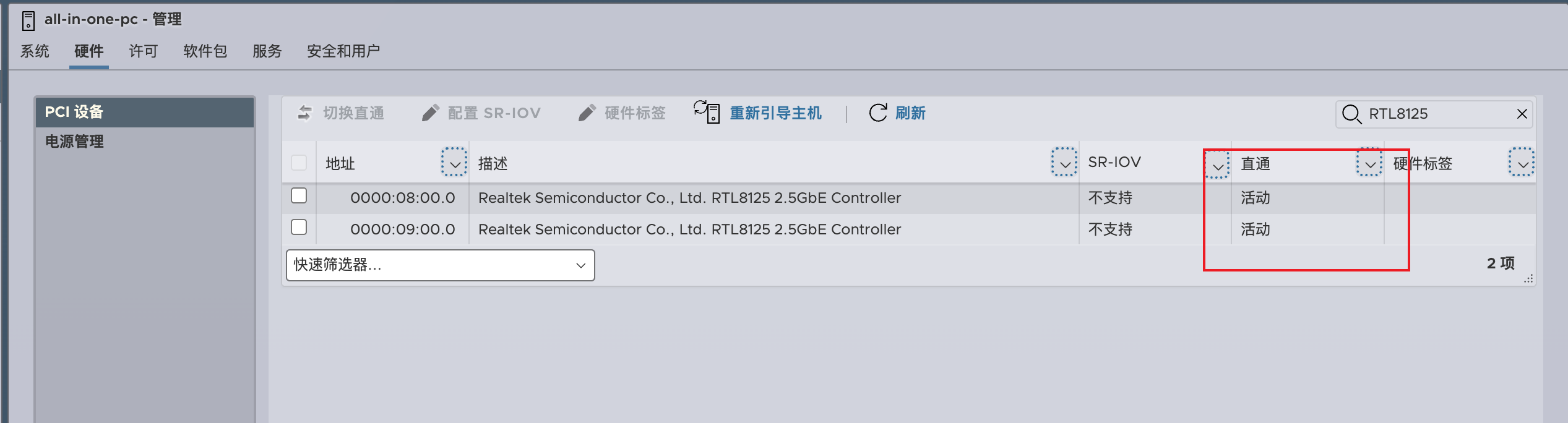

配置成功后，直通状态会显示为【活动】，表示该设备已可用于虚拟机分配。

警告

如果直通管理网卡，可能导致无法远程管理 ESXi，所以至少保留一个网卡用于 ESXi 管理。

直通完成后，即可在其他虚拟机中添加【PCI 设备】方式引入直通。

直通板载 SATA 控制器¶

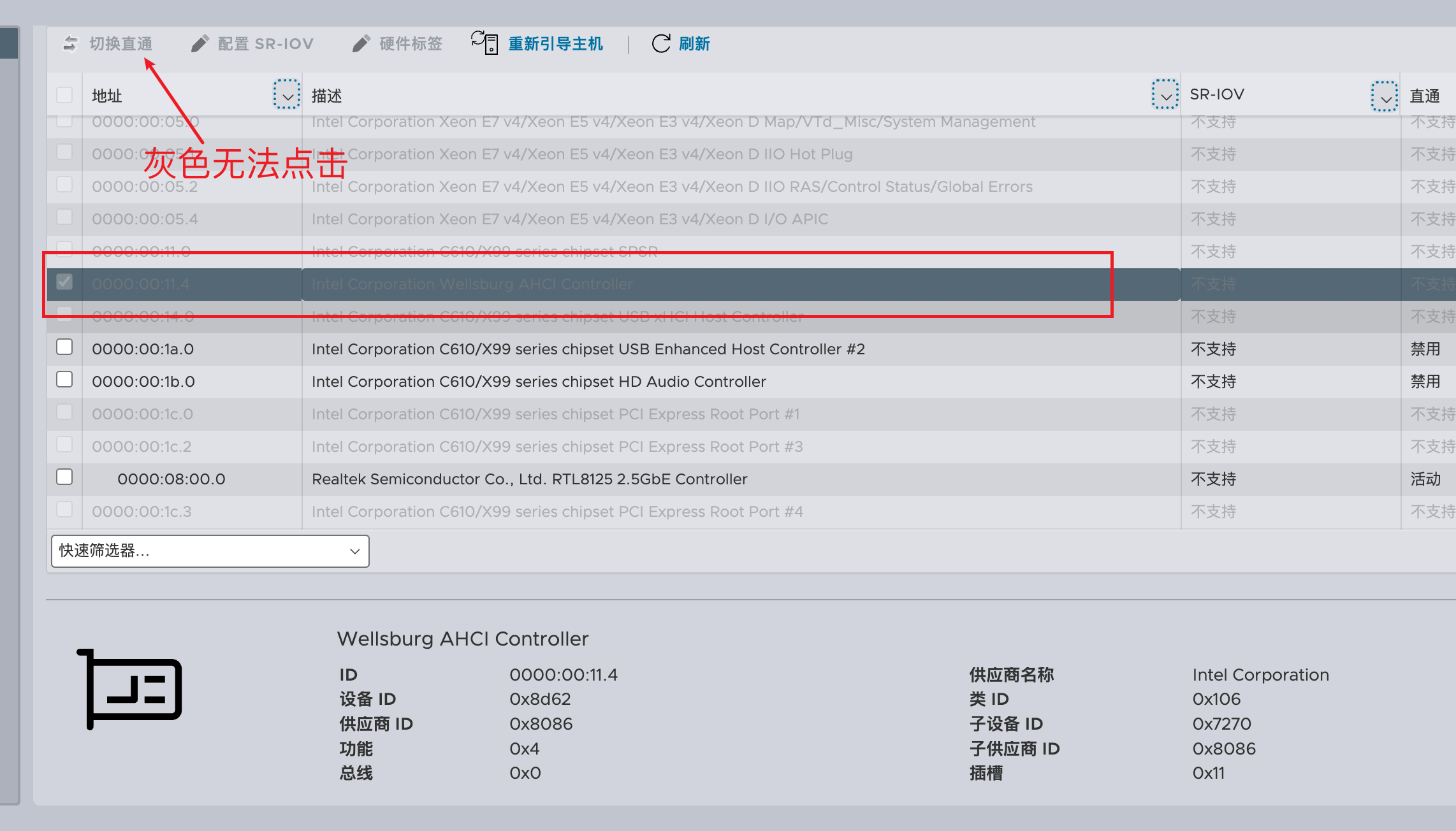

因 ESXi 不能针对某个特定硬盘直通，只能直通 SATA 控制器，所以我们只能直通 SATA 控制器。通过搜索【AHCI】发现 SATA 控制器无法点击直通。这是因为 ESXi 默认禁止了 SATA 控制器直通，需 SSH 连接上 ESXi 服务器中，查找 SATA 控制器

Bash

lspci -v | grep "Class 0106" -B 1

可以看到输出如下：其中 8086：供应商 ID；8d62：设备 ID；

Text Only

0000:00:11.4 Mass storage controller SATA controller: Intel Corporation Wellsburg AHCI Controller
     Class 0106: 8086:8d62

修改 passthru.map¶

passthru.map 是 VMware ESXi 中一个可选的配置文件，用于定义哪些 PCI 设备可以被配置为 PCI 设备直通（PCI Passthrough），以便直接分配给虚拟机使用，编辑 passthru.map。

Bash

vim /etc/vmware/passthru.map

再最后的行后添加：

Bash

# Intel Corporation Lynx Point AHCI Controller
# 供应商ID PCLE_ID
8086  8d62   d3d0    false

切换直通¶

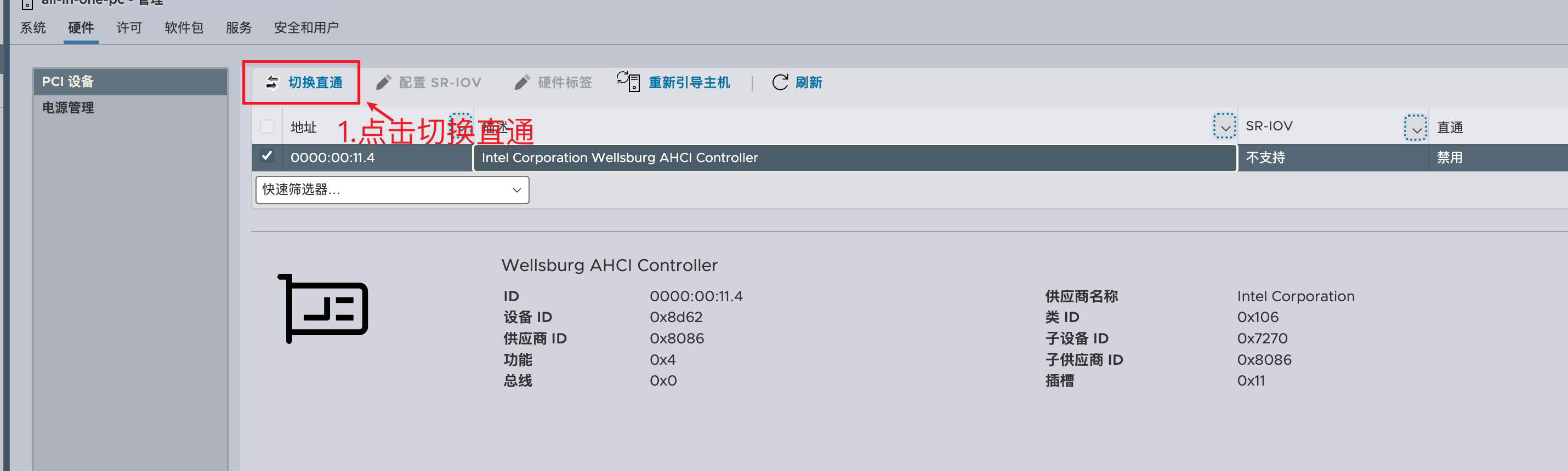

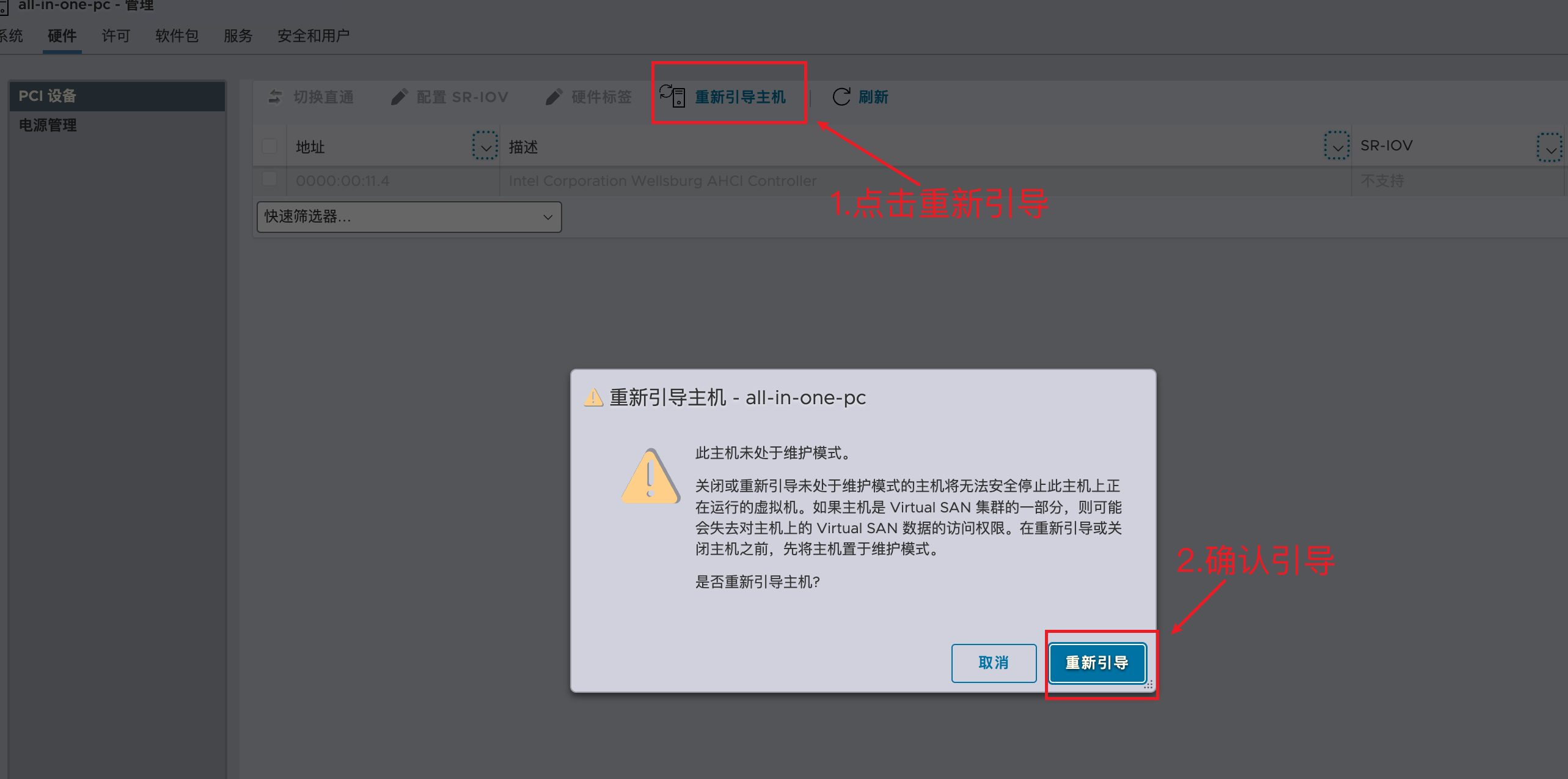

修改成功后，请点击【重新引导主机】，这时主机会进行重启重启完毕后，可看到之前的灰色按钮变为了蓝色可点击状态，点击【切换直通】切换直通后，可看到颜色变黄，还需【重新引导主机】，点击【重新引导主机】

验证直通¶

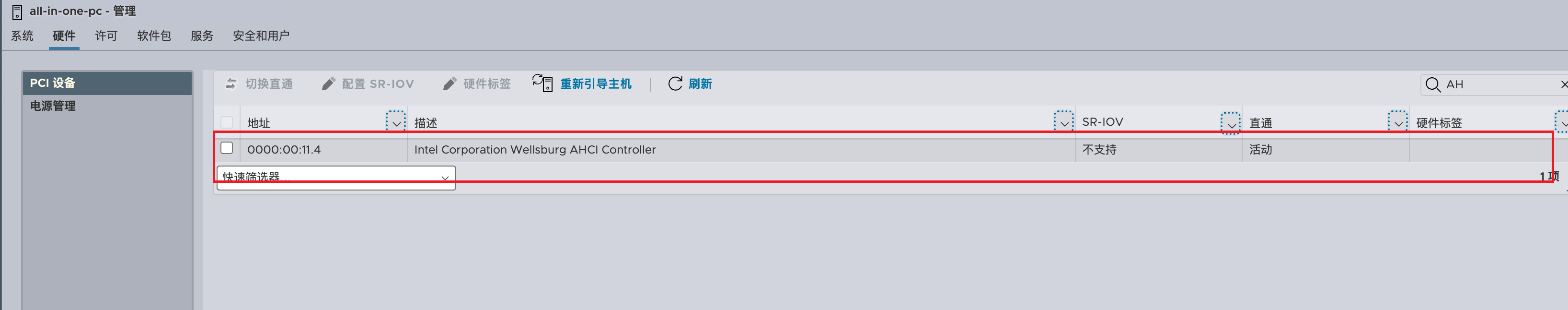

不出意外重启后，能看到直通变为了【活动】，证明直通成功

GPU 直通（显卡）¶

GPU 直通可让虚拟机获得接近原生的显卡性能，适用于游戏、AI 计算、视频编码等场景。

禁用 ESXi 显卡占用¶

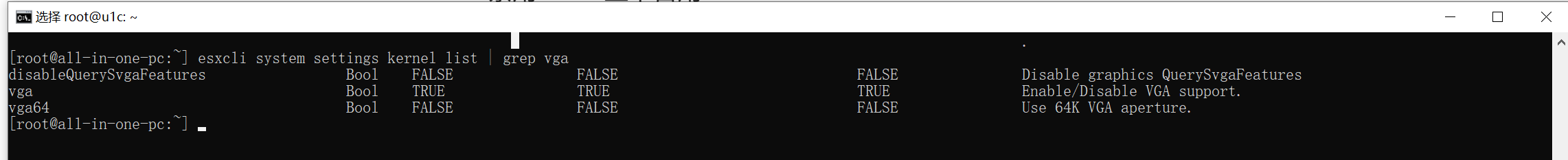

单显卡 AIO 服务器通常无法直接直通显卡，因为被 ESXi 系统占用。可通过 SSH 禁用 ESXi 显卡占用：

Bash

# 禁用显卡占用
esxcli system settings kernel set -s vga -v FALSE
# 重新启用
esxcli system settings kernel set -s vga -v TRUE

注意

禁用后将无法通过显示器查看 ESXi 控制台，只能通过 SSH 管理，无法使用 F2 进行系统设置。

查找显卡设备¶

在 PCI 设备列表中搜索对应显卡：

NVIDIA 显卡：搜索 NVIDIA 或 GeForce
AMD 显卡：搜索 AMD 或 Radeon
Intel 核显：搜索 Intel 和 Display

启用显卡直通¶

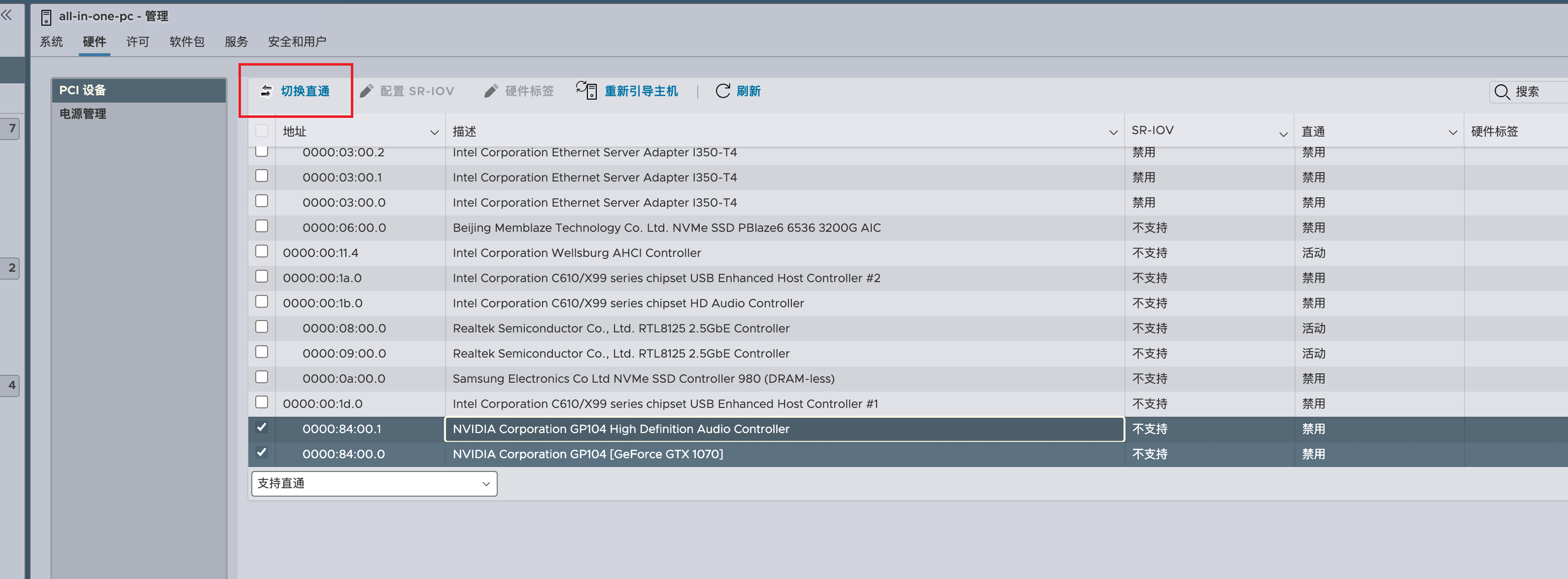

找到目标显卡设备，点击【切换直通】
状态变为【活动】后，重新引导主机
重启完成后即可在虚拟机中添加该 PCI 设备

一张显卡通常包含两个设备：视频输出和音频控制器，建议同时启用直通并分配给同一虚拟机。

注意事项

直通显卡后，ESXi 主机无法使用该显卡输出
建议保留一个显示设备用于 ESXi 管理（如核显）
某些显卡可能需要额外驱动支持

直通 USB 控制器¶

主板中的 USB 控制器一般为 EHCI 或 xHCI，直通后该控制器的所有 USB 接口都归虚拟机使用。

提示

主板通常有一个 xHCI 控制器。ESXi 默认禁用 USB 控制器直通（显示为灰色）。

EHCI：Enhanced Host Controller Interface，Intel 主导的 USB2.0 控制器接口标准。

xHCI：eXtensible Host Controller Interface，目前主流的 USB3.0 控制器标准，在速度、能效和虚拟化方面性能更佳，支持所有速度的 USB 设备。

开启 xHCI 直通¶

修改 passthru.map 文件：

Bash

vi /etc/vmware/passthru.map

在文件末尾添加：

Text Only

# Intel Corporation 8 Series/C220 Series Chipset Family USB xHCI
# 供应商ID PCLE_ID
8086  8d31  d3d0     default

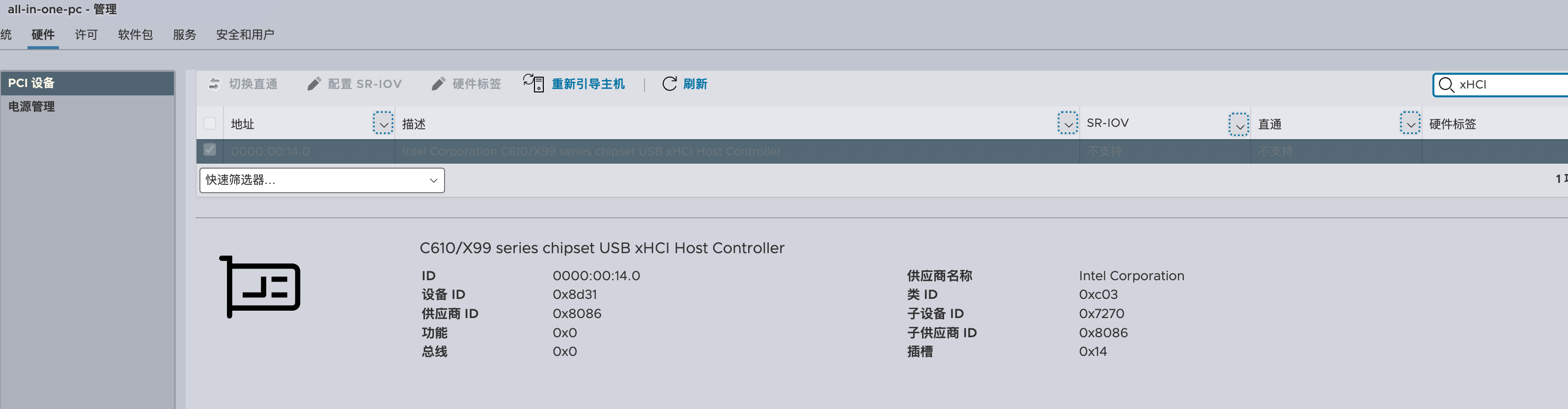

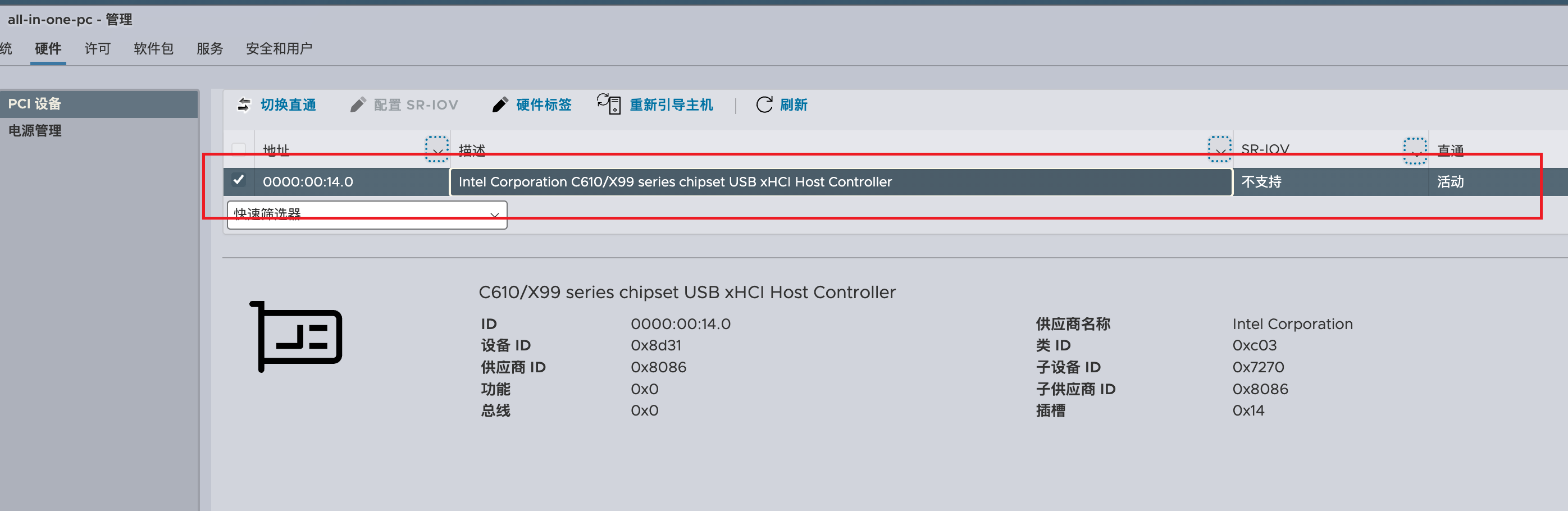

修改后按照硬件直通 - 切换直通操作，USB 控制器状态显示为"活跃"即表示直通成功，可将此控制器分配给虚拟机。

直通单独的 USB 设备（鼠标键盘）¶

与直通整个 USB 控制器不同，有时我们只需要直通特定的 USB 设备（如键盘鼠标）。ESXi 支持单独设备直通，但配置稍显复杂。

查询设备 PID 和 VID¶

开启 SSH 功能（参考基础设置 - 开启 SSH），连接后查询设备信息：

Bash

[root@localhost:~] lsusb
Bus 001 Device 001: ID 0e0f:8003 VMware, Inc. Root Hub
Bus 002 Device 001: ID 0e0f:8002 VMware, Inc. Root Hub
Bus 001 Device 002: ID 0c45:6510 Microdia
Bus 002 Device 002: ID 8087:8002 Intel Corp. 8 channel internal hub
Bus 001 Device 003: ID 24ae:1008 Shenzhen Rapoo Technology Co., Ltd.

如不确定哪个是目标设备，可拔掉鼠标键盘后重新执行 lsusb 对比：

Bash

Bus 001 Device 002: ID 0c45:6510 Microdia
Bus 001 Device 003: ID 24ae:1008 Shenzhen Rapoo Technology Co., Ltd.

添加到虚拟机¶

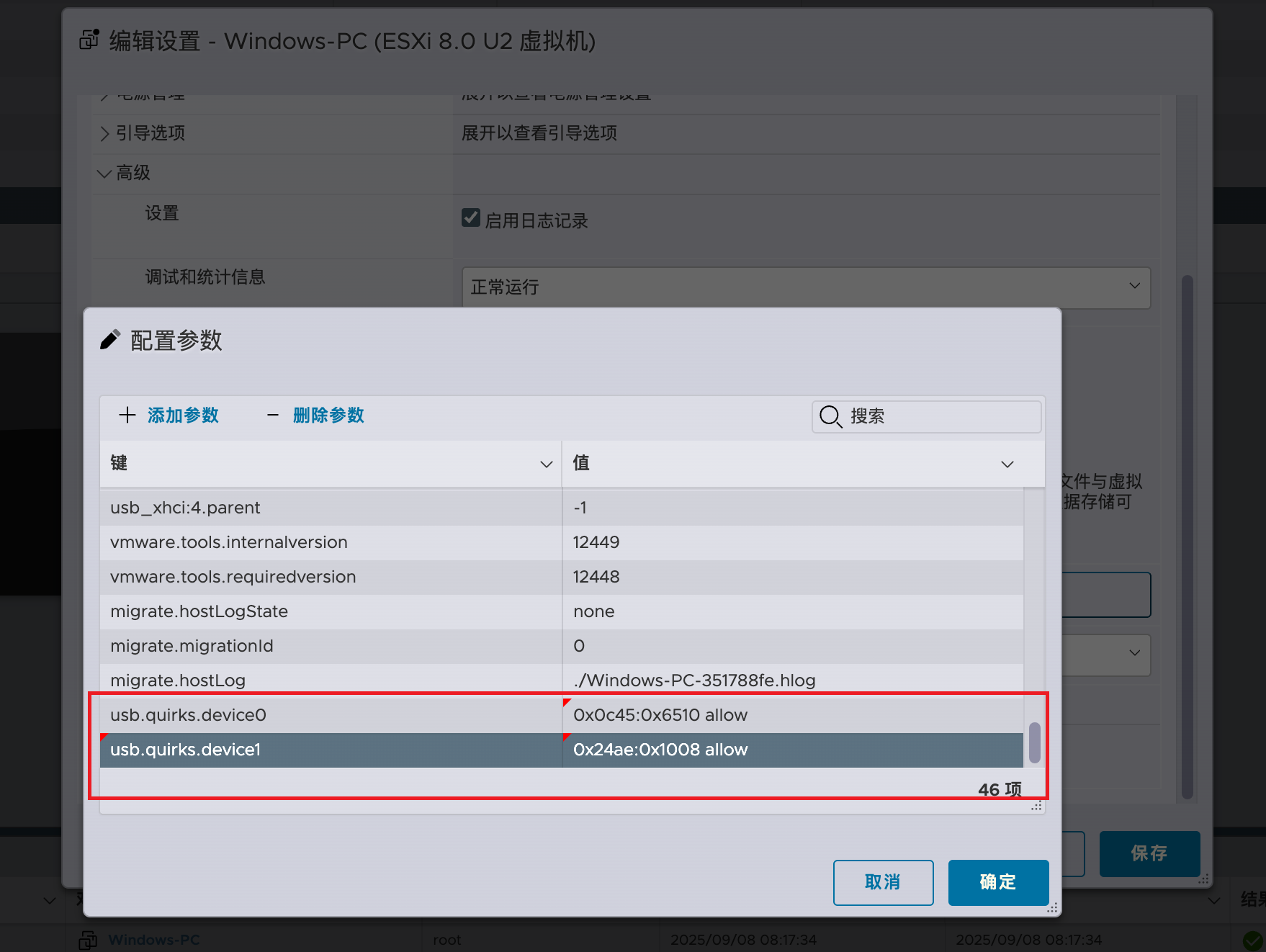

在目标虚拟机中添加设备 ID：【编辑虚拟机】→【虚拟机选项】→【高级】→【编辑配置】→【添加参数】：

Bash

# 键盘
usb.quirks.device0 0x0c45:0x6510 allow
# 鼠标
usb.quirks.device1 0x24ae:0x1008 allow

修改 ESXi Config 配置¶

编辑 ESXi 配置文件：

Bash

vi /etc/vmware/config

在文件末尾添加：

Text Only

usb.quirks.device0="0x0c45:0x6510 allow"
usb.quirks.device1="0x24ae:0x1008 allow"

修改 ESXi boot 配置¶

修改启动引导文件 /bootbank/boot.cfg，禁用 ESXi 对键盘鼠标的控制权，编辑 boot 文件:

Bash

vi /bootbank/boot.cfg

在 kernelopt 行末尾添加：

Bash

# 在 kernelopt= 行末尾添加：
CONFIG./USB/quirks=0x24ae:0x4025::0xffff:UQ_KBD_IGNORE:0x0101:0x0007::0xffff:UQ_KBD_IGNORE
