系统安装

镜像准备

下载 OpenWrt 镜像

LEDE 已经和 OpenWrt 合并了，所以现在的 OpenWrt 就是以前的 LEDE，OpenWrt 官方下载地址为：OpenWrt，推荐版本（截止2025年07月30日）：24.10.2。

镜像格式转换

  1. 解压镜像：将下载的 .img.gz 文件解压为 .img 格式；
  2. 格式转换：使用前面章节中的 StarWind V2V Converter 将 IMG 转换为 VMDK 格式；
  3. 获得文件：转换完成后会得到 xxx.vmdk 和 xxx-flat.vmdk 两个文件，上传至 ESXi 镜像文件夹中；

ESXi 部署步骤

步骤 1：创建存储目录

通过 ESXi 管理界面创建专用目录：

导航路径：【存储】→【数据存储】→【数据存储浏览器】

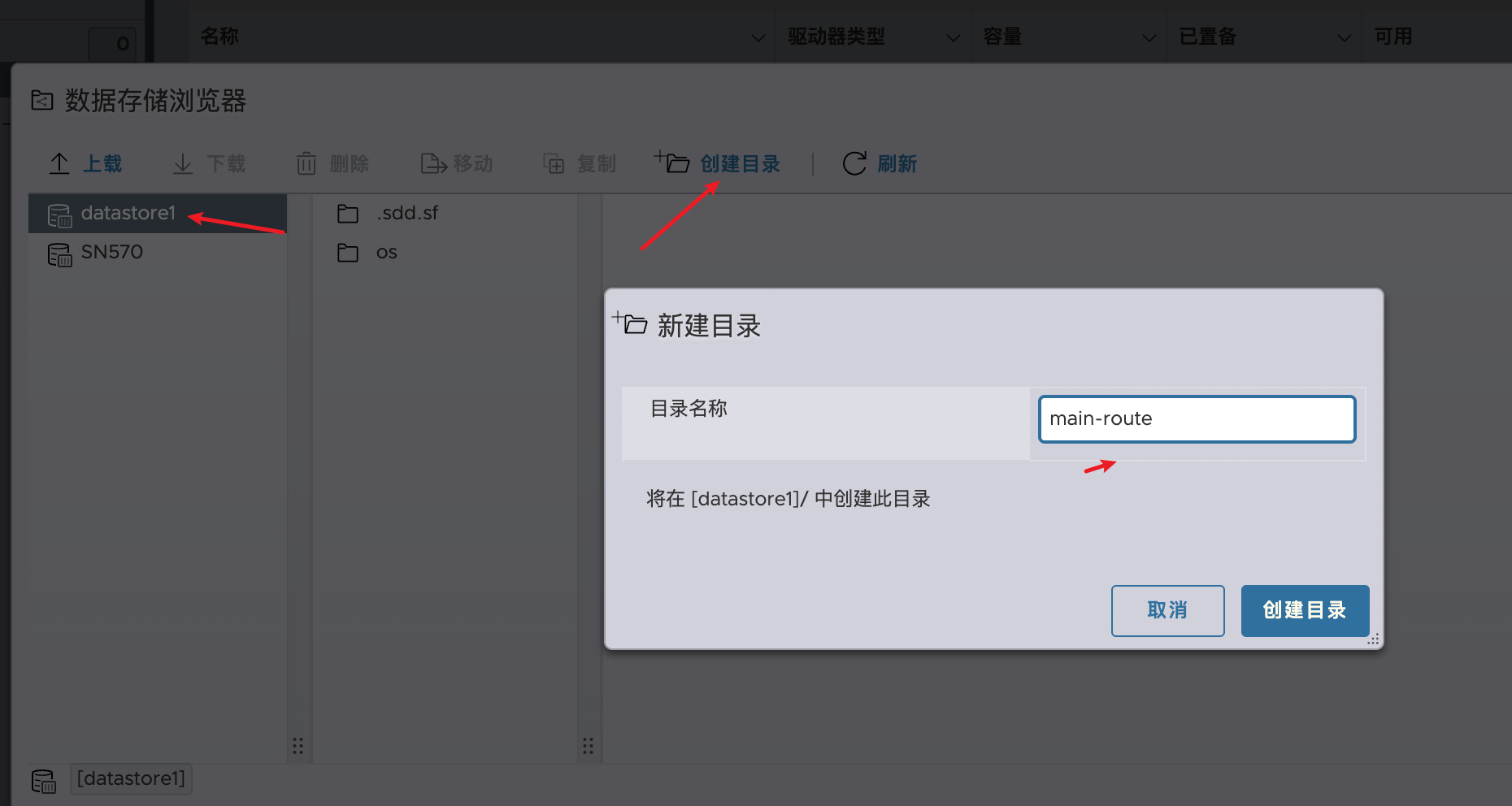

创建目录

  1. 创建软路由专用目录，陈大剩这里教程为主路由，所以名字设置为main-route。

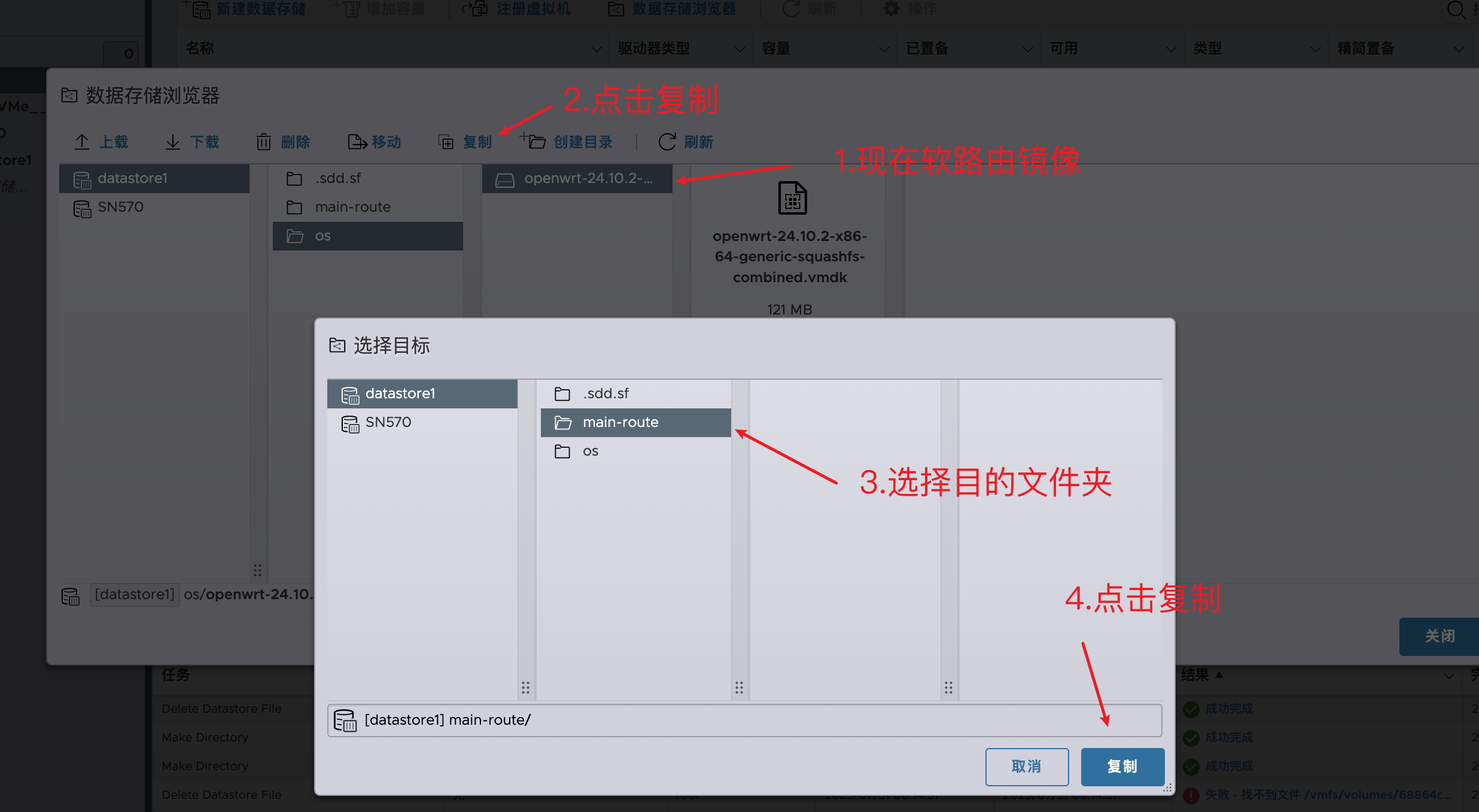

  2. 从镜像存储目录 os 中复制转换后的 VMDK 文件到 main-route 目录

复制到文件夹

警告

当不创建专用文件夹时，VMDK 镜像文件会被 ESXi 视为该 虚拟机的专属文件，与虚拟机形成强绑定关系，后续其他虚拟机无法使用此镜像，且删除虚拟机时，ESXi 会清理所有关联的文件。

步骤 2：创建虚拟机

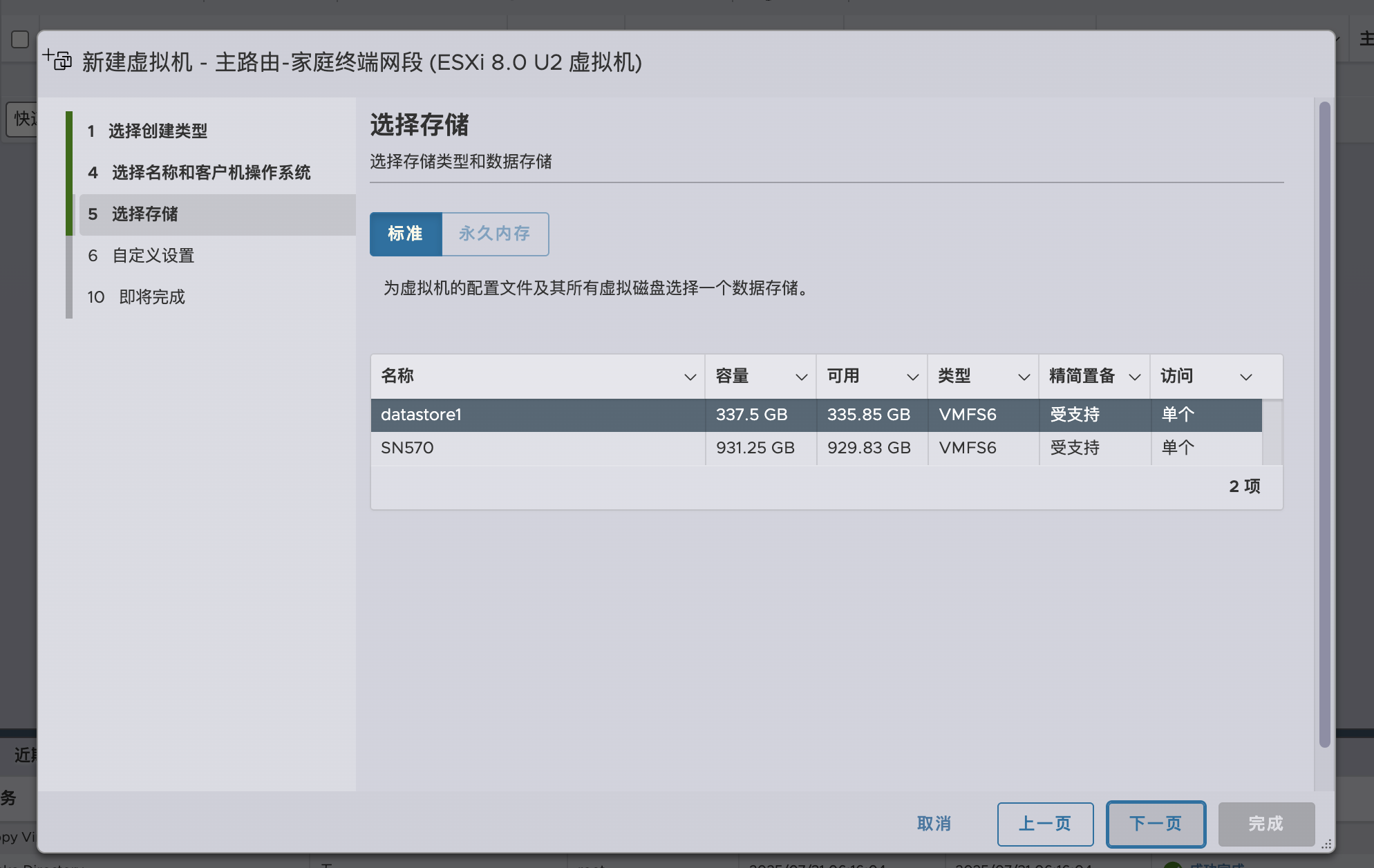

导航路径：【虚拟机】→【创建/注册虚拟机】，首先是简单的三个步骤。

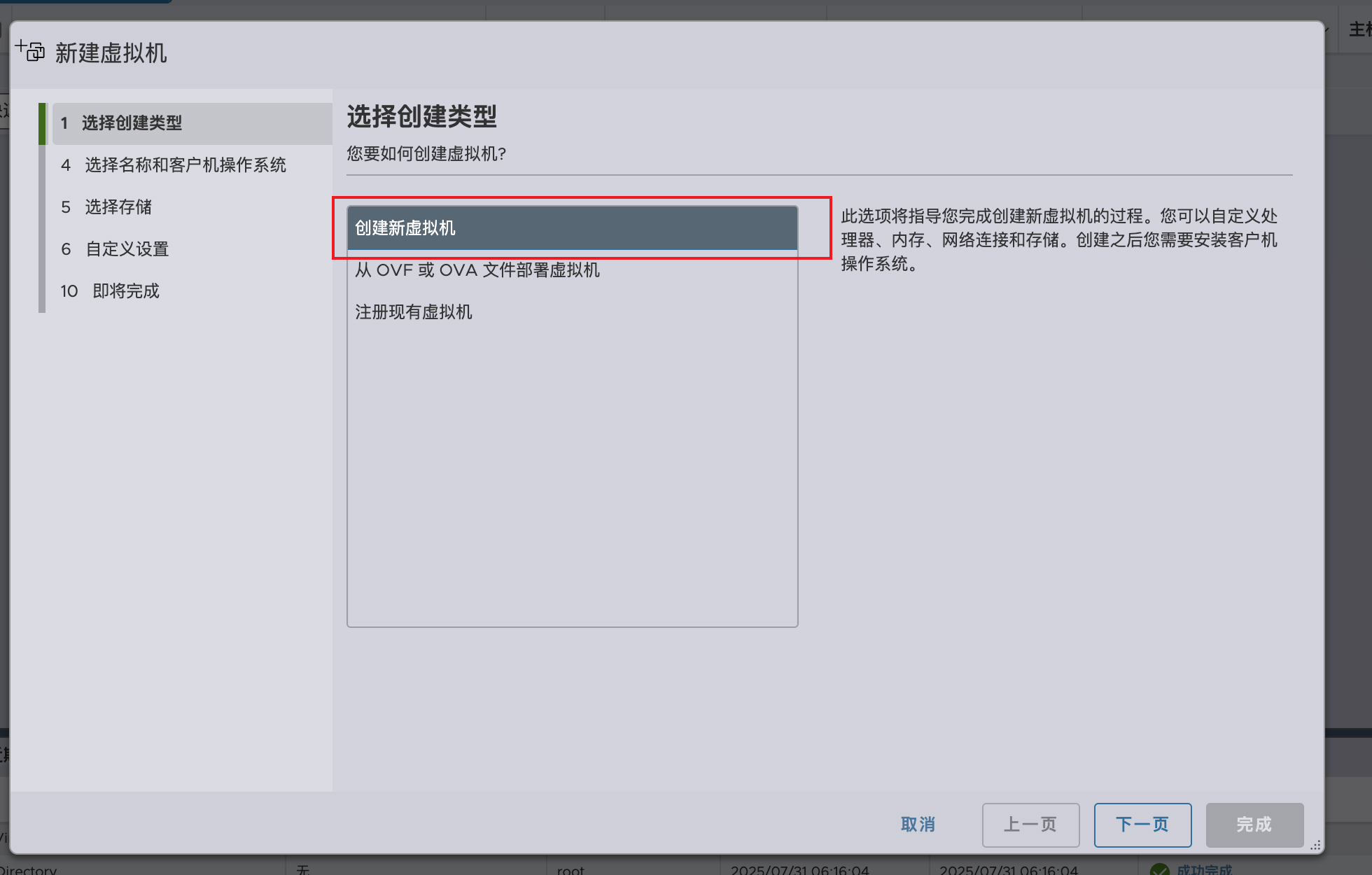

选择创建类型

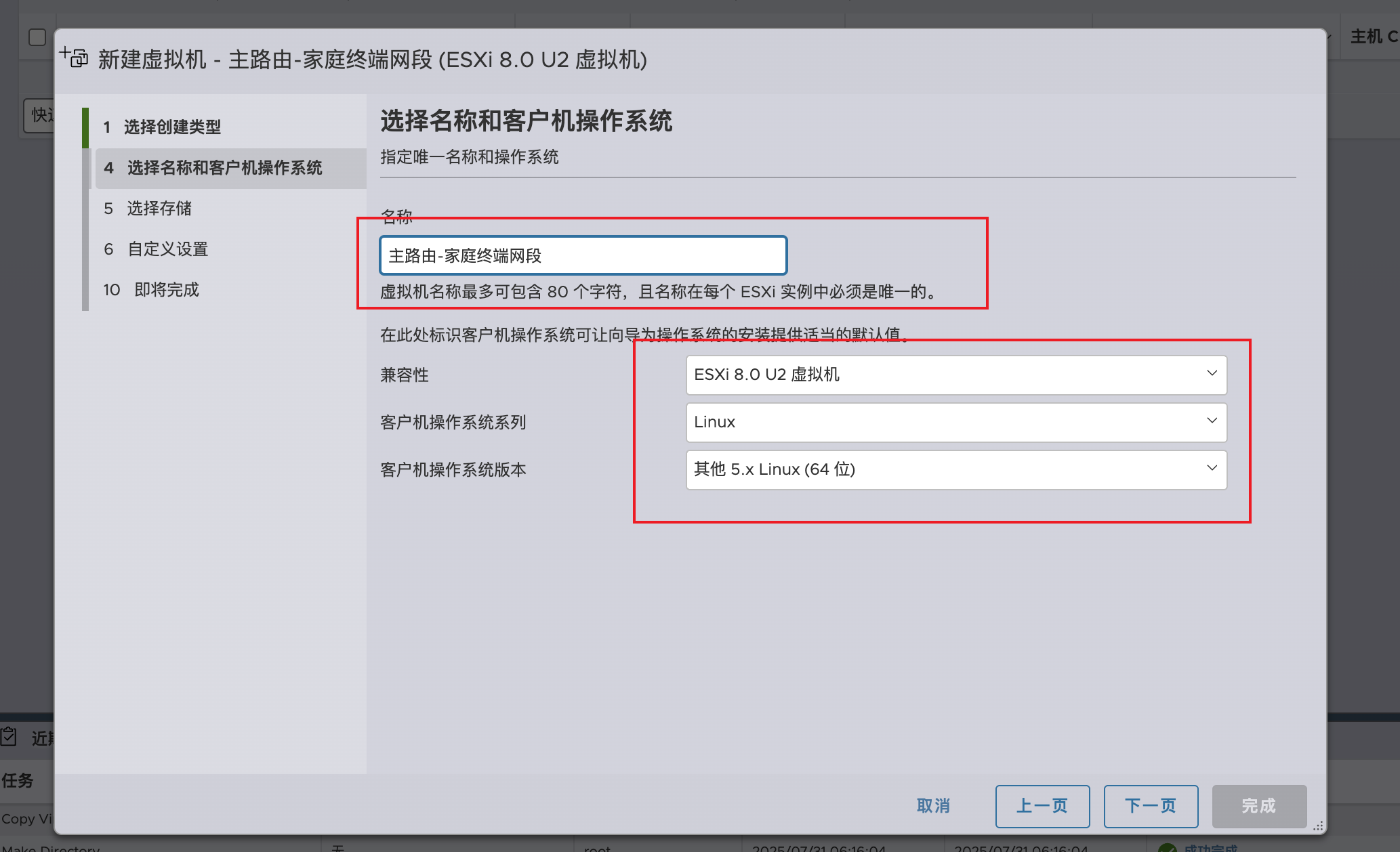

选择名称和操作系统

选择名称和操作系统

三个步骤完成后接下来是自定设置，由于陈大剩配置的是主路由，所以硬件分配会稍微高一点，大家可以根据自己的需求分配，自定义步骤比较多，如无需配置直通，后面两个步骤可跳过。

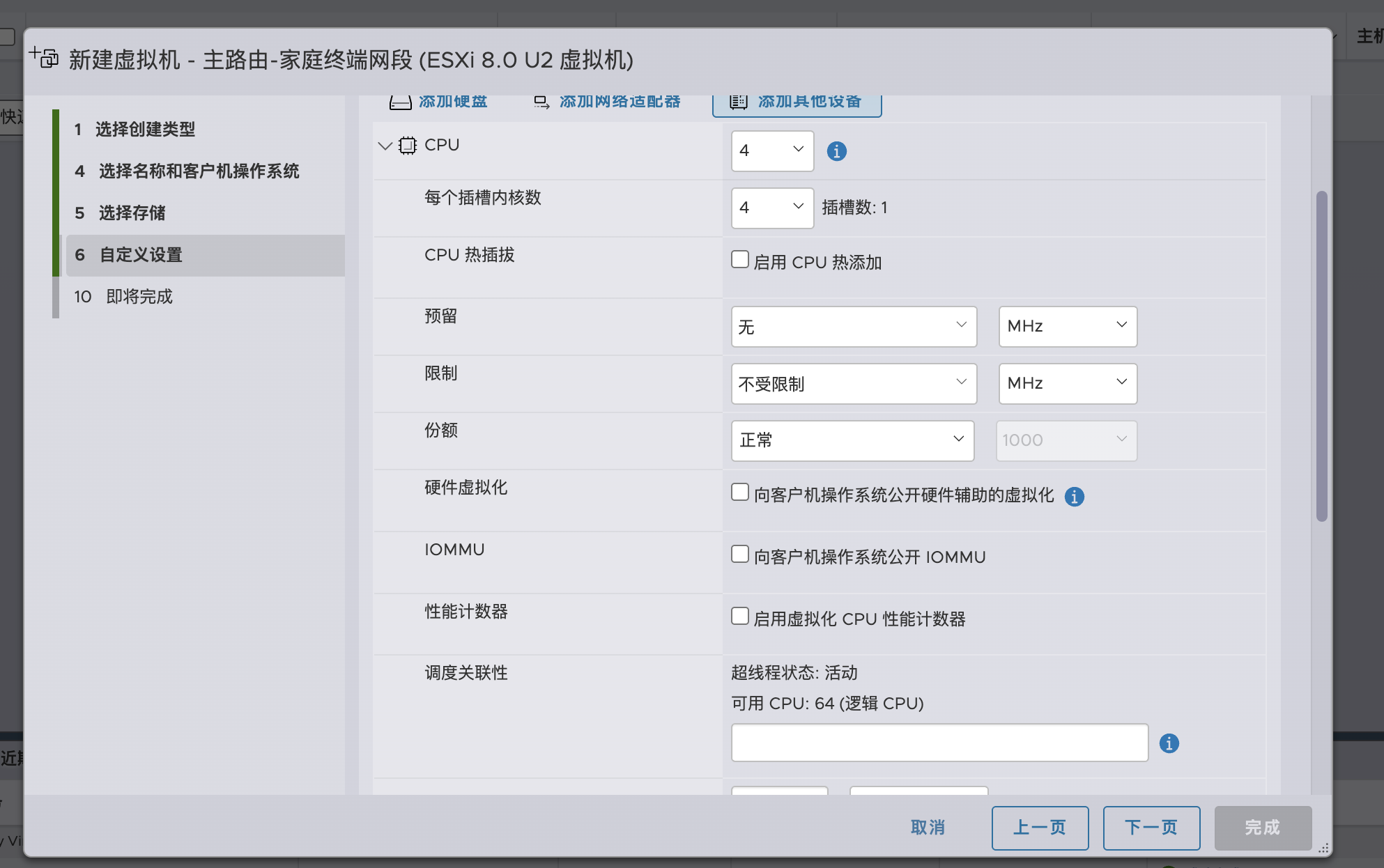

CPU

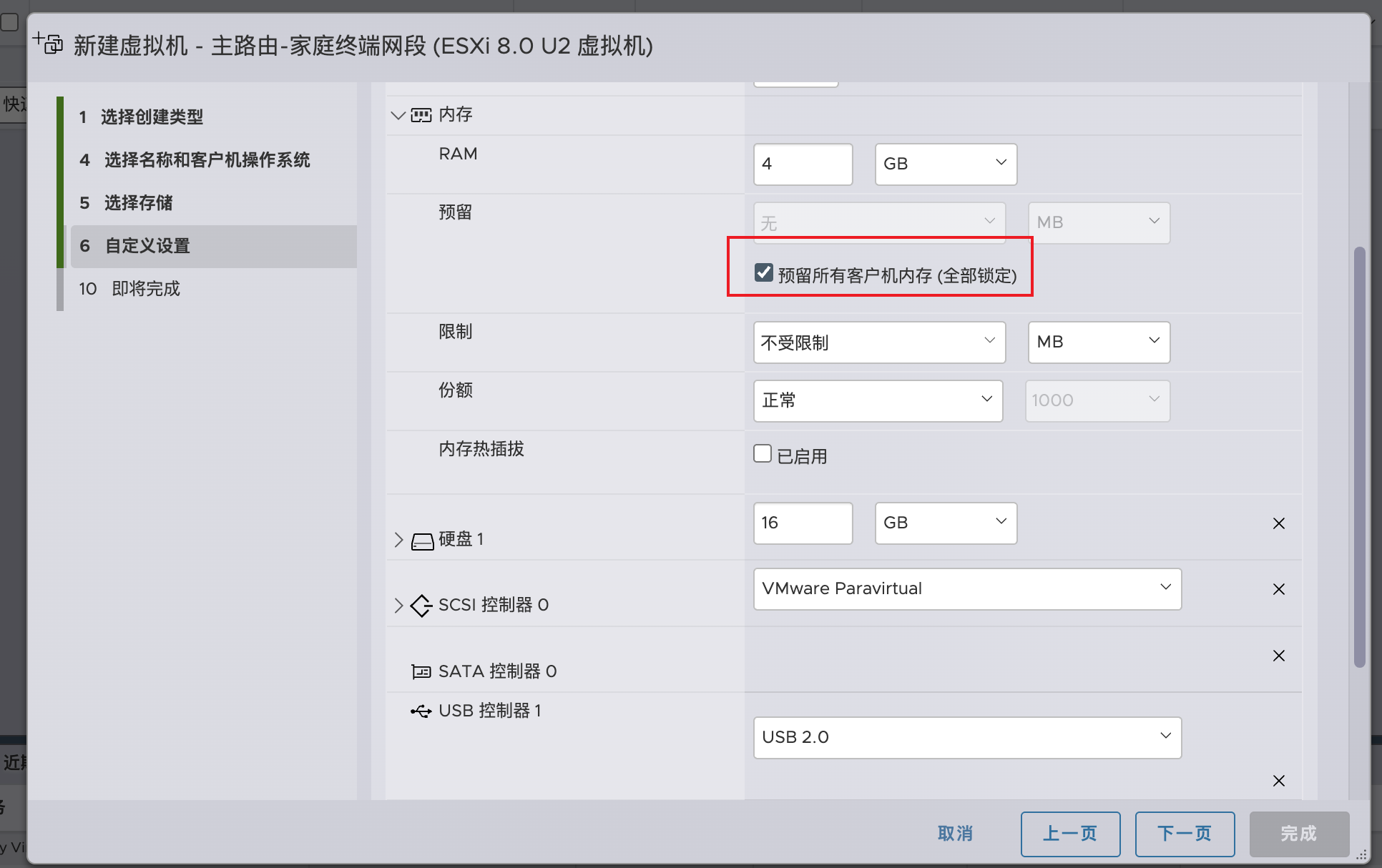

如果需要直通 PCI 设备，必须勾选 预留客户机内存(全部锁定)。 内存

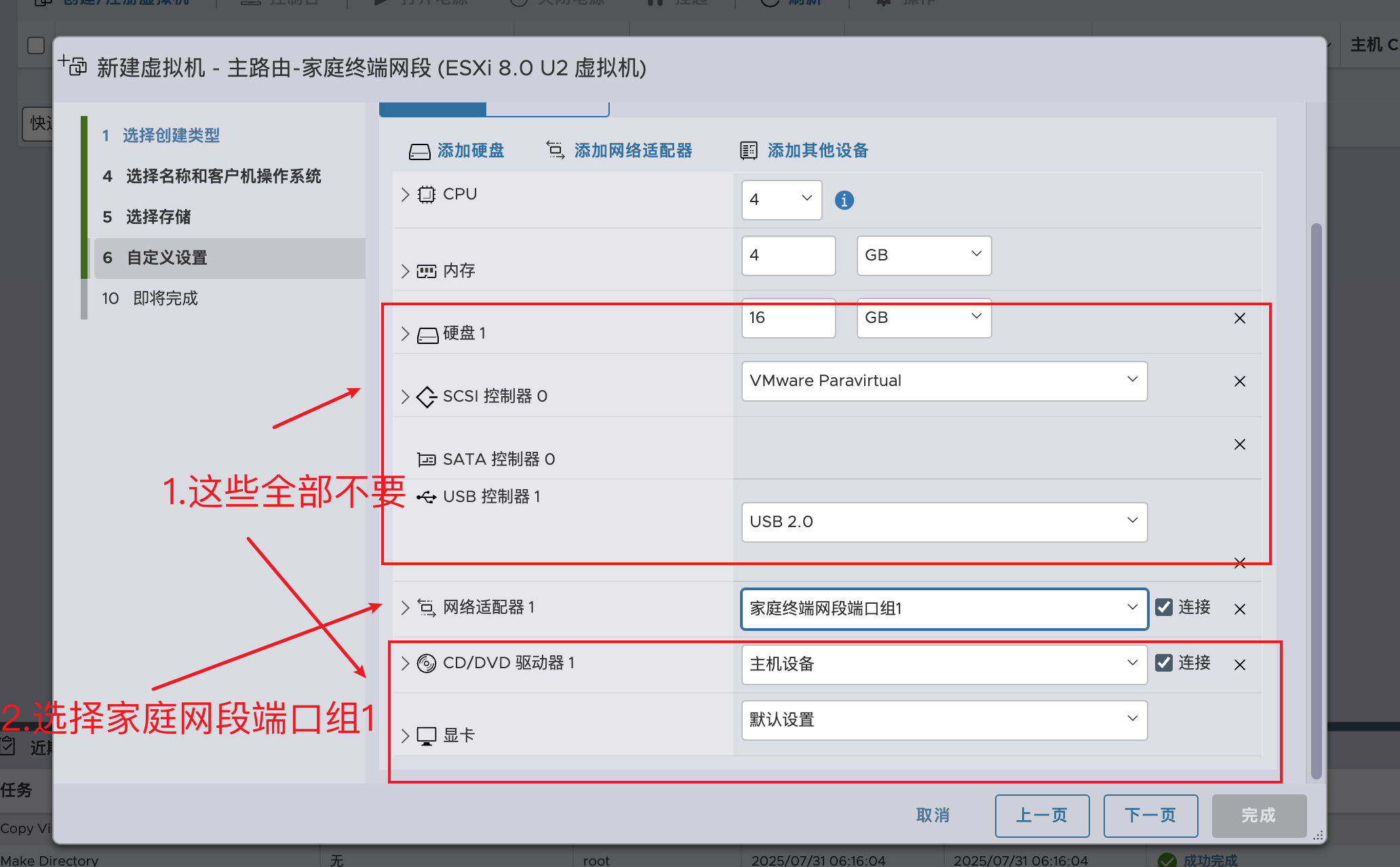

删除默认的硬盘、CD/DVD 驱动器等不需要的设备，保留必要的网络适配器（非必须）。 删除不必要的配置

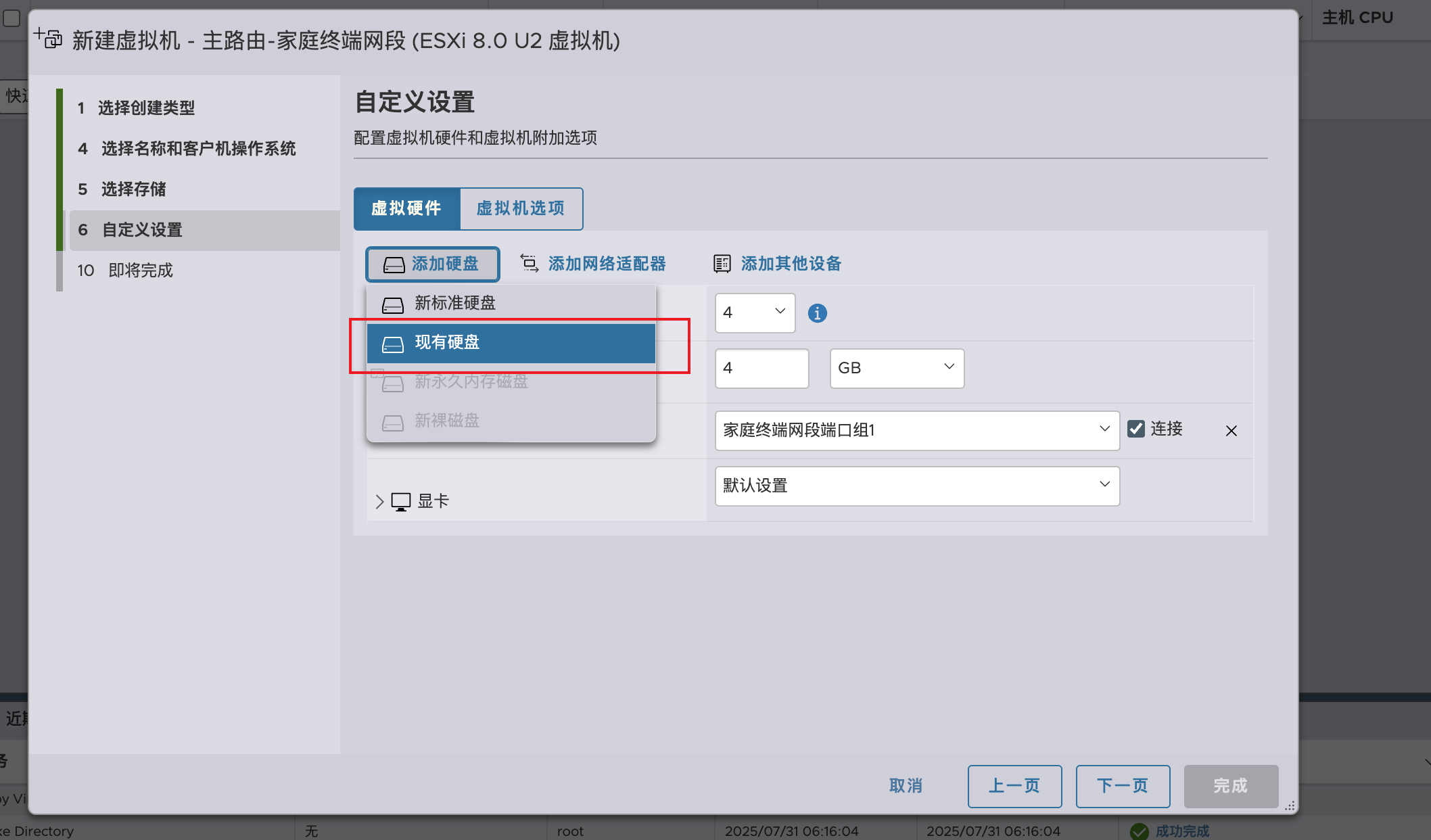

添加硬盘为镜像做准备，选择添加现有硬盘。 添加硬盘

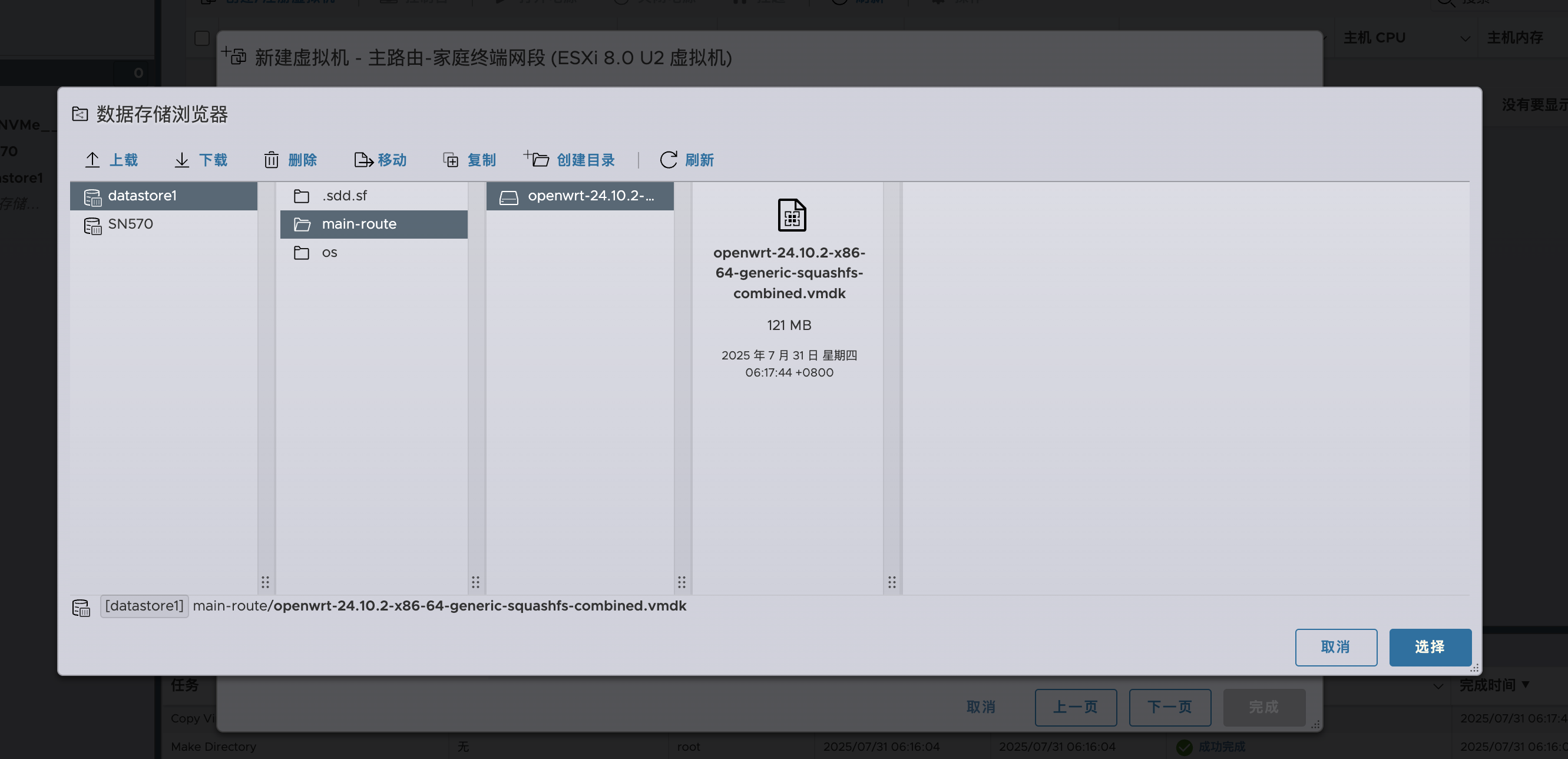

添加镜像

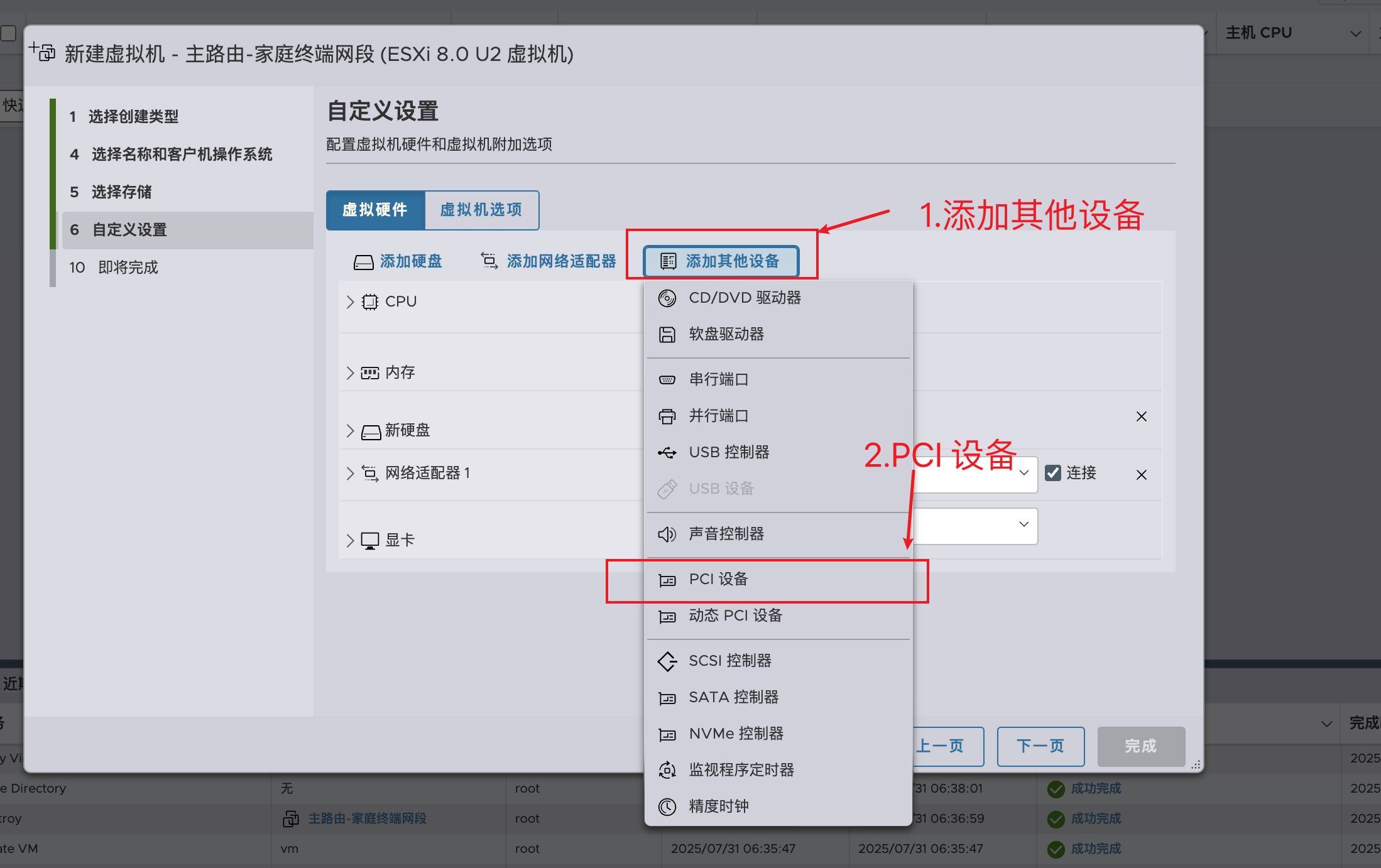

如需要直通网卡或其他设备，请选择【添加其他设备】-【PCI】设备，如非直通请忽略本步骤。 直通网卡

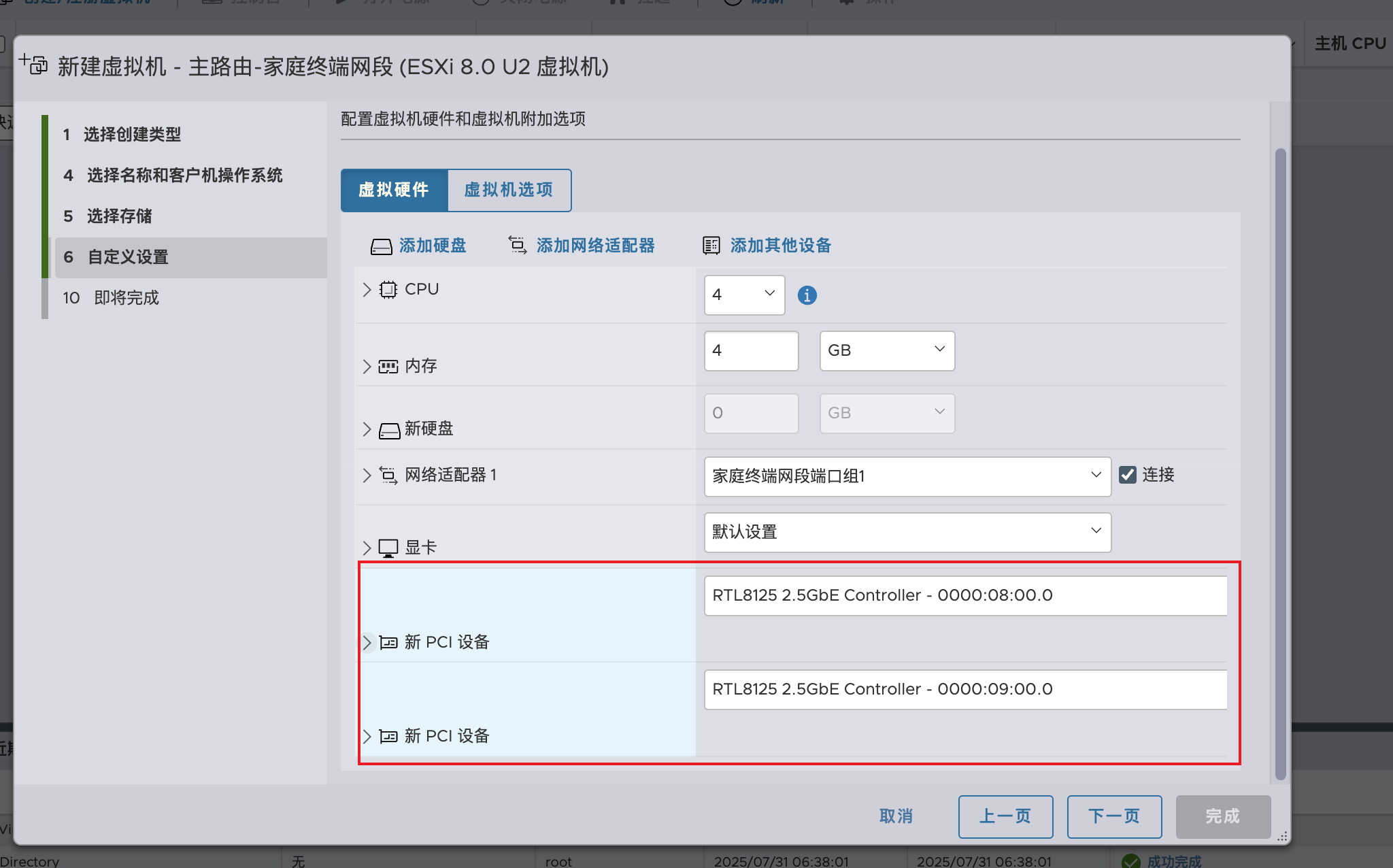

选择直通网卡

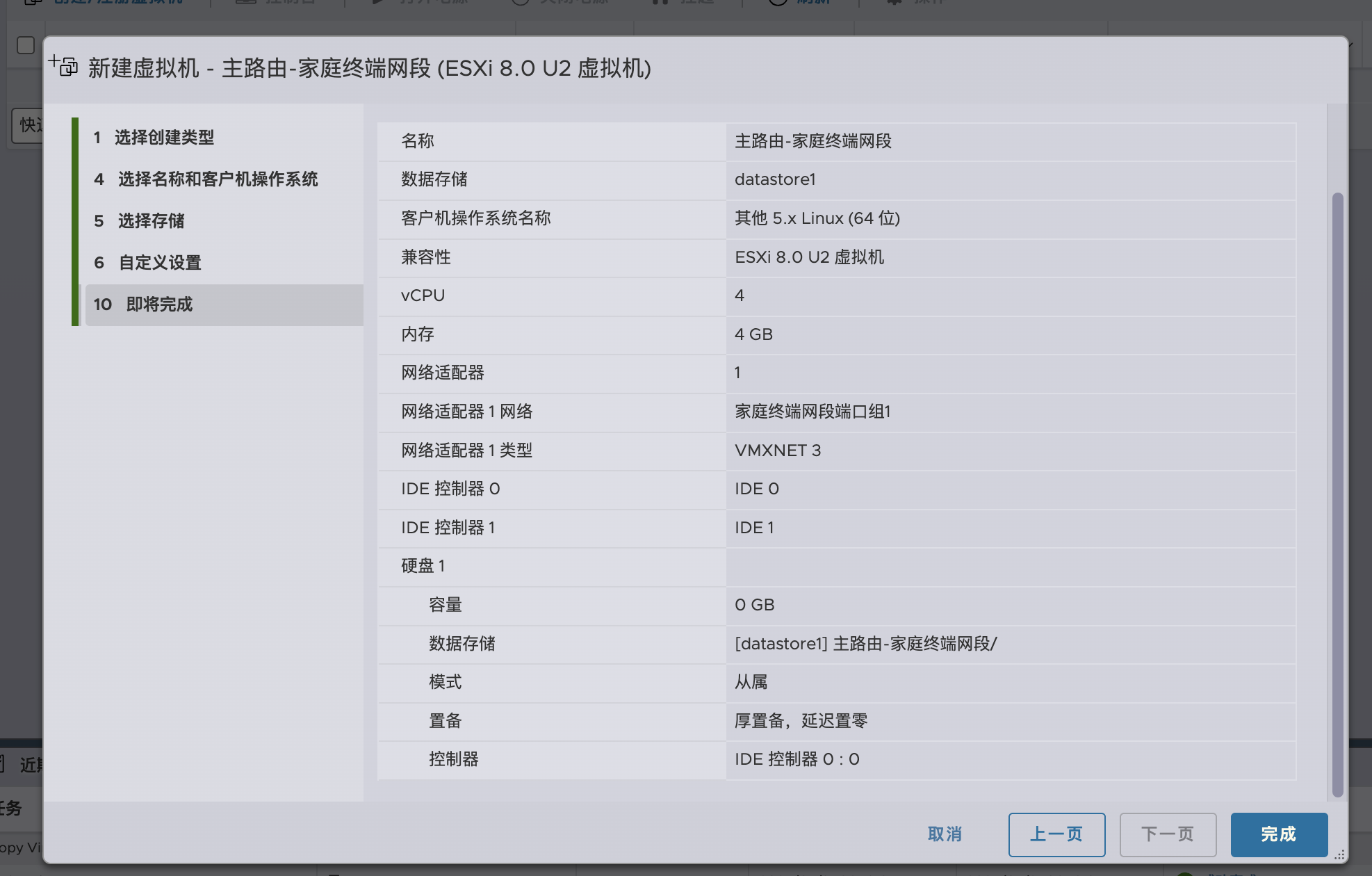

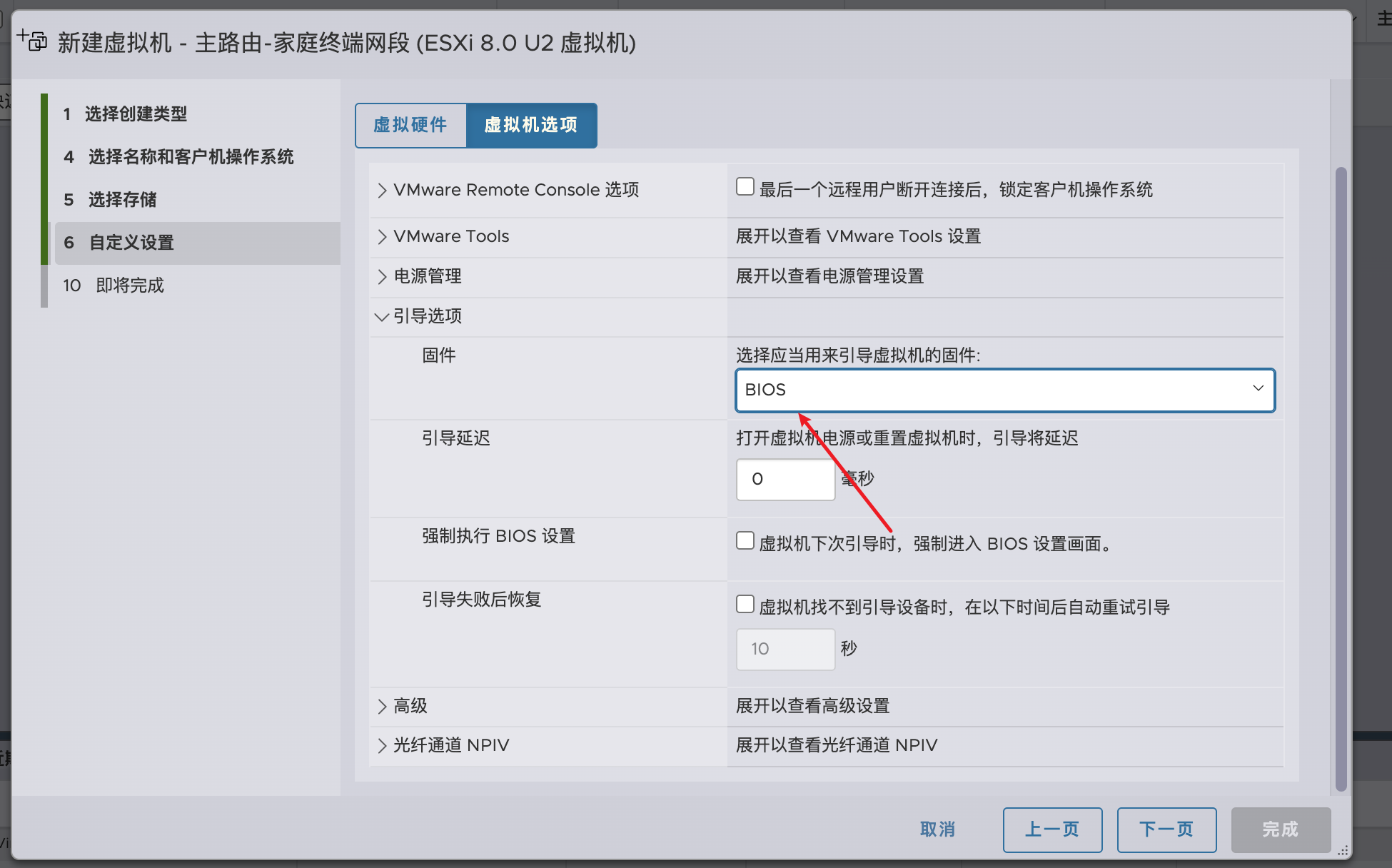

自定义设置完了，还需要需要将【虚拟机选项设】固件选择为【BIOS】。 固件选择 最后，所有配置完成后，检查一遍，点完成。 启用 UEFI 安全引导

配置网络

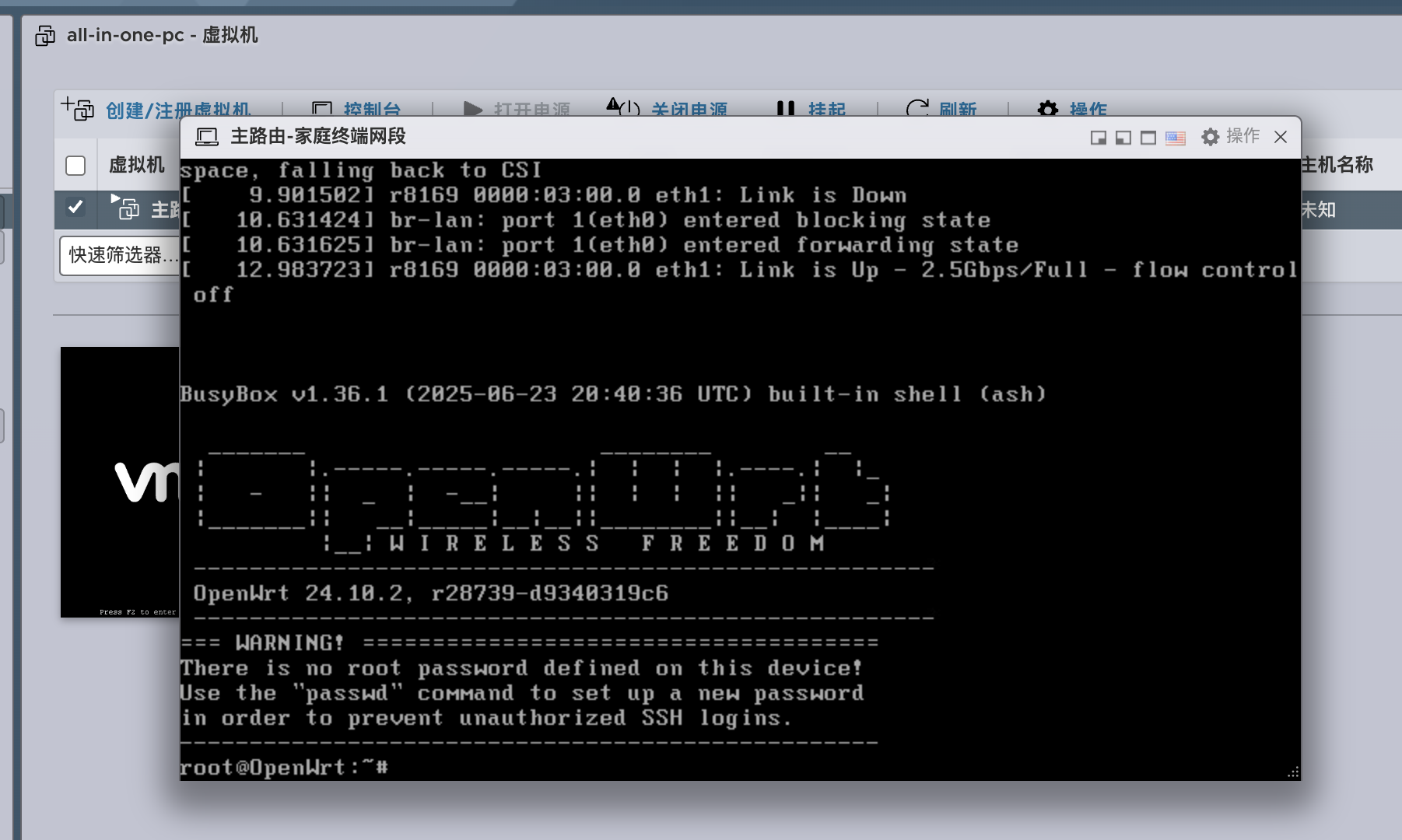

点击【打开电源】启动 OpenWrt，系统启动完成后不会自动进入 Shell，需要手动按回车键，进入 Shell 控制台开始配置。 进入 Shell 查看当前网络状态：

Bash
# 查看网络接口
ip addr show

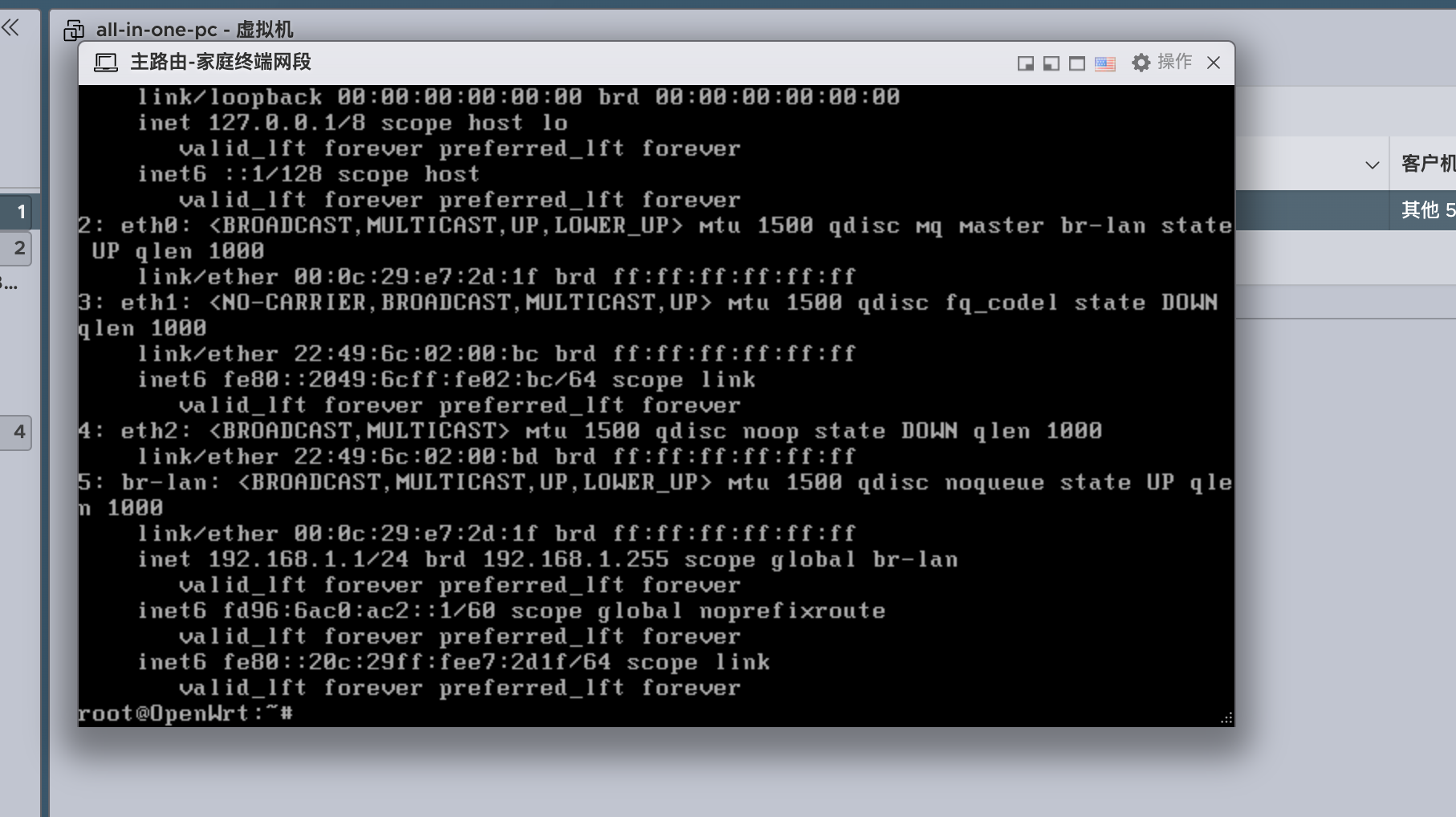

查看网络接口 如果像陈大剩上图的网络配置一样，当前 br-lan 桥接接口中仅包含 eth0 网口，直通的网卡未加入 br-lan 桥接接口，建议先将所有接口添加到桥接中，便于后续网线插任何网卡都能管理 OpenWrt。
Bash
# 查看当前网络配置
cat /etc/config/network
查看网络 这里问可以看到 br-lan 中只有 eth0。

网口配置桥接

如果我们将所有网口配置桥接 br-lan 上，那我们随便插哪个网口都能访问 OpenWrt 管理后台了,编辑 /etc/config/network 文件。

Bash
# 编辑当前网络配置
vim /etc/config/network

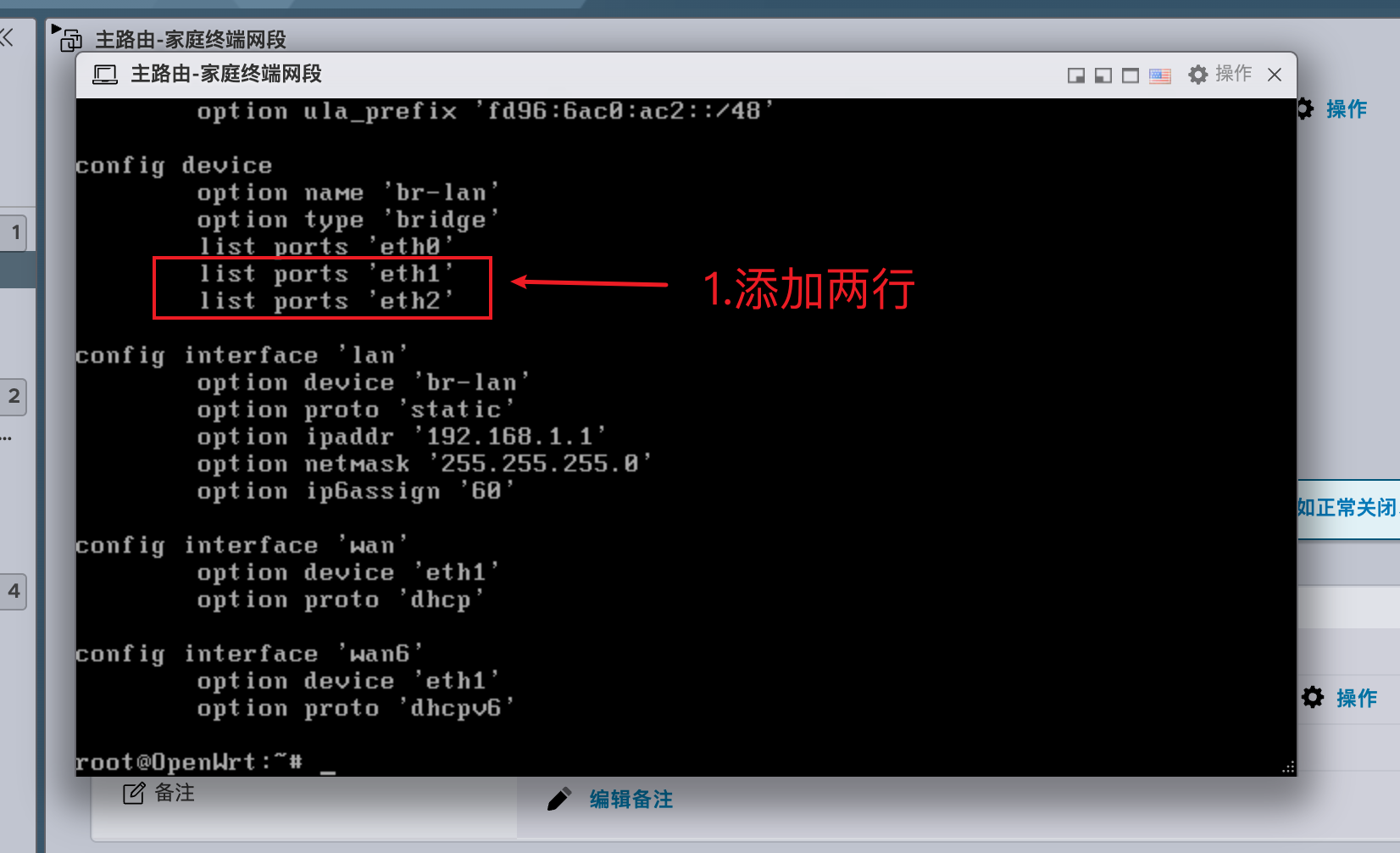

在 config device 下面添加两行，将两个直通端口加上
Bash
config device
    option name 'br-lan'
    option type 'bridge'
    list ports 'eth0'
    list ports 'eth1'    # 添加第一个直通网口
    list ports 'eth2'    # 添加第二个直通网口
网口配置桥接 不熟悉 vim 编辑器的网友可以查询 vim 如何保存和插入，保存结束后重启网络服务：
Bash
/etc/init.d/network restart

提示

文本编辑器并不一定要用 vim，按照自己的使用习惯即可。

可以看到 默认配置信息：

  • LAN IP：192.168.1.1
  • 用户名：root
  • 密码：无（首次登录需设置）
提示

如果默认的 192.168.1.1 与其他网段冲突，可以进行修改，替换掉 192.168.1.1：

Bash
# 编辑网络配置文件
vim /etc/config/network
# 替换掉 `192.168.1.1`
# 重启网络服务
/etc/init.d/network restart

Web 管理界面访问

因为直通的两个网口都没有插网线，所以现在默认是空，我们需要按如下的步骤访问。

访问步骤：将连接 ESXi 管理网口的网线插到直通的网卡，将控制电脑的网络设置改为自动获取（DHCP），通过浏览器访问 OpenWrt 管理界面。

访问信息：

  • 访问地址：http://192.168.1.1
  • 默认用户名：root
  • 密码：首次登录时设置

OpenWrt

警告

插完网线后，控制电脑需要将原来的 ESXi 管理网口的静态 IP ，必须改为自动获取【DHCP】，才能访问 OpenWrt 管理界面。访问 ESXi 管理网口时必须再改回原来的静态 IP。

基础设置

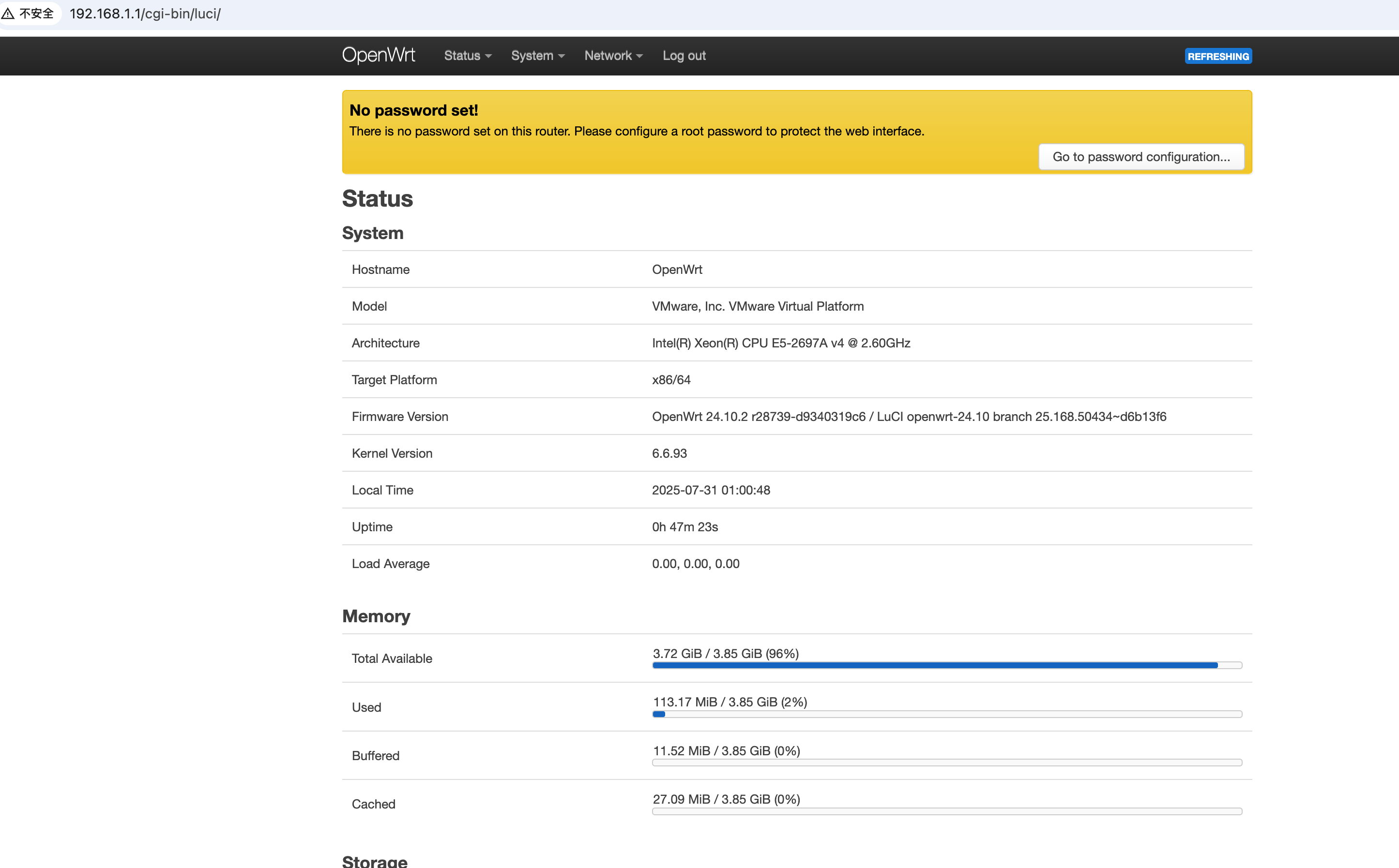

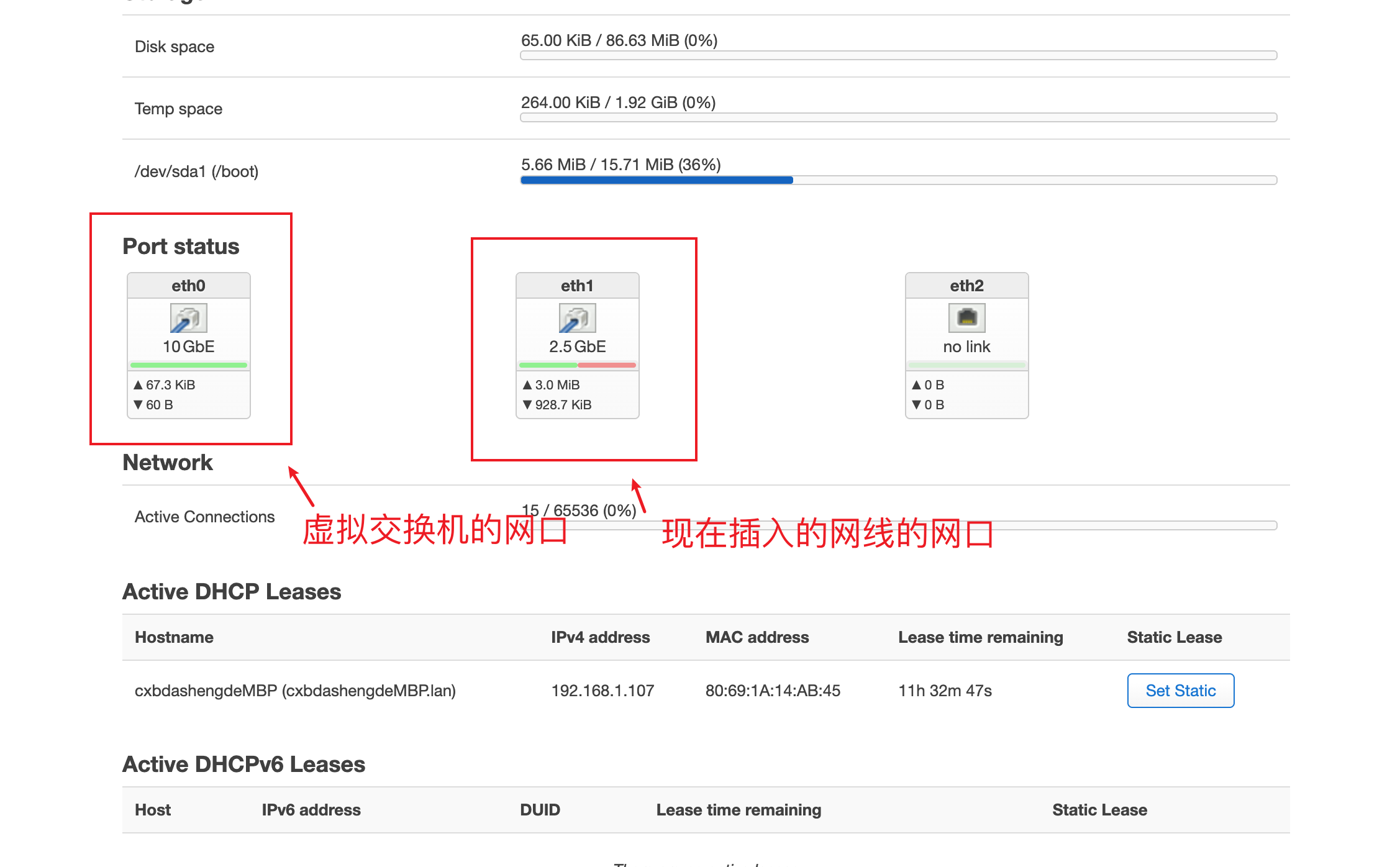

进入 Web 管理界面后，可以看到直通的网口和虚拟交换机网口（10GbE），我们还要做一些基础设置。 基础设置

设置密码

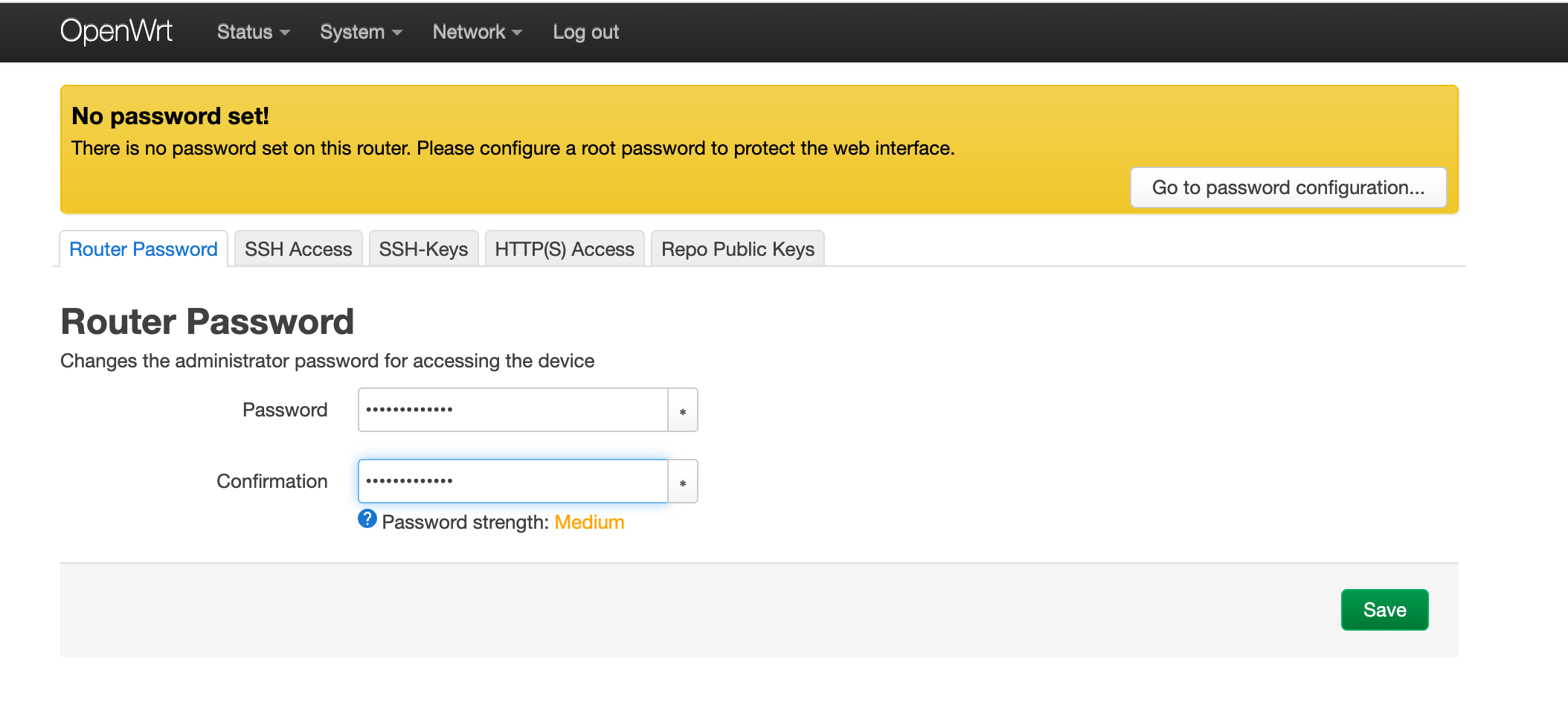

进入管理页面后第一件事情，是设置密码，导航【System】-【Administration】输入两次密码后点击【Save】 设置密码

确定 WAN 和 LAN 口

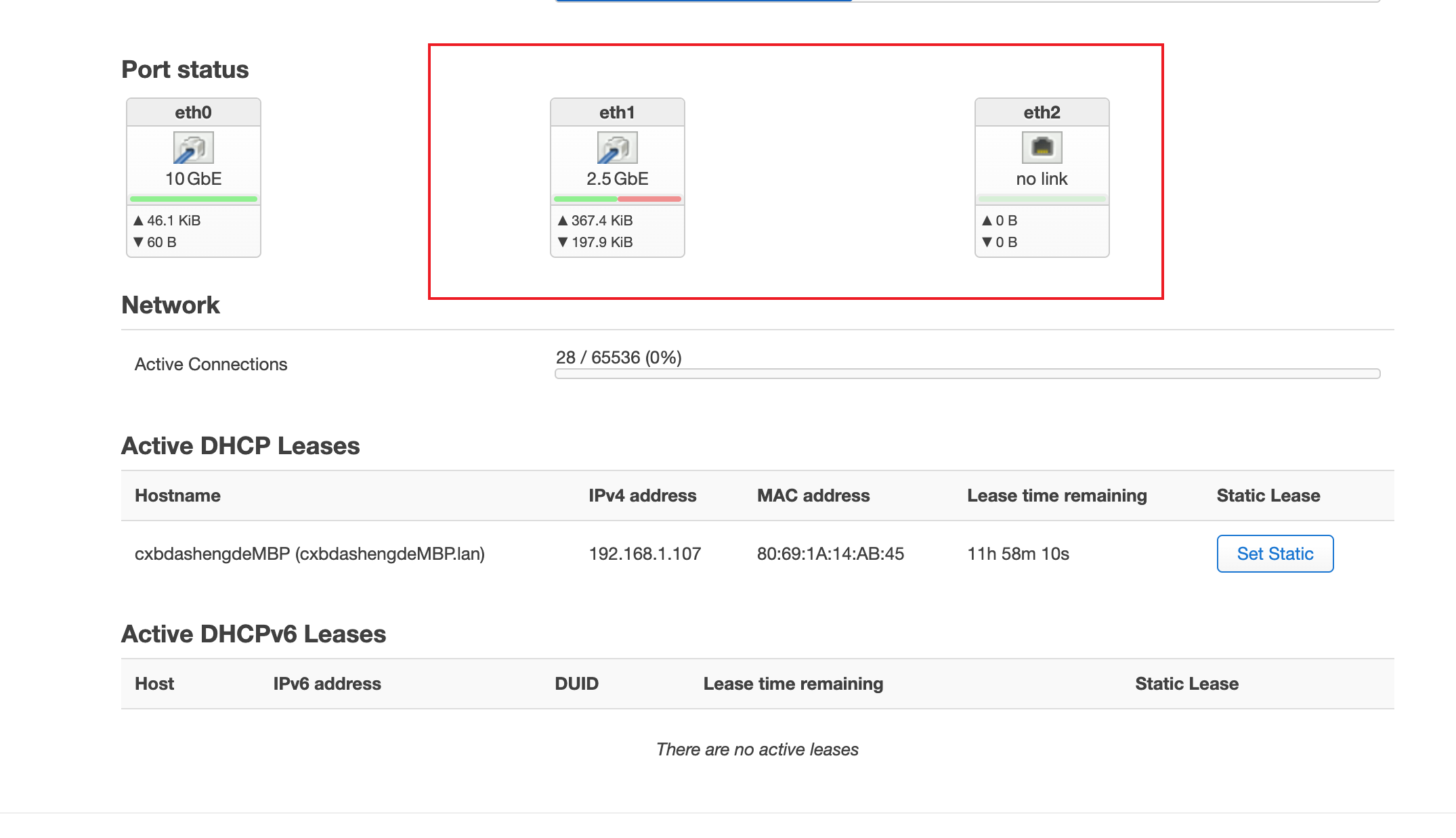

因配置 网口配置桥接 将全部接口配置为 LAN 口，还需确认具体的 WAN，可以通过网卡的活跃度判断，插的那个网口。陈大剩这里 eth1 是现在插网线的网口（2.5G 网口），eth2 是直通的第二个 2.5G 网口，eth0 是虚拟交换机网口。 基础设置 根据网络规划，eth2 配置为 WAN 口（连接上游网络），将 eth0 和 eth1 配置为 LAN 口。其中，eth0 和 eth1 通过桥接方式连接到 br-lan 接口，共同充当 LAN 接口。

接下来需要分别配置 WAN 和 LAN 接口：

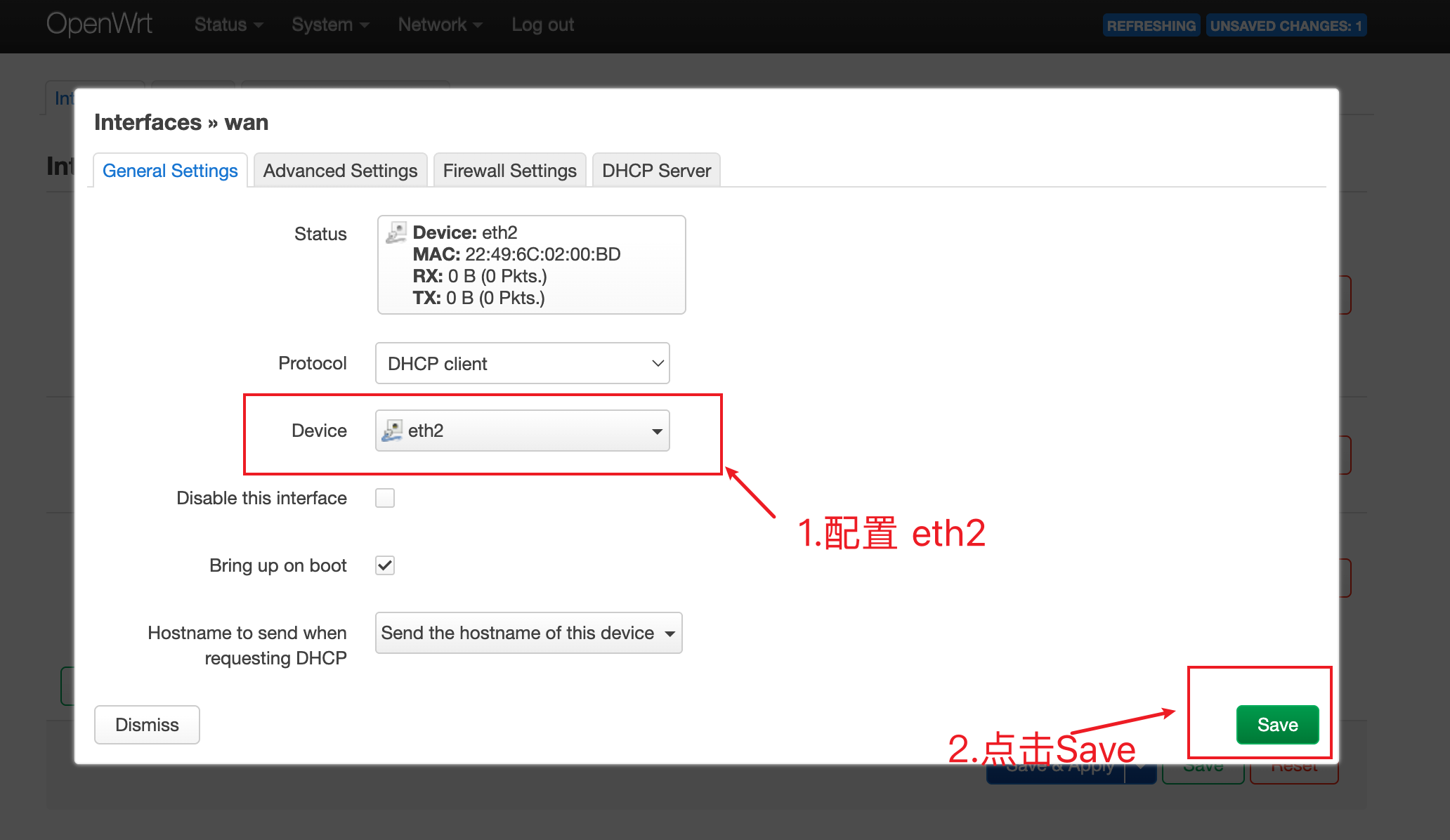

导航【Network】-【Interfaces】将 【WAN】 口【Device】配置为 eth2 网口后点击 【Save】，如果有【WAN6】接口也，同样设置 eth2 即可。 配置 WAN 口

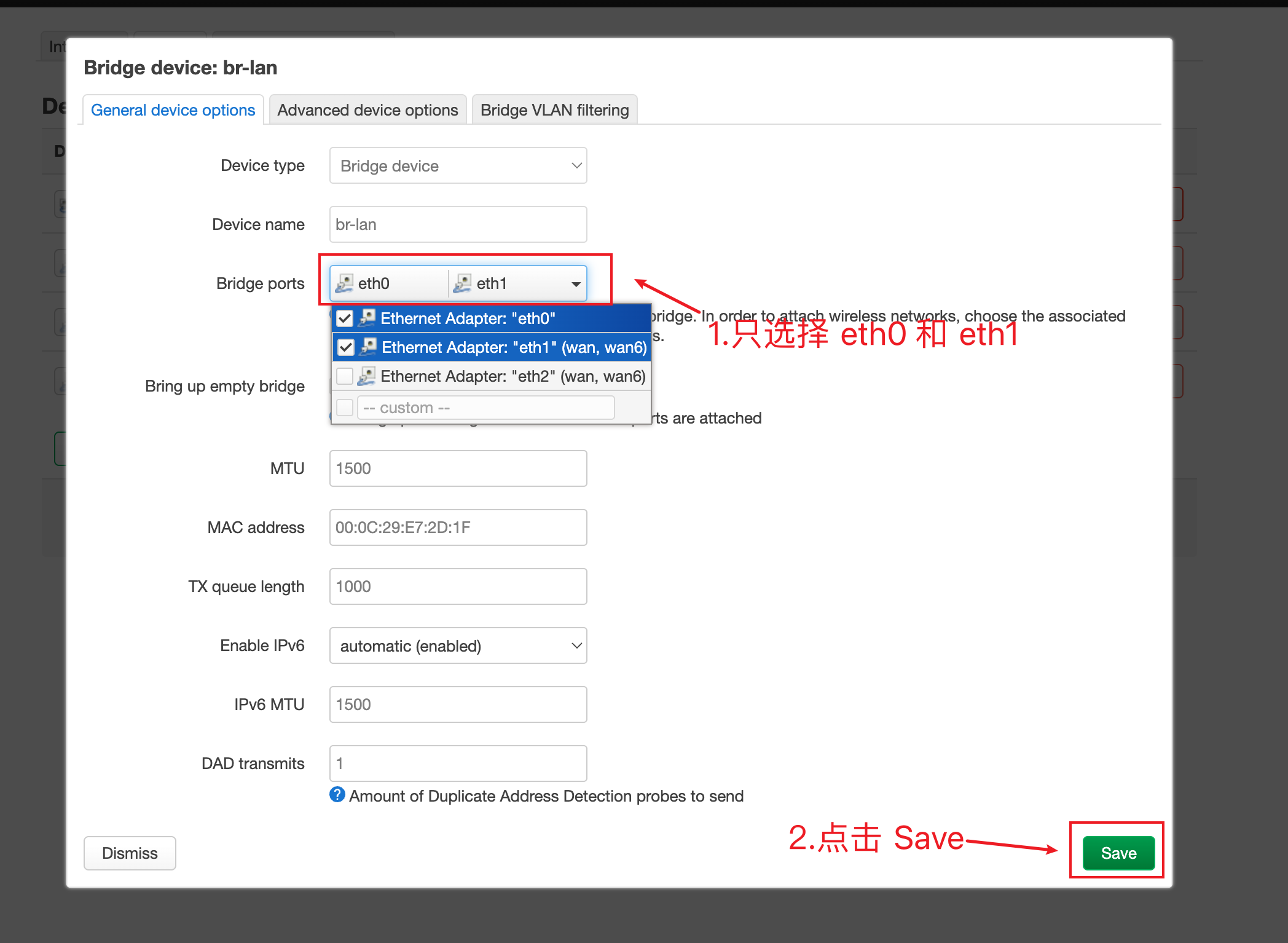

导航【Network】-【Devices】将 【br-lan】 配置成 eth0 和 eth1。 配置 LAN 口

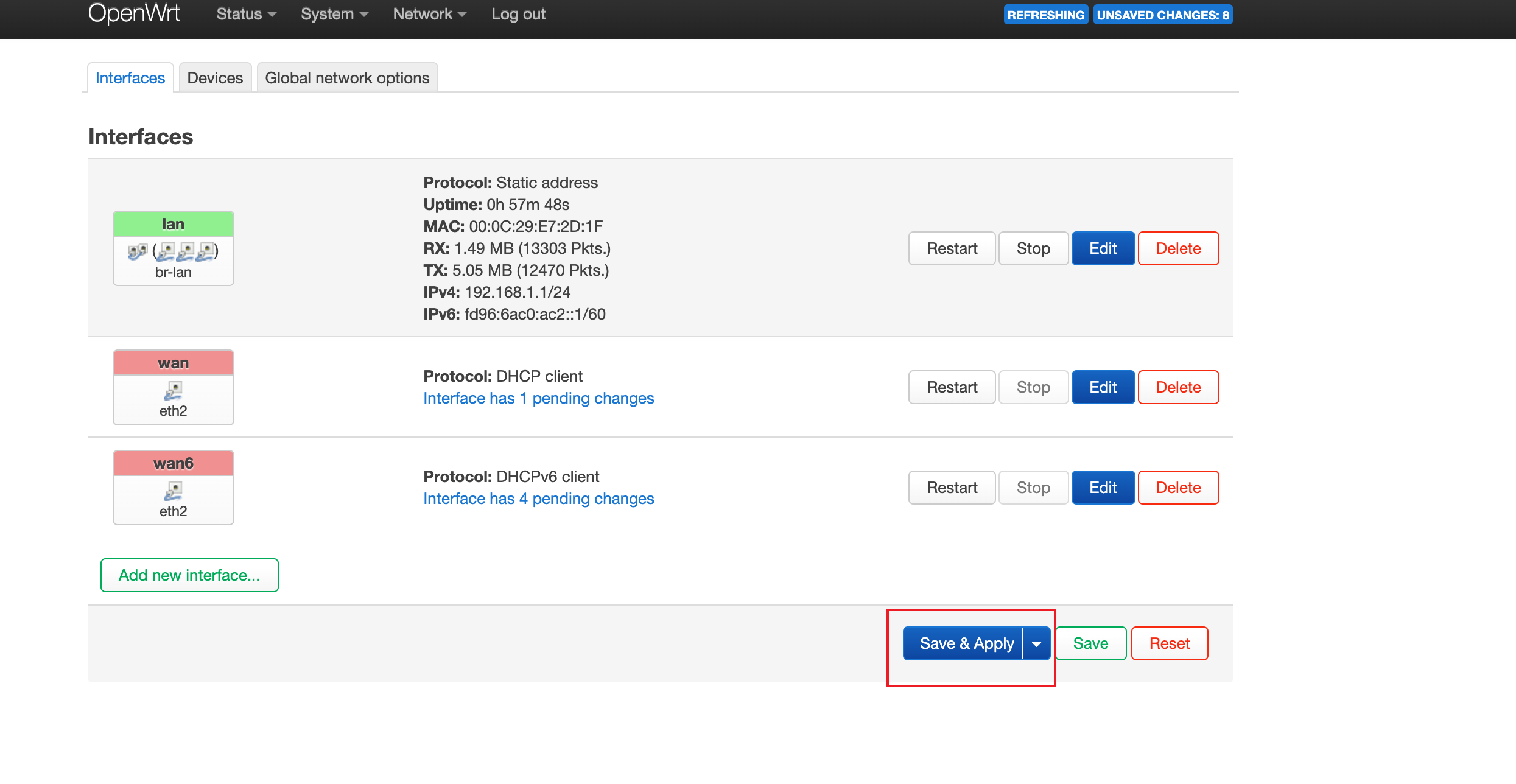

完成 WAN 和 LAN 接口配置后，点击页面底部的【Save & Apply】按钮应用所有设置。 配置 LAN 口

点击【Save & Apply】后，系统会显示倒计时读秒。如果在读秒期间配置成功，页面将自动刷新；如果配置失败，系统将恢复到之前的配置状态。

不出意外的话，将一根联网的网线插入 WAN 口（eth2），OpenWrt 即可正常联网。

配置建议
  • WAN 和 LAN 口分配应根据实际网络需求调整
  • 建议至少保留一个 WAN 口用于上游网络连接
  • 配置前请确认网口物理连接状态

换源

安装是默认使用的是国外源，导致有些镜像无法下载，需换国内源。 本教程使用清华源，换源方式可通过：界面换源、自动替换、手工替换这三种中随机一种换源，替换完后有网的情况下，可以 更新一下软件包。

界面换源

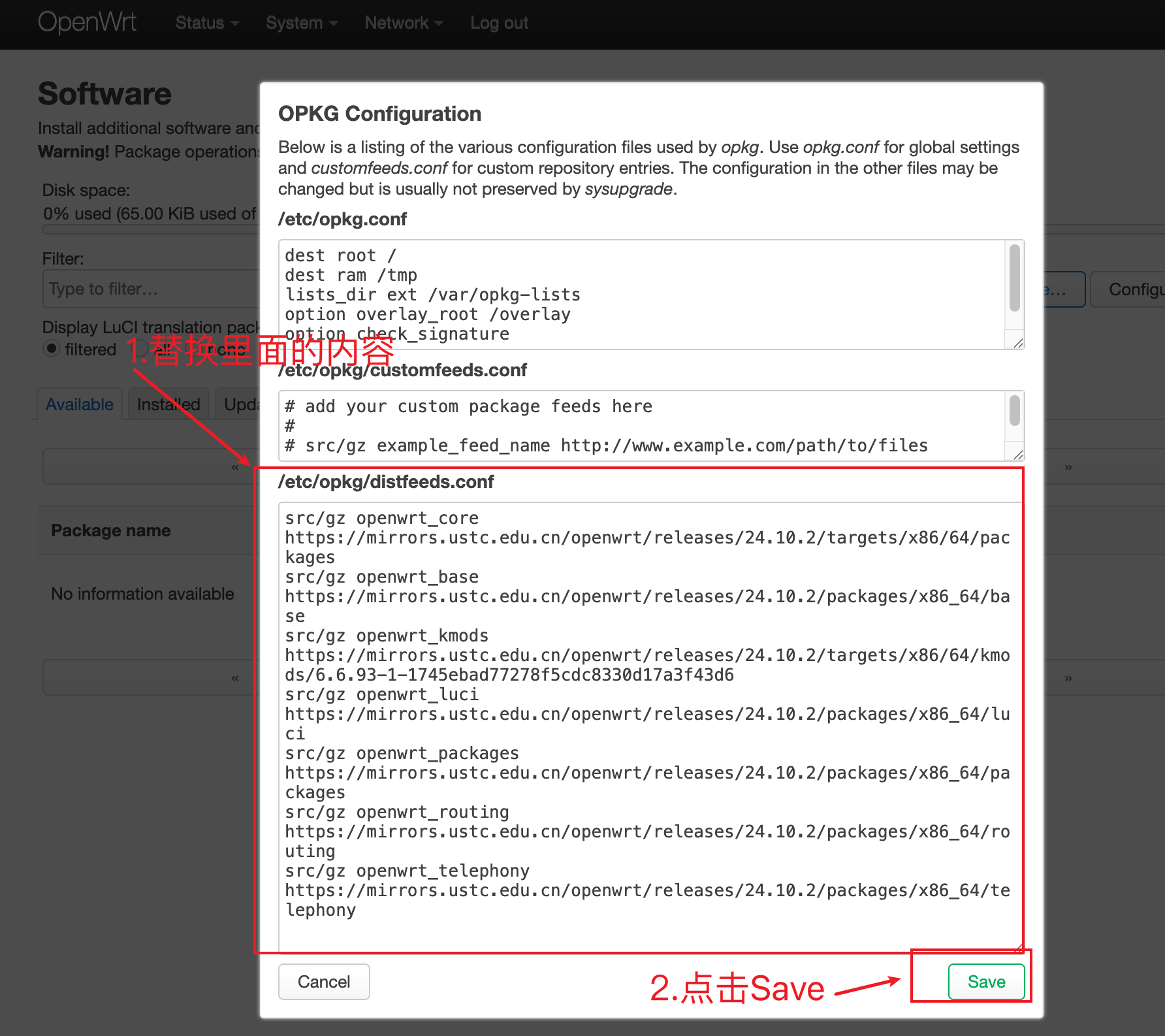

导航 【System】-【Software】点击【Configure opkg】将【/etc/opkg/distfeeds.conf】框内容换成如下：

Bash
src/gz openwrt_core https://mirrors.ustc.edu.cn/openwrt/releases/24.10.2/targets/x86/64/packages
src/gz openwrt_base https://mirrors.ustc.edu.cn/openwrt/releases/24.10.2/packages/x86_64/base
src/gz openwrt_kmods https://mirrors.ustc.edu.cn/openwrt/releases/24.10.2/targets/x86/64/kmods/6.6.93-1-1745ebad77278f5cdc8330d17a3f43d6
src/gz openwrt_luci https://mirrors.ustc.edu.cn/openwrt/releases/24.10.2/packages/x86_64/luci
src/gz openwrt_packages https://mirrors.ustc.edu.cn/openwrt/releases/24.10.2/packages/x86_64/packages
src/gz openwrt_routing https://mirrors.ustc.edu.cn/openwrt/releases/24.10.2/packages/x86_64/routing
src/gz openwrt_telephony https://mirrors.ustc.edu.cn/openwrt/releases/24.10.2/packages/x86_64/telephony
换源

注意

手动替换时一定要注意 CPU 架构一搬分为：x86、arm、mips、....，其中 x86 占据 90% 的市场。换源时一定要清楚 CPU 架构，不知道可直接百度查 CPU 型号。

自动替换

自动替换需要 SSH 连接 OpenWrt，执行如下命令自动替换：

Bash
sed -i 's_downloads.OpenWrt.org_mirrors.tuna.tsinghua.edu.cn/OpenWrt_' /etc/opkg/distfeeds.conf

手工替换

需要 SSH 连接 OpenWrt，并编辑 /etc/opkg/distfeeds.conf 文件，将其中的 downloads.OpenWrt.org 替换为 mirrors.tuna.tsinghua.edu.cn/OpenWrt 即可。

语言设置

如果此时 WAN 口已经连接了网线，可以将界面换为中文， 安装中文语言包，导航【System】-【Software】-【Filter】。

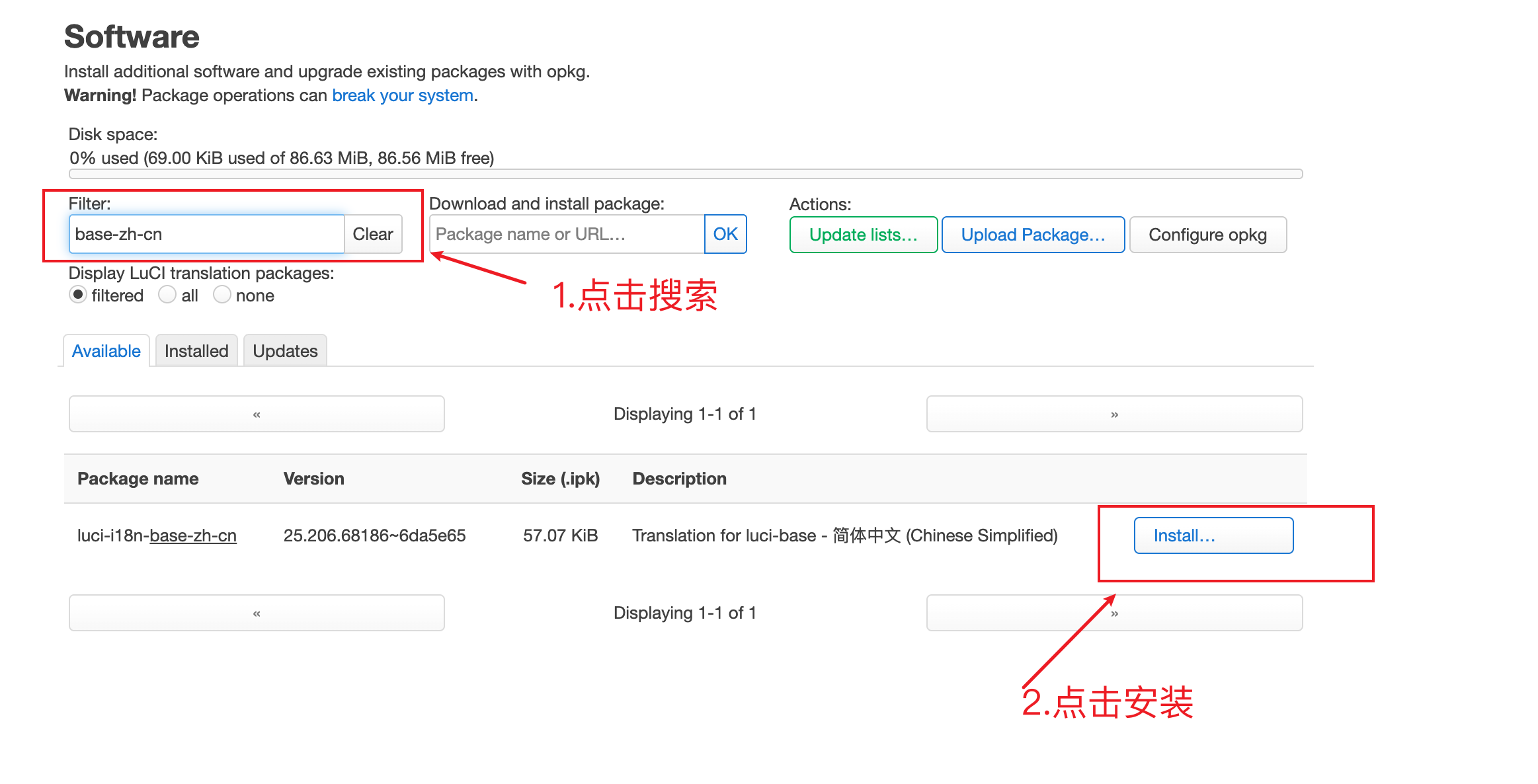

接着搜索：base-zh-cn，找到 luci-i18n-base-zh-cn 点击【Install】安装即可： 语言设置 安装完成后刷新浏览器页面，系统界面将切换为中文。 语言设置

ttyd

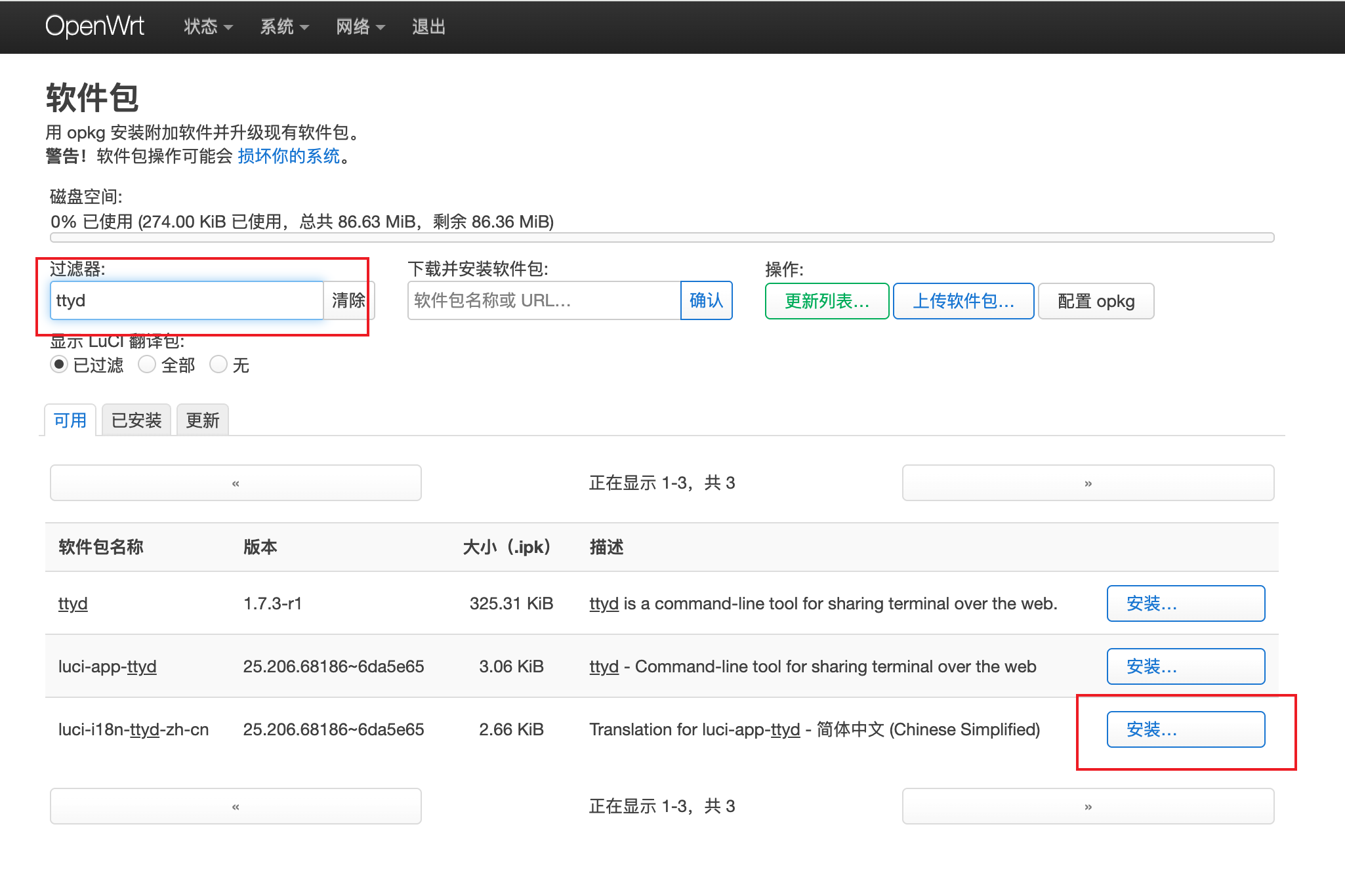

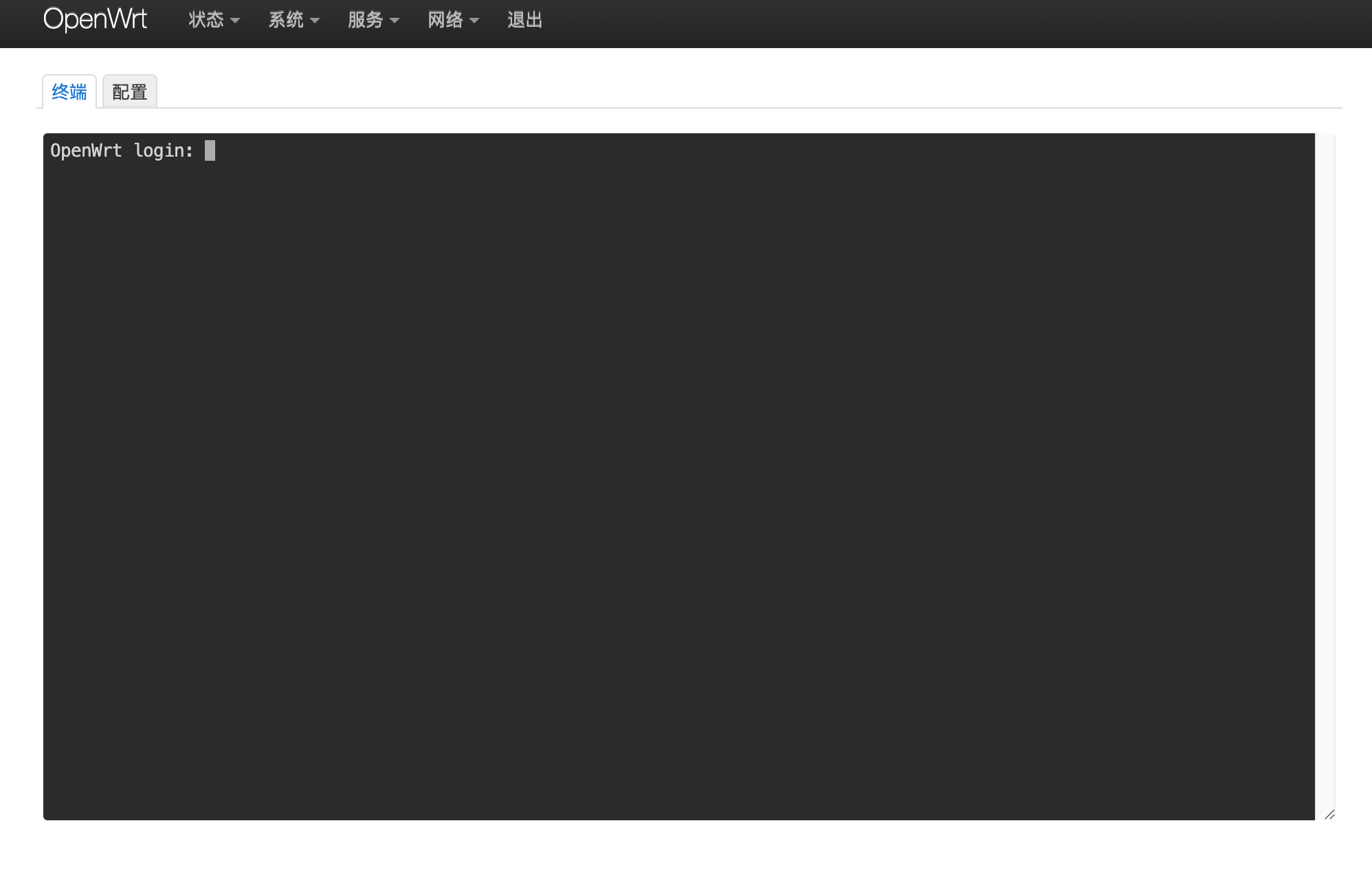

如果不想每次通过 SSH 去连接软路由，则可以安装 ttyd 插件。 ttyd 安装完成后，直接导航【服务】-【终端】连接 OpenWrt。 ttyd 登录账号为：root；密码为之前 软路由 - 设置密码 设置的密码。

网络实战

至此 OpenWrt 的安装全部结束，如只想看安装就到此结束了，有家庭网络需求，可以继续看前面的 网络架构 - 网络拓扑实战。
