SSD 缓存加速
在 ESXi 虚拟化环境中为黑群晖配置 SSD 缓存是提升存储性能的有效方法。本教程将介绍如何使用 ESXi 虚拟磁盘为黑群晖创建 SSD 缓存，实现读写性能的显著提升。
SSD 缓存工作原理¶
缓存机制概述¶
SSD 缓存通过在高速 SSD 和传统 HDD 之间建立缓存层，将热点数据存储在 SSD 上，实现性能加速：
缓存类型对比
- 只读缓存（Read-only）：仅缓存读取数据，安全性高
- 读写缓存（Read-write）：同时缓存读写数据，性能提升更明显
- 跳过顺序 I/O：优化随机访问，避免缓存污染
性能提升效果¶
典型性能对比：
| 操作类型 | 纯 HDD | HDD + SSD 缓存 | 提升倍数 |
|---|---|---|---|
| 随机读取 | 120 IOPS | 3000+ IOPS | 25x |
| 随机写入 | 80 IOPS | 1500+ IOPS | 19x |
| 文件浏览 | 2-3 秒 | 0.5 秒 | 5x |
| 应用启动 | 10-15 秒 | 3-5 秒 | 3x |
适用场景
- 媒体服务器：频繁访问视频缩略图和元数据
- 文件服务器：提升文件浏览和搜索速度
- 数据库应用：加速数据库查询和索引操作
- 开发环境：提升代码编译和构建速度
ESXi 环境准备¶
硬件要求¶
SSD 选择建议：
| 类型 | 推荐型号 | 容量建议 | 适用场景 |
|---|---|---|---|
| SATA SSD | 三星 980、WD Blue SN570 | 256-500GB | 家庭用户，预算有限 |
| NVMe SSD | 三星 980 PRO、WD SN850X | 500GB-1TB | 专业用户，性能优先 |
| 企业级 SSD | 三星 PM9A3、Intel D7-P5510 | 1TB+ | 企业应用，高耐久性 |
容量规划原则：
Bash
# 缓存容量计算公式
热数据量 = 总数据量 × 20% (经验值)
SSD 缓存容量 = 热数据量 × 1.5 (预留空间)
# 示例：10TB 存储系统
热数据量 = 10TB × 20% = 2TB
SSD 缓存容量 = 2TB × 1.5 = 3TB (建议配置)
实际配置 = 500GB-1TB (基于预算调整)
ESXi 存储配置¶
存储布局规划：
适用：预算有限的家庭用户
适用：性能要求较高的用户
创建 SSD 缓存虚拟磁盘¶
步骤 1：规划缓存磁盘¶
确定缓存配置方案：
YAML
# 推荐配置方案
方案1 - 只读缓存:
磁盘数量: 1个
磁盘容量: 256GB-500GB
安全级别: 高 (SSD故障不影响数据)
方案2 - 读写缓存:
磁盘数量: 2个 (RAID 1)
磁盘容量: 500GB-1TB 每个
安全级别: 中 (需要冗余保护)
方案3 - 混合缓存:
读取缓存: 1个 256GB SSD
读写缓存: 2个 500GB SSD (RAID 1)
安全级别: 高 (分离风险)
步骤 2：在 ESXi 中创建虚拟磁盘¶
通过 vSphere Client 创建：

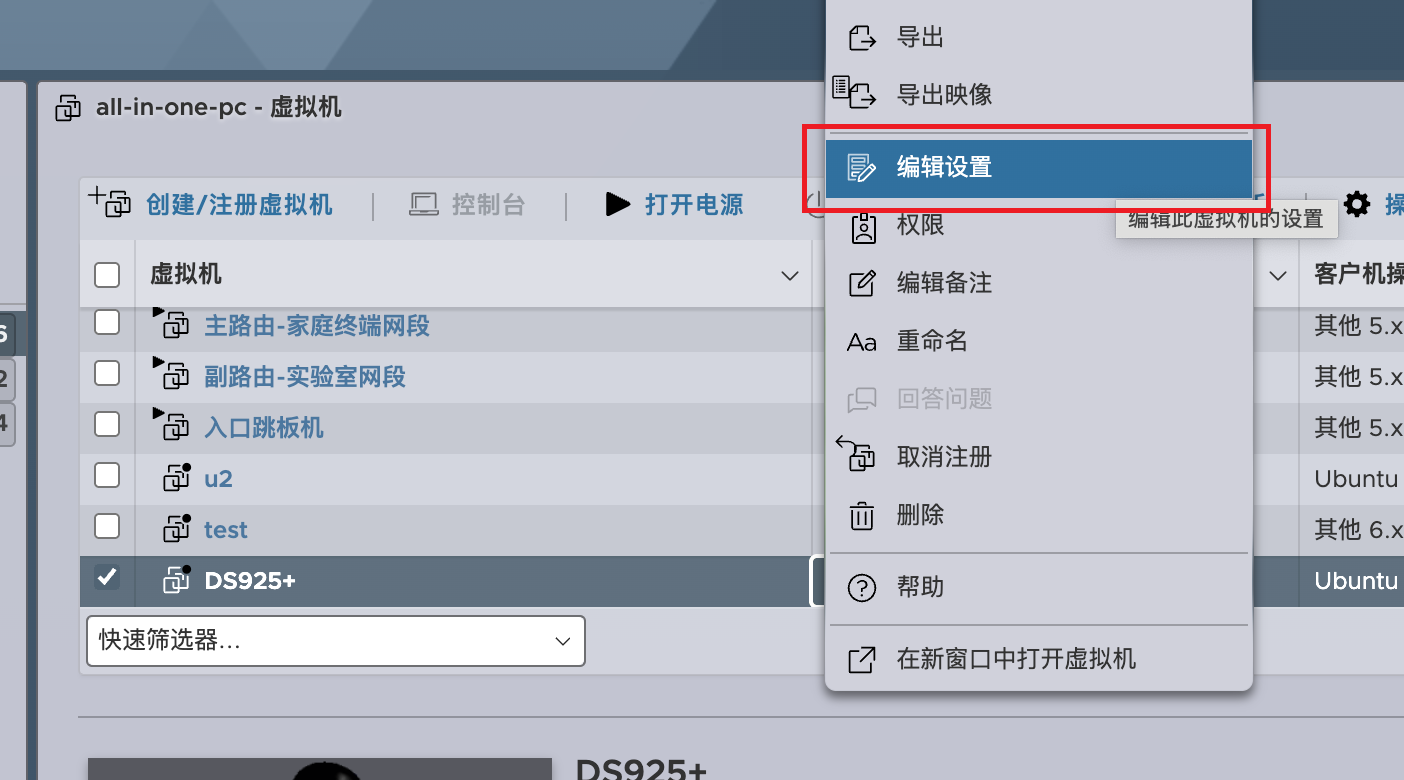

导航至【虚拟机和模板】，选择黑群晖虚拟机，右键点击【编辑设置】。

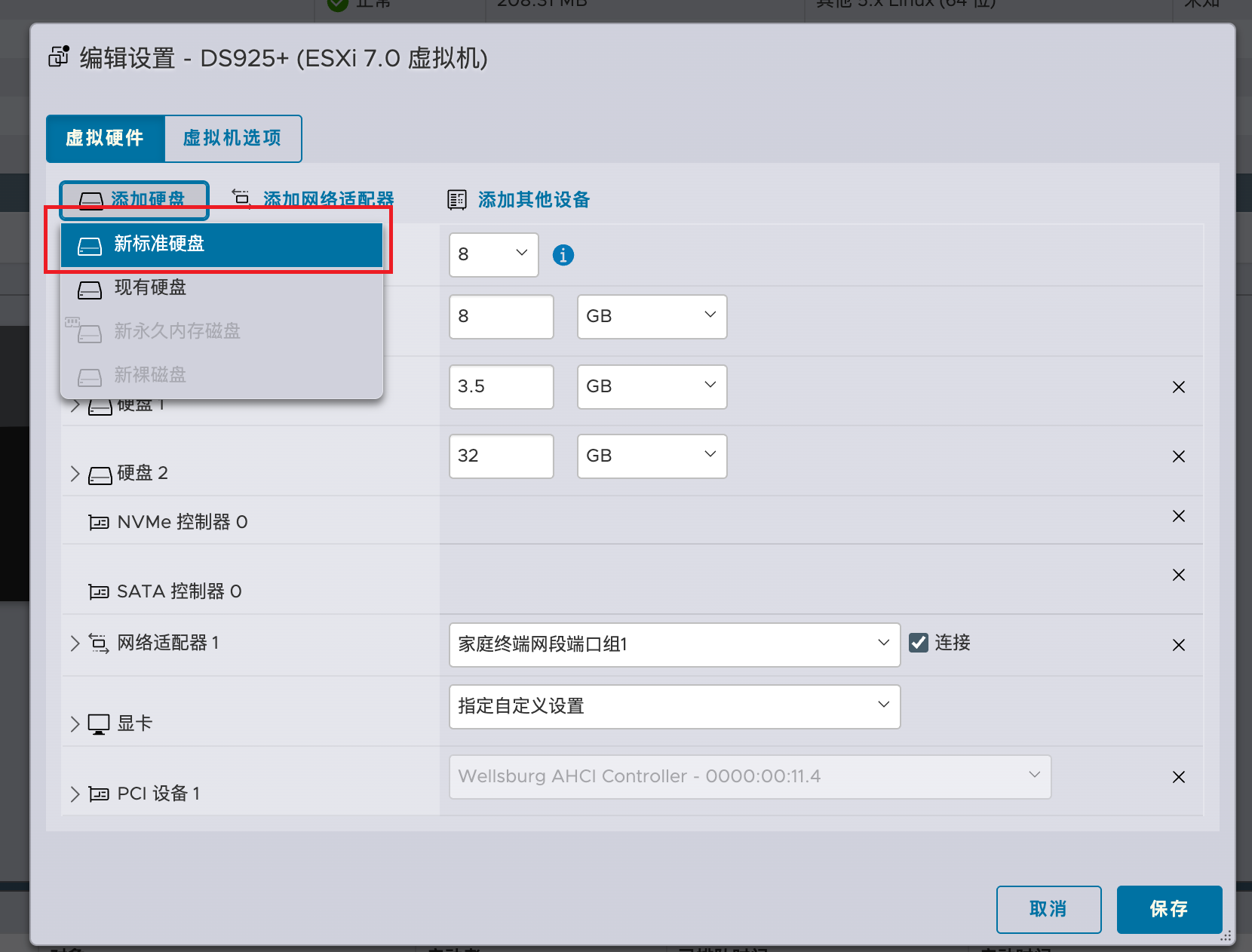

点击【添加新设备】→【硬盘】，添加新的虚拟磁盘。

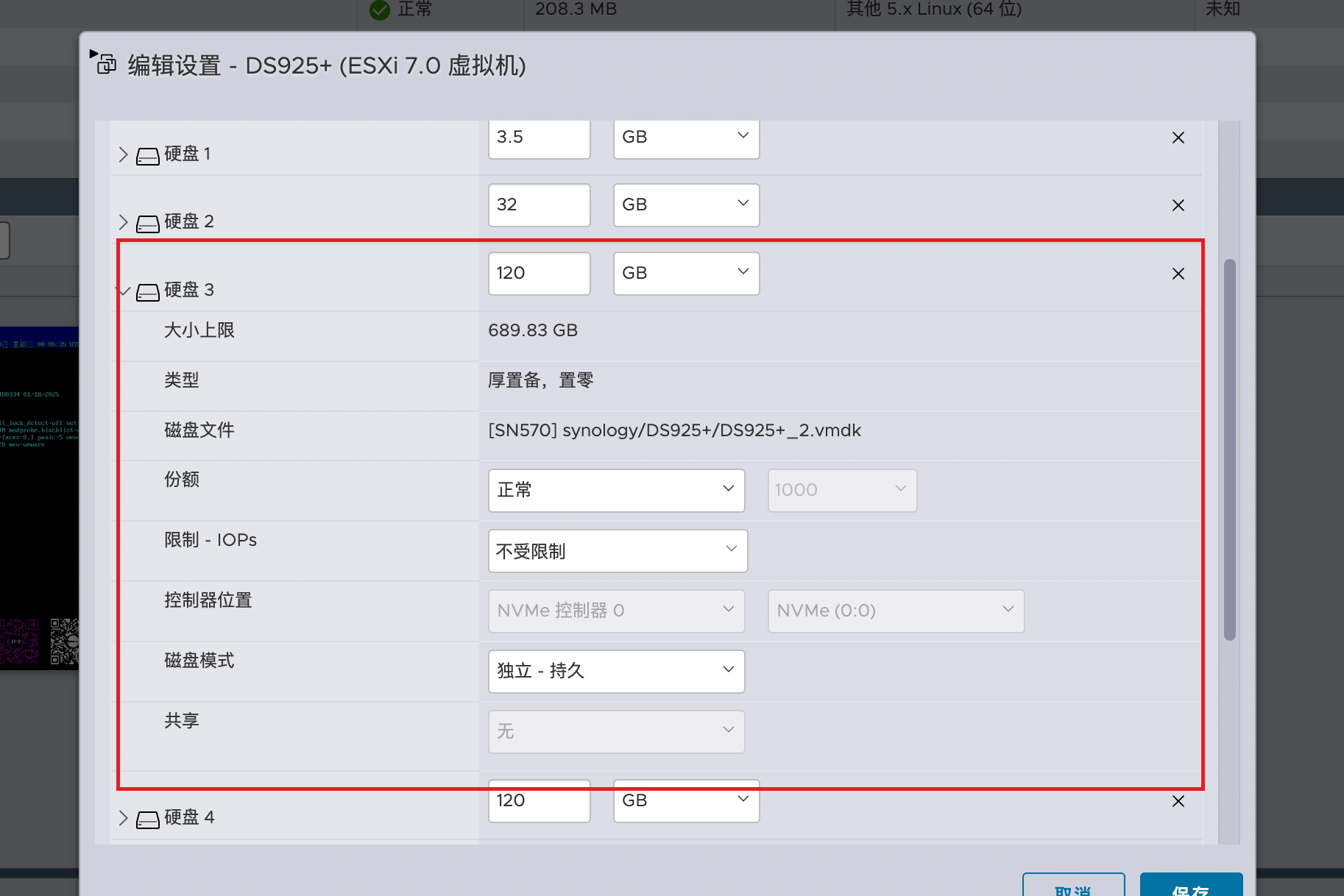

关键配置项：
- 磁盘大小：根据缓存需求设置（建议 256GB-1TB）
- 磁盘置备：选择【厚置备延迟置零】
- 存储位置：选择 SSD 数据存储
- 磁盘模式：选择【独立 - 持久】
- 虚拟设备节点：选择 SCSI 控制器
性能优化配置：
- 磁盘共享：无
- 磁盘模式：独立持久
- I/O 限制：无限制
- 多写入器标志：未启用
SSD 优化建议

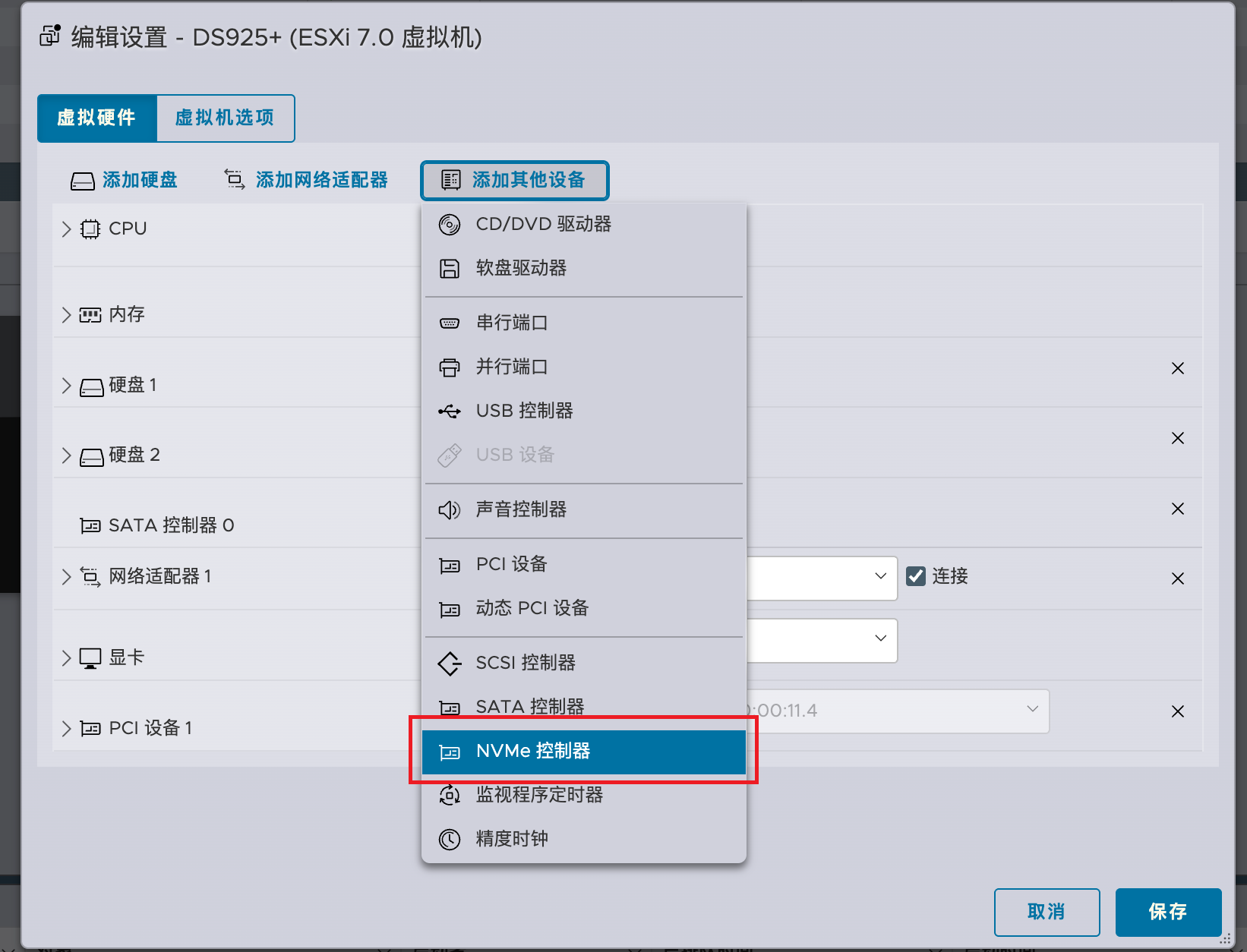

- 如果底层存储是 NVMe SSD，建议使用 NVMe 控制器
- 对于 SATA SSD，使用 SATA 控制器获得更好兼容性
- 启用写入缓存以提升性能（需要 UPS 保护）
步骤 3：验证磁盘创建¶

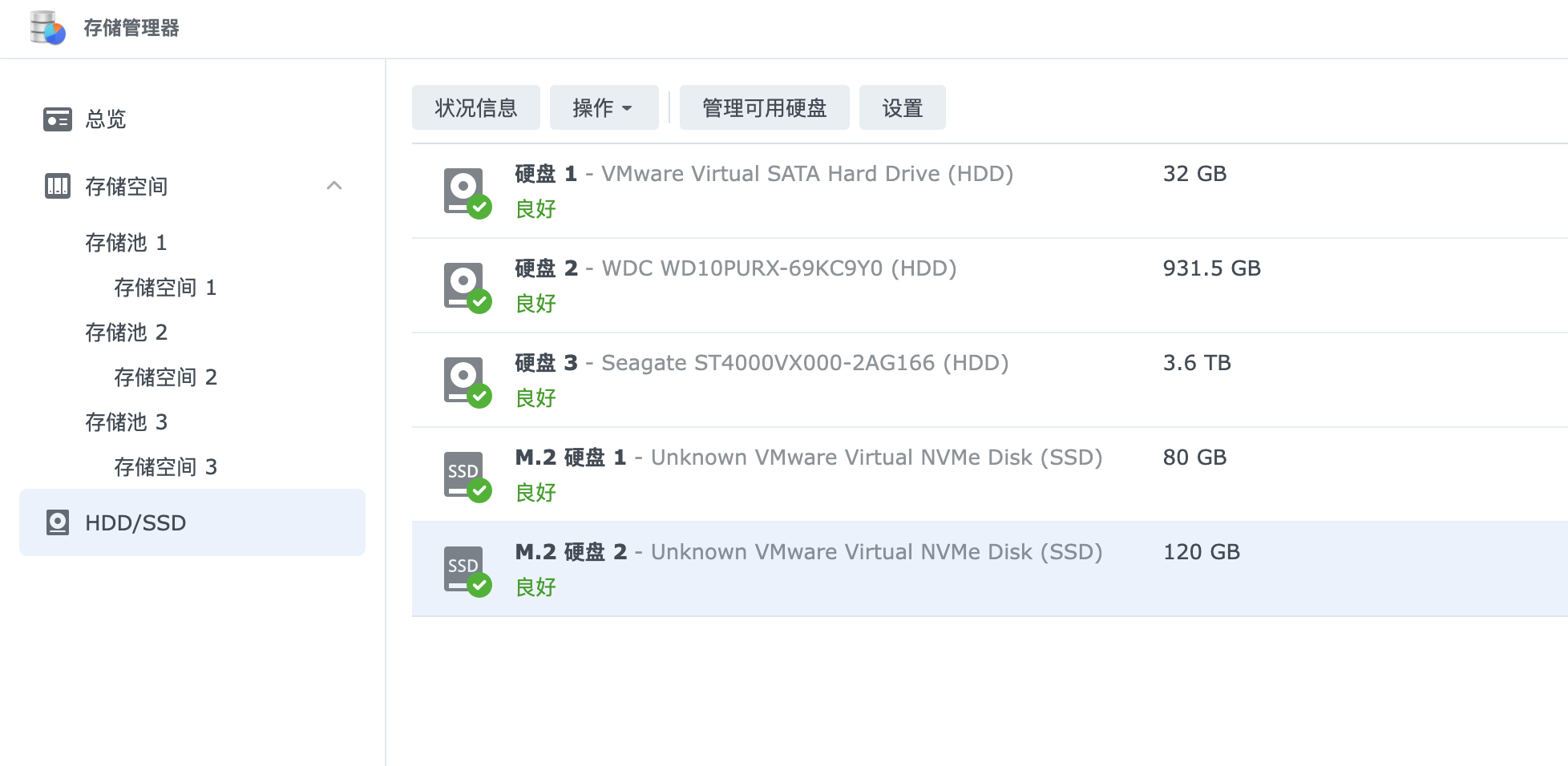

检查虚拟机配置：
Bash
# 在黑群晖 SSH 中检查新磁盘
fdisk -l | grep -E "(sd[a-z]|nvme)"
# 应该看到类似输出
/dev/sda: 32 GiB # 系统盘
/dev/sdb: 2048 GiB # 数据盘
/dev/sdc: 512 GiB # SSD缓存盘 (新增)
# 检查磁盘类型
lsblk -f
验证磁盘性能：
Bash
# 测试顺序读取性能
dd if=/dev/sdc of=/dev/null bs=1M count=1024
# 测试随机读取性能 (需要安装 fio)
fio --filename=/dev/sdc --direct=1 --rw=randread --bs=4k --runtime=30 --name=test
配置群晖 SSD 缓存¶
步骤 1：访问存储管理器¶
登录 DSM 系统：
- 打开浏览器访问群晖管理界面
- 使用管理员账户登录

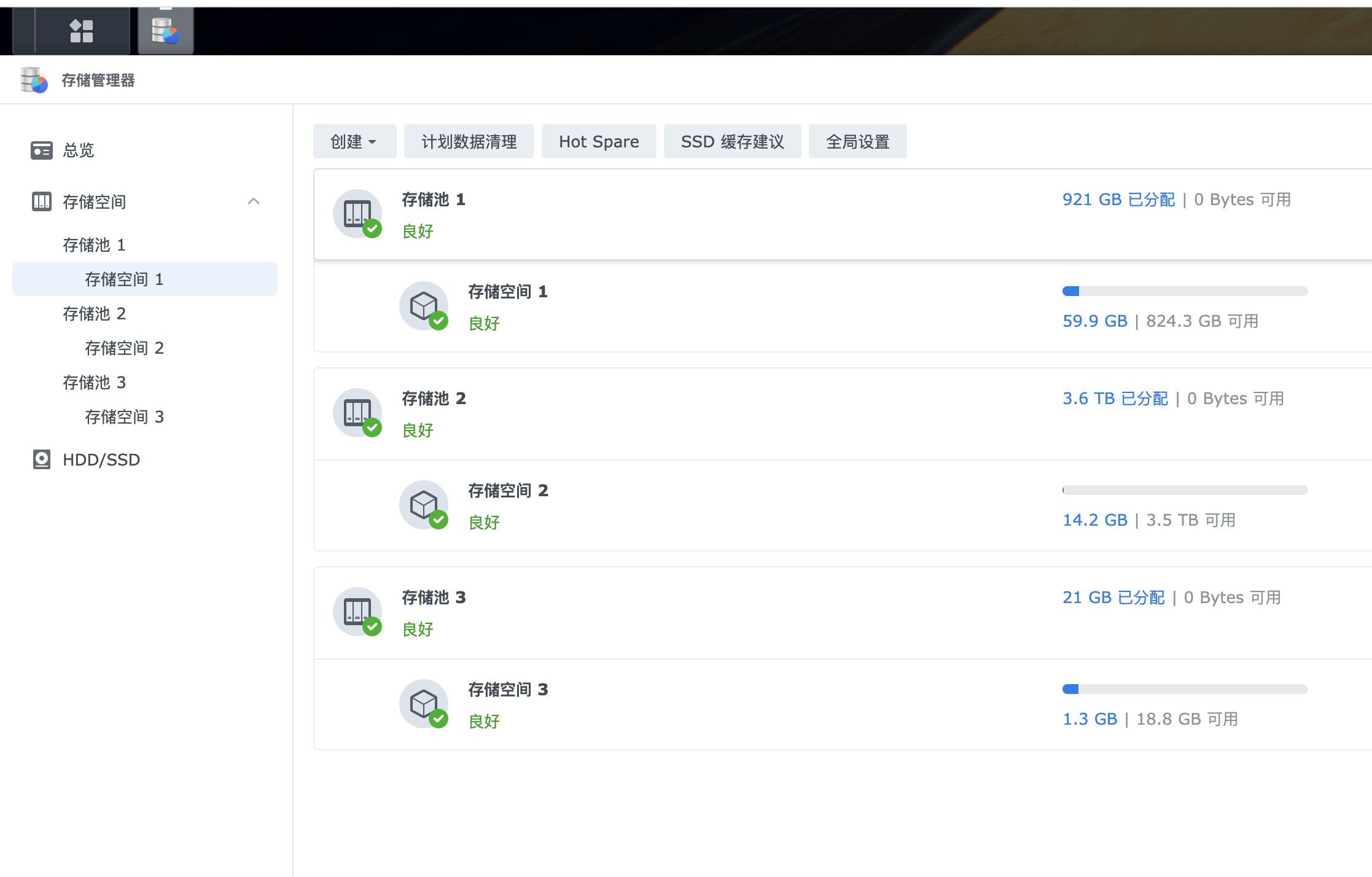

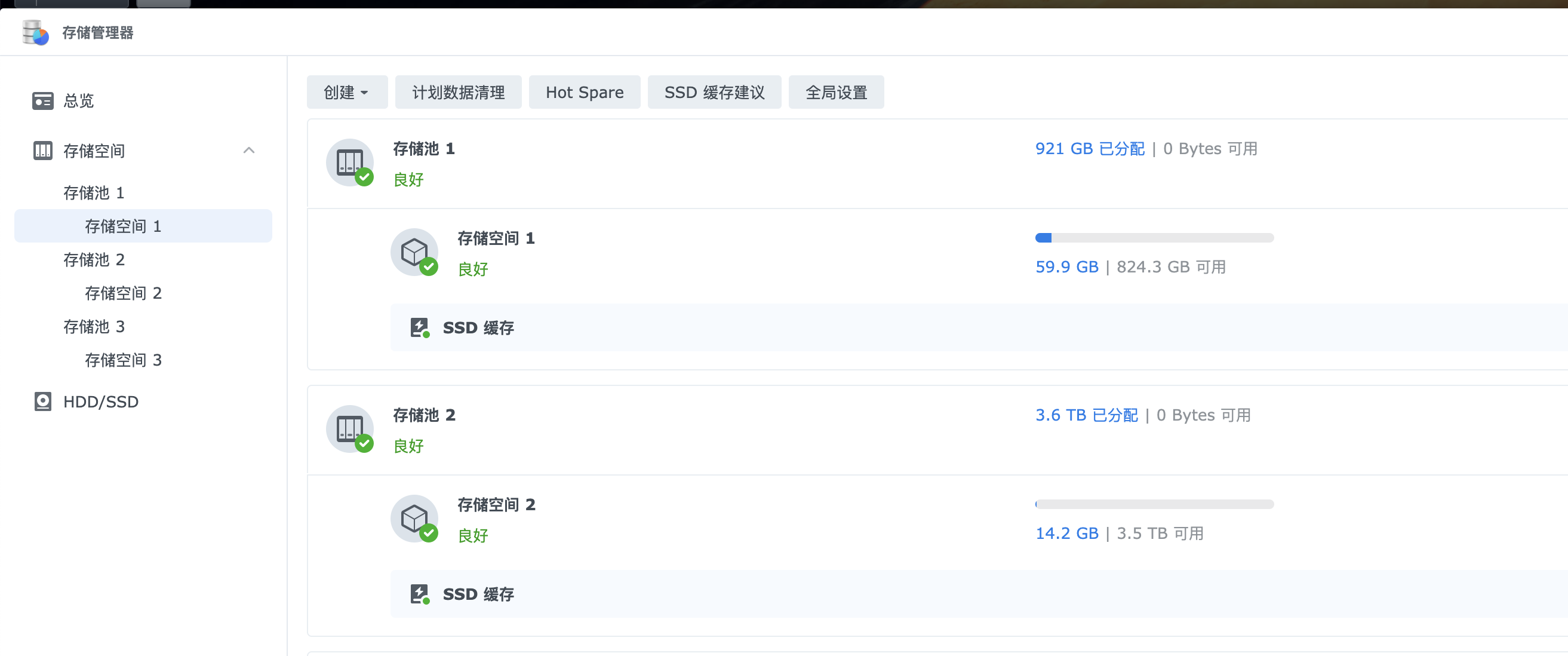

- 打开【控制面板】→【存储管理器】
- 切换到【SSD 缓存】页面

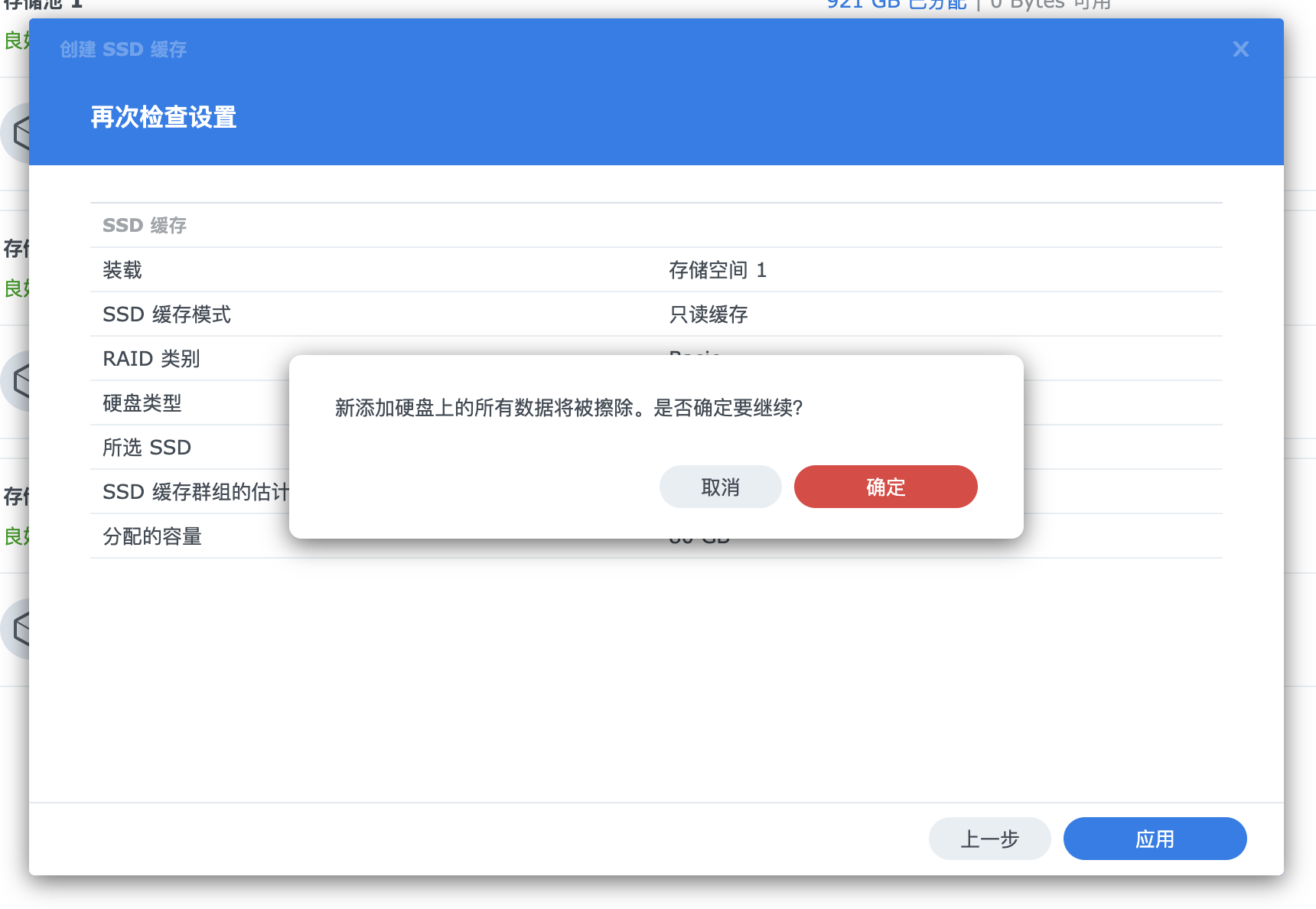

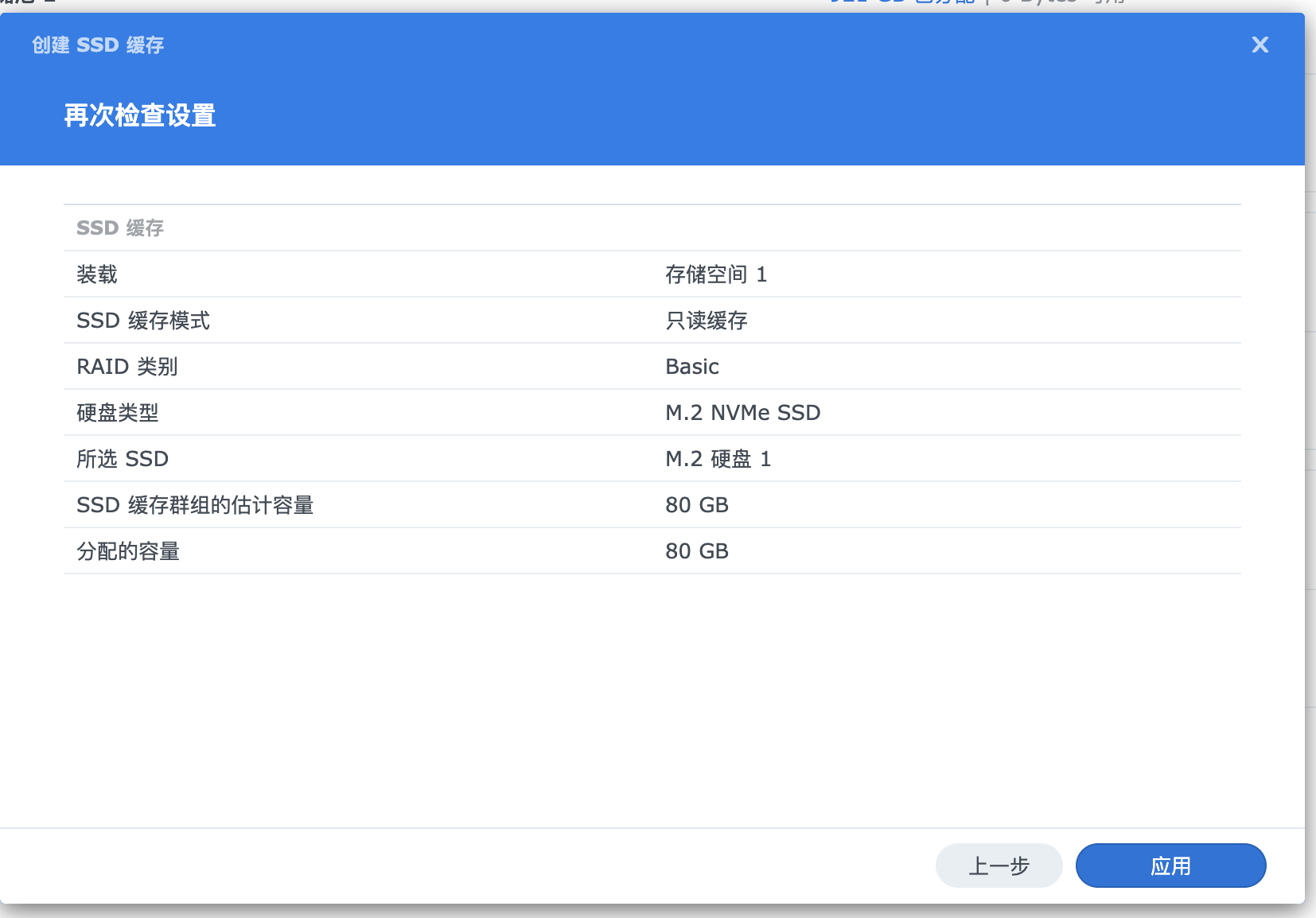

步骤 2：创建 SSD 缓存¶

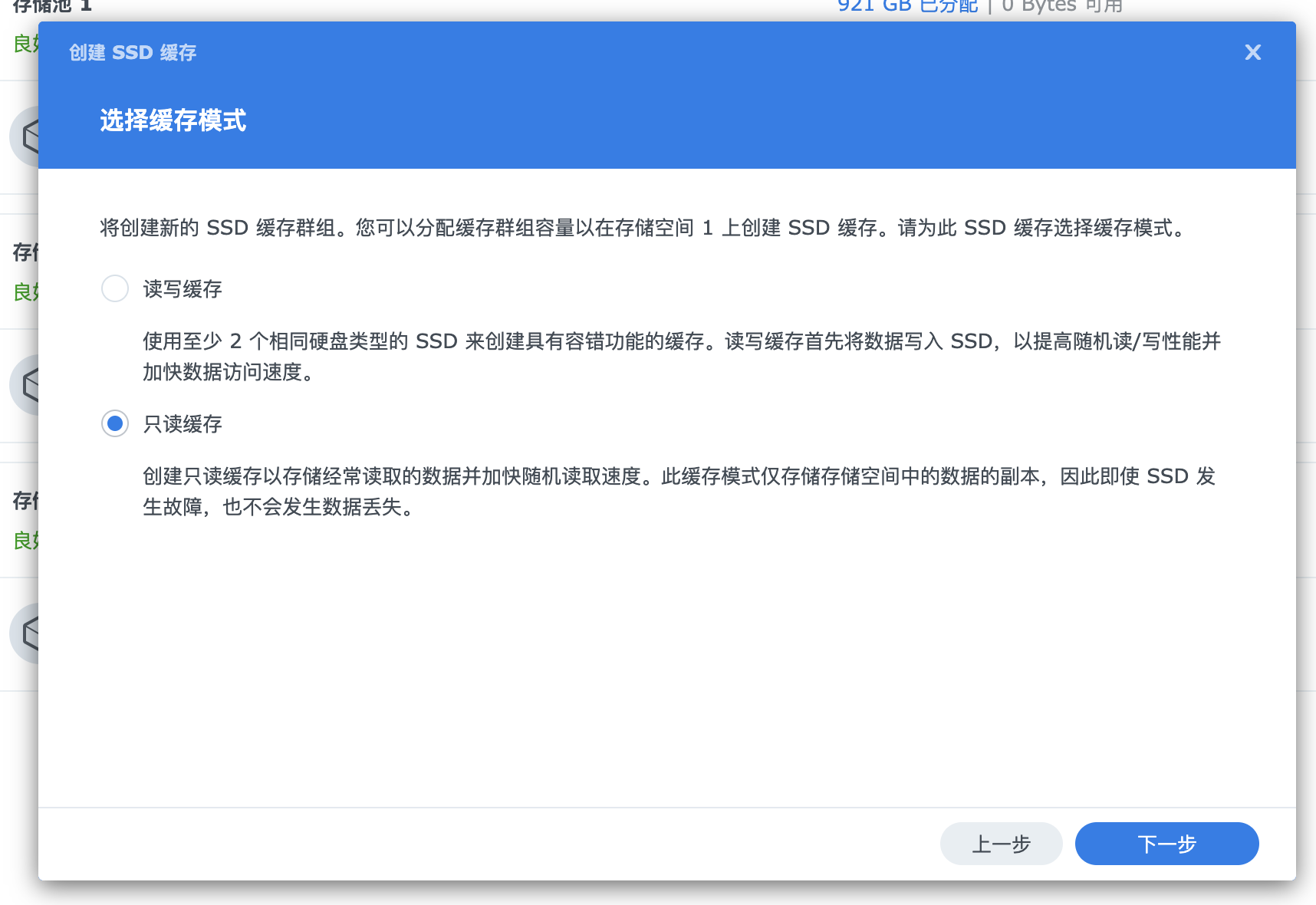

选择缓存类型：
适合场景：媒体服务器、文件共享

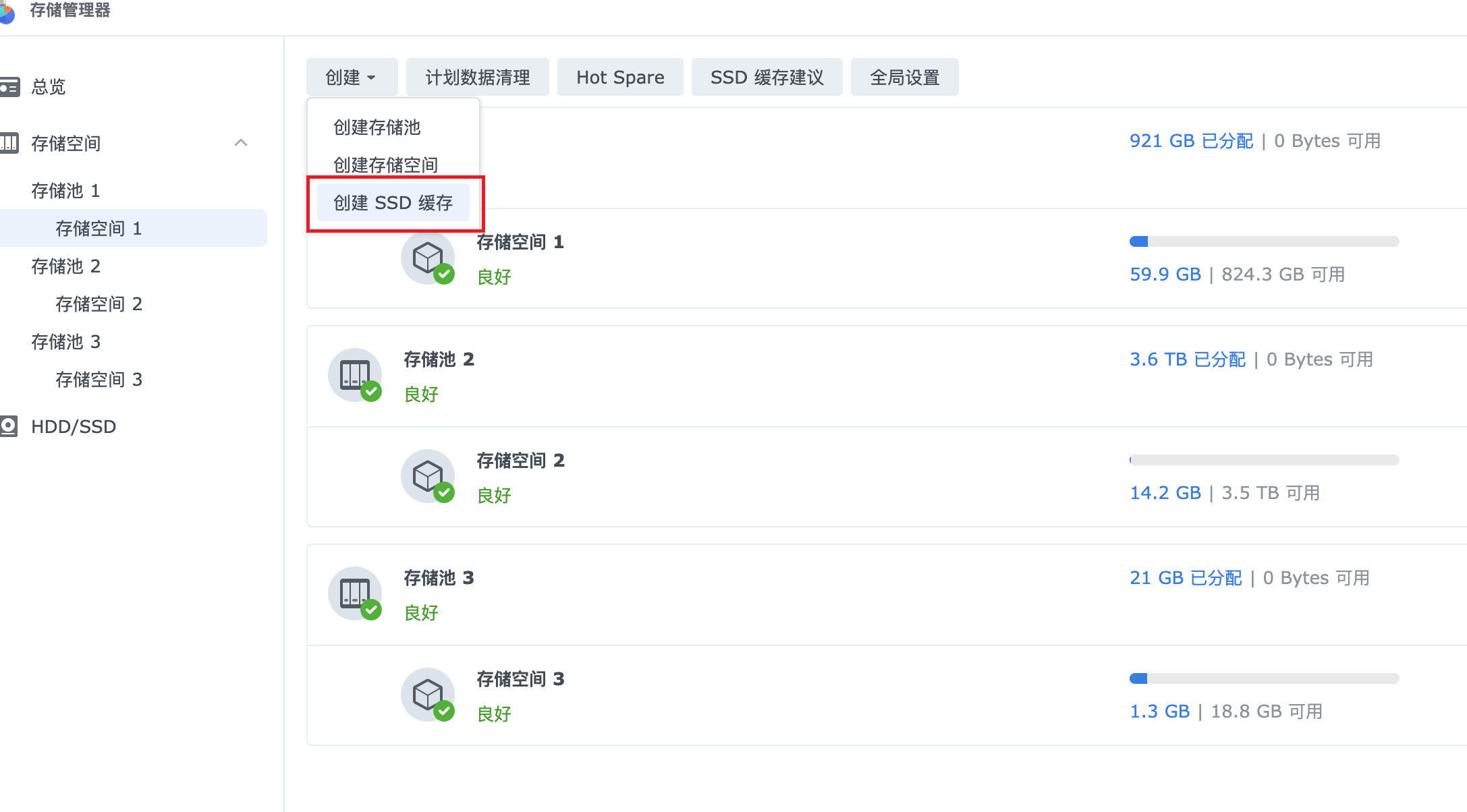

- 点击【创建】按钮
- 选择【只读缓存】

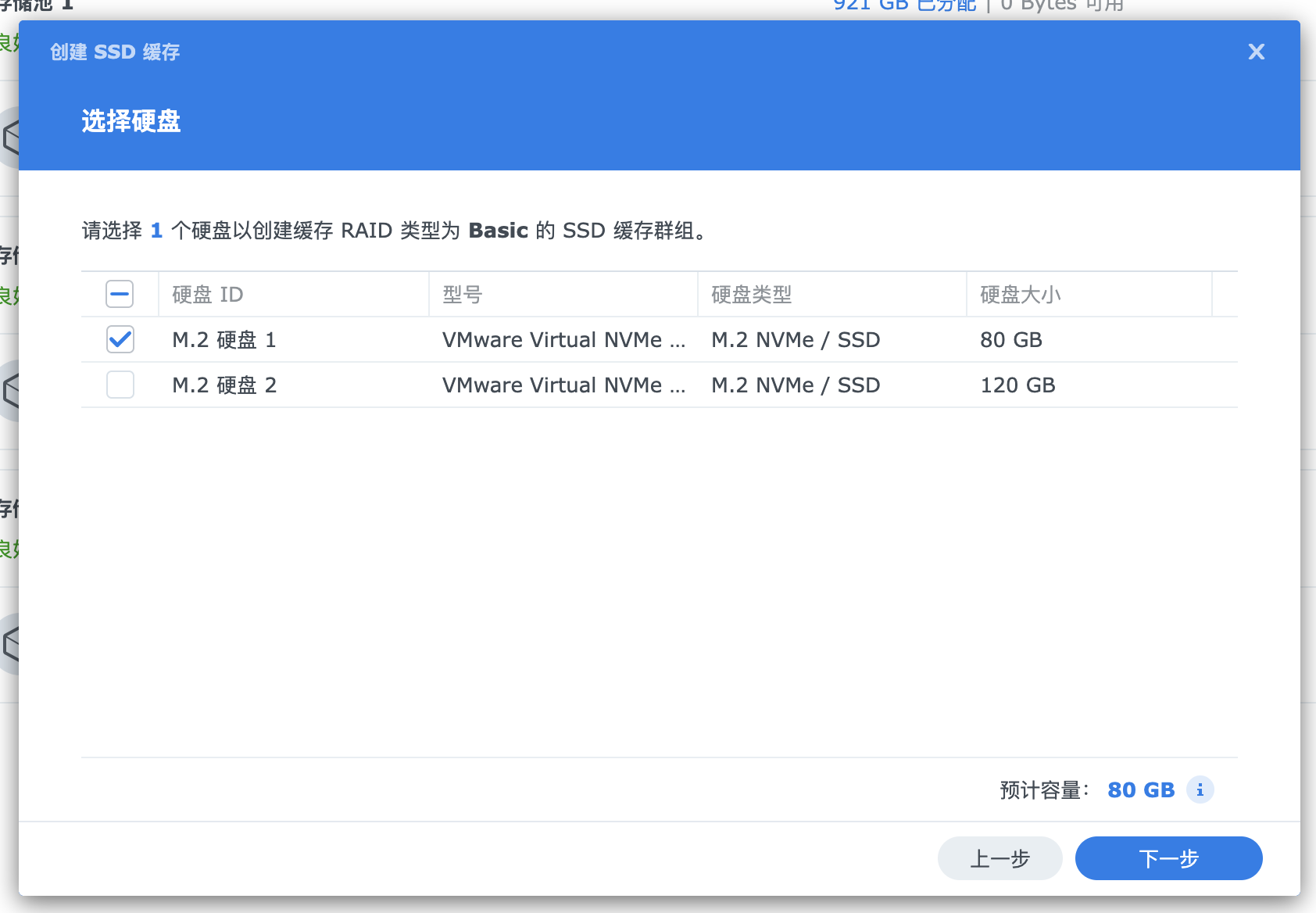

- 选择之前创建的 SSD 虚拟磁盘

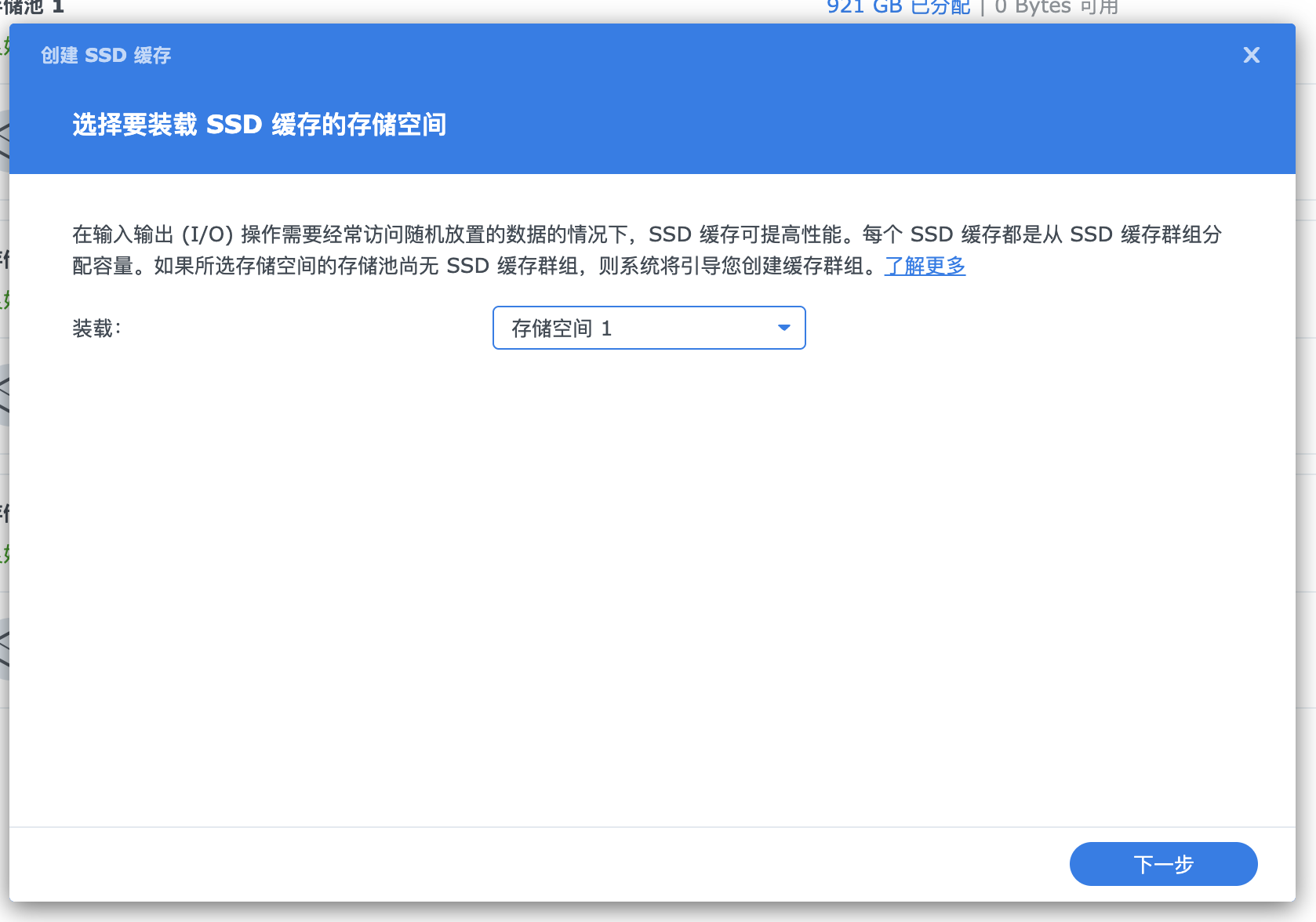

- 选择要加速的存储空间

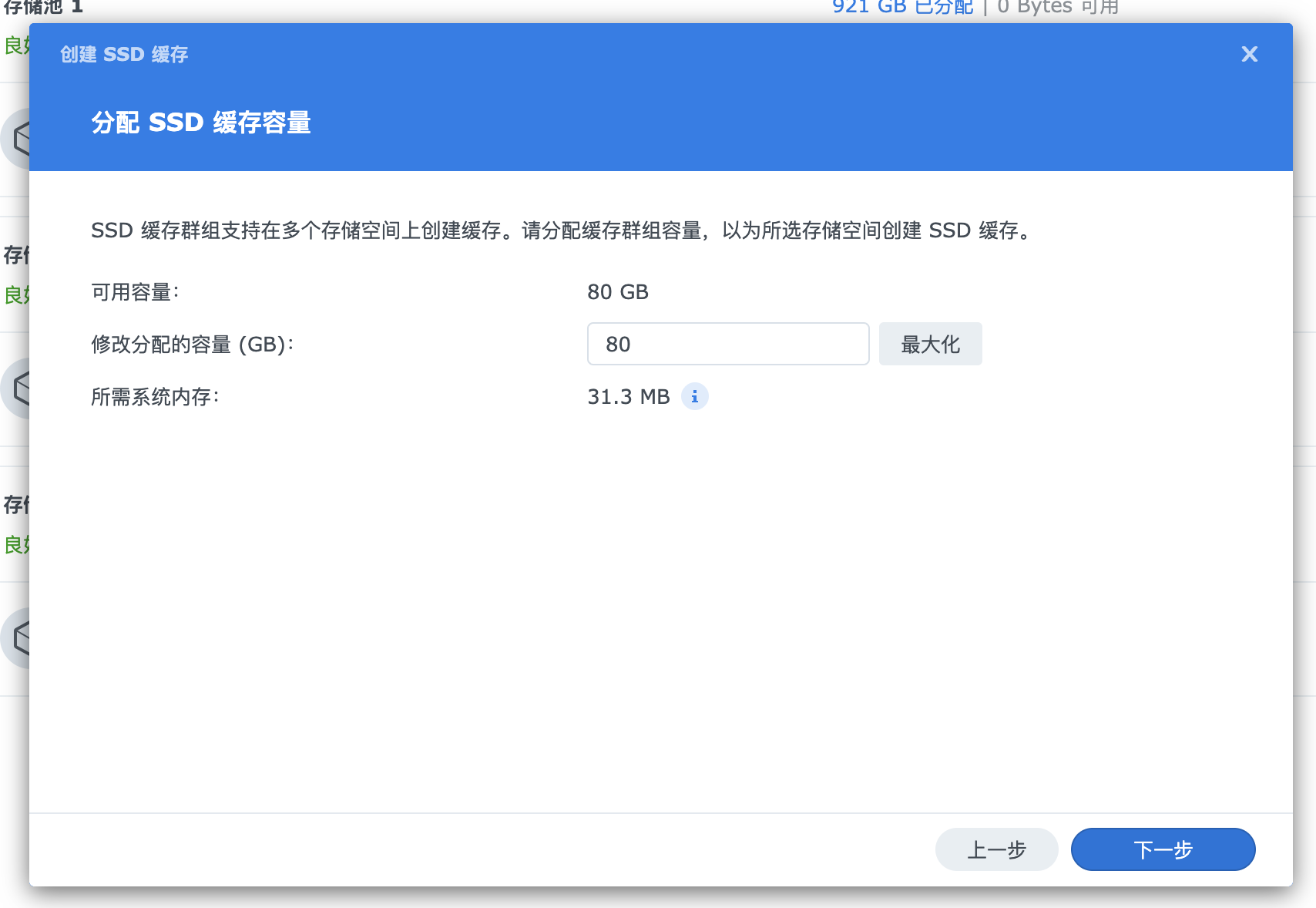

配置参数：
适合场景：数据库、开发环境
- 点击【创建】按钮
- 选择【读写缓存】

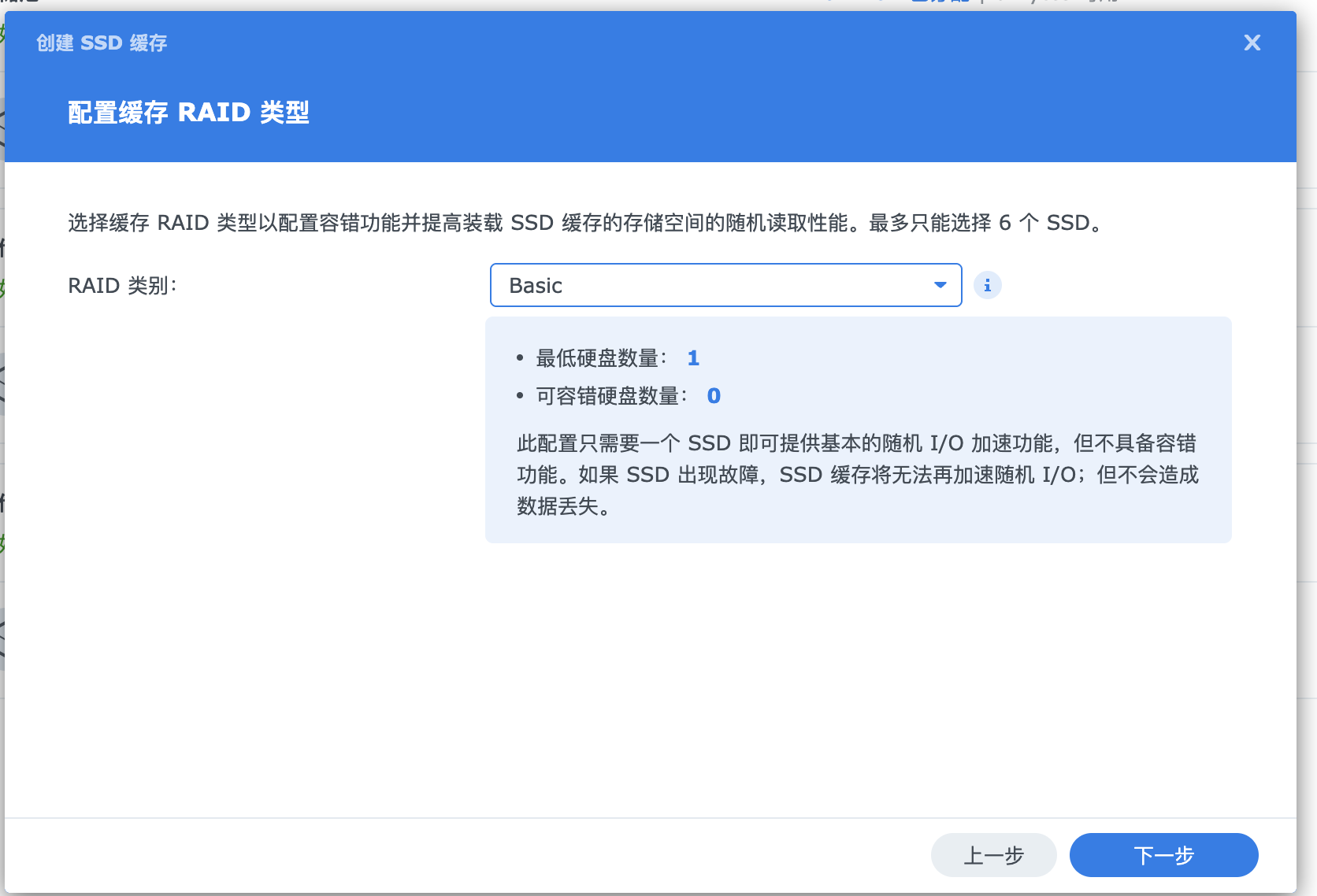

- 选择两个 SSD 虚拟磁盘组建 RAID 1
- 选择要加速的存储空间
配置参数：
读写缓存风险
- 数据安全：SSD 故障可能导致缓存数据丢失
- 建议配置：使用两个 SSD 组建 RAID 1
- 定期备份：重要数据务必备份到其他位置
- UPS 保护：避免断电导致的缓存数据损坏
步骤 3：优化缓存设置¶
高级参数调整：
建议启用，避免大文件传输影响缓存效果
读取策略： - 预读取：提前加载相关数据 - LRU 淘汰：优先淘汰最久未使用的数据 - 热点识别：自动识别频繁访问的文件
写入策略（读写缓存）： - 写回模式：数据先写入缓存，定期同步到HDD - 写透模式：数据同时写入缓存和HDD - 批量提交：合并小写入操作
性能测试与优化¶
基准性能测试¶
测试工具和方法：
Bash
# 1. 文件拷贝测试
# 从 Windows 客户端测试
# 大文件拷贝 (测试顺序读写)
copy "large_file.iso" "\\synology\share\"
# 小文件批量拷贝 (测试随机读写)
robocopy "C:\test_files" "\\synology\share\test" /MT:8
# 2. 数据库性能测试
# 使用 MariaDB 进行 OLTP 测试
sysbench --test=oltp --mysql-host=synology-ip --num-threads=4 run
# 3. Web 应用响应测试
# 测试网页加载速度
wget -O /dev/null http://synology-ip/phpMyAdmin/
性能监控指标：
Bash
# DSM 资源监视器中关键指标
CPU使用率: 监控存储I/O对CPU的影响
内存使用: 观察系统缓存使用情况
网络吞吐: 测试网络传输瓶颈
存储I/O: 对比HDD和SSD的IOPS
# SSD缓存命中率
缓存命中率: >70% (良好)
缓存命中率: >85% (优秀)
性能优化配置¶
网络优化：
存储系统优化：
Btrfs 优化设置：
缓存效果监控¶
实时监控脚本：
Bash
#!/bin/bash
# ssd-cache-monitor.sh - SSD缓存监控脚本
echo "=== SSD 缓存状态监控 ==="
echo "监控时间: $(date)"
# 缓存命中率统计
echo -e "\n=== 缓存命中率 ==="
grep -i "cache hit" /var/log/messages | tail -5
# 存储I/O统计
echo -e "\n=== 存储I/O统计 ==="
iostat -x 1 3 | grep -E "(sdb|sdc)"
# 缓存设备使用率
echo -e "\n=== SSD缓存使用情况 ==="
df -h | grep cache
# 系统负载情况
echo -e "\n=== 系统负载 ==="
uptime
free -h
长期性能分析：
Bash
# 设置 crontab 定期收集性能数据
# 每10分钟记录一次缓存统计
*/10 * * * * /usr/local/bin/ssd-cache-monitor.sh >> /var/log/cache-performance.log
# 每日生成性能报告
0 0 * * * /usr/local/bin/generate-cache-report.sh
故障排除¶
常见问题诊断¶
问题现象： - 创建缓存时提示"无可用磁盘" - SSD 磁盘无法识别
排查步骤：
Bash
# 1. 检查磁盘识别状态
fdisk -l | grep sdc
# 2. 检查磁盘分区状态
parted /dev/sdc print
# 3. 清理磁盘分区表
dd if=/dev/zero of=/dev/sdc bs=1M count=10
sync
# 4. 重新扫描磁盘
echo "- - -" > /sys/class/scsi_host/host0/scan
解决方案： 1. 确保 SSD 虚拟磁盘正确添加到虚拟机 2. 检查磁盘是否有现有分区或数据 3. 如需要，备份数据后清空磁盘 4. 重启群晖系统重新识别硬件
维护和监控¶
定期维护任务：
Bash
# 每周维护检查清单
check_ssd_health() {
echo "=== SSD健康状态检查 ==="
smartctl -a /dev/sdc | grep -E "(Health|Wear|Error)"
}
check_cache_performance() {
echo "=== 缓存性能统计 ==="
# 获取最近一周的缓存命中率
awk '/cache hit/ {print $0}' /var/log/messages | tail -20
}
optimize_cache() {
echo "=== 缓存优化 ==="
# 清理无效缓存项
echo 3 > /proc/sys/vm/drop_caches
# 整理文件系统碎片
btrfs filesystem defragment -r /volume1/
}
# 执行维护任务
check_ssd_health
check_cache_performance
optimize_cache
监控告警设置：
Bash
# 创建监控脚本 /usr/local/bin/cache-alert.sh
#!/bin/bash
# 设置告警阈值
CACHE_HIT_THRESHOLD=70
SSD_WEAR_THRESHOLD=80
# 检查缓存命中率
cache_hit_rate=$(get_cache_hit_rate) # 需要实现获取函数
if [ "$cache_hit_rate" -lt "$CACHE_HIT_THRESHOLD" ]; then
echo "警告: SSD缓存命中率过低 ($cache_hit_rate%)"
fi
# 检查SSD磨损程度
ssd_wear=$(smartctl -a /dev/sdc | grep -i wear | awk '{print $2}')
if [ "$ssd_wear" -gt "$SSD_WEAR_THRESHOLD" ]; then
echo "警告: SSD磨损程度过高 ($ssd_wear%)"
fi
最佳实践总结¶
配置建议¶
家庭用户推荐配置：
YAML
硬件配置:
SSD类型: SATA SSD (性价比高)
SSD容量: 256-500GB
缓存类型: 只读缓存
存储布局:
系统盘: 32GB (虚拟磁盘)
数据盘: 2-8TB HDD
缓存盘: 256GB SSD
性能预期:
随机读取: 5-10x 提升
文件浏览: 3-5x 加速
应用响应: 2-3x 提升
专业用户推荐配置：
YAML
硬件配置:
SSD类型: NVMe SSD (高性能)
SSD容量: 1TB+
缓存类型: 读写缓存 (RAID 1)
存储布局:
系统盘: 50GB NVMe SSD
数据盘: 多盘位企业级HDD阵列
读写缓存: 2×500GB NVMe SSD (RAID 1)
只读缓存: 1TB SATA SSD (可选)
性能预期:
IOPS: 10-20x 提升
延迟: 50-80% 降低
吞吐量: 3-5x 提升
注意事项¶
重要提醒
- 数据安全：读写缓存存在数据丢失风险，重要数据必须备份
- 电源保护：使用UPS避免断电导致缓存数据损坏
- 容量规划：缓存容量过小效果有限，过大浪费资源
- 定期维护：监控SSD健康状态，及时更换故障设备
配置成功标志
- SSD缓存创建成功并正常运行
- 缓存命中率稳定在70%以上
- 随机I/O性能显著提升
- 系统整体响应速度明显改善
- 无异常错误日志产生
通过合理配置 ESXi 虚拟磁盘作为 SSD 缓存，可以显著提升黑群晖的存储性能，改善用户体验。建议从只读缓存开始配置，在熟悉操作后再考虑更高级的读写缓存方案。
